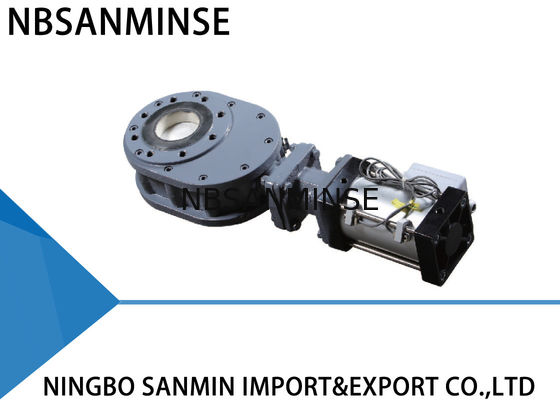

Outlet Double Disc Valve , Double Disc Gate Valve ISO9001 Certification

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: NBSANMINSE
Orzecznictwo: ISO9001
Numer modelu: SMWZ644 (1) -10 (2) -DNA-C

Zapłata:

Minimalne zamówienie: 1 pc
Cena: Negotiation
Szczegóły pakowania: Plastikowe torby, pudełka, karton, paleta lub porady dla klientów
Czas dostawy: Negocjacji
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: Negocjacji
Skontaktuj się teraz
Szczegółowy opis produktu
Ciśnienie nominalne: 1,0 (MPa) Próba ciśnieniowa wycieku: 1,1 (MPa)
Temperatury: ≤200 ℃ Maksymalne ciśnienie próbne: 1,5 (MPa)
DN: 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 Korpus zaworu: Żeliwo

Wylotowy zawór dwupłytowy, dwupłytowy zawór klapowy Certyfikat ISO9001


Główna Perfomance

Zawór dwupłytkowy model WZ644-10Q wykorzystuje podwójne uszczelnienie, a powierzchnie uszczelniające wykonane są z odpornego na ścieranie stopu lub ceramiki. Uszczelnienie jest w 100% szczelne, a zawór osiąga długą żywotność, szczególnie w zastosowaniach. W konsekwencji ogólna niezawodność systemu dramatycznie się zwiększa.

Wydajność operacyjna

Po wprowadzeniu powietrza do górnego portu cylindra tłoczysko popycha podwójną tarczę i zawór jest zamknięty. Po wprowadzeniu powietrza do dolnego gniazda cylindra tłoczysko przesuwa podwójny dysk do góry i otwiera zawór. Sprężyna kompresyjna umieszczona pomiędzy dyskami i pierścieniem uszczelniającym, zmusza tarcze dyskowe do pierścienia uszczelniającego, a także pozwala na ruchy pionowe dysków, co pomaga kompensować rozszerzalność cieplną i kurczenie się części oraz zapewnia hermetyczne uszczelnienie w każdych warunkach. Po uruchomieniu zaworu podwójna tarcza obraca się, aby docisnąć i wypolerować powierzchnie uszczelniające. Gdy produkt przepływa przez zawór, wszelki materiał wchodzący do wewnętrznej komory jest usuwany przez przepływ wirowy. Dlatego zawór jest samoczyszczący. Można zapewnić dodatkowe odpowietrzenie, aby zapewnić czystość w miejscu pracy. Wszystkie te cechy gwarantują długą obsługę zaworu i zwiększają niezawodność systemu.

Aplikacje

Wszelkie pyły, proszki i produkty ziarniste w elektrowniach węglowych, hutach, hutach żelaza i stali, przemyśle farmaceutycznym i chemicznym.

Parametry techniczne

Maksymalne ciśnienie robocze: 1,0 MPa

Maksymalne ciśnienie próbne: 1,5 MPa

Temperatura pracy: <200 ℃

Ciśnienie testowe przecieku: 1,1MPa

Instalacja i zastosowanie

1. Przed instalacją upewnij się, że siłownik pneumatyczny jest wolny od wszelkich wad, takich jak pęknięcie i wklęsłe.

2. Upewnij się, że kołnierz złącza, długość konstrukcyjna, maksymalne ciśnienie robocze i średnica nominalna są zgodne z wymaganiami.

3. Podczas instalacji nie można ponownie wyregulować śrub i nakrętek, które zostały pierwotnie zamocowane. Wyrównaj środek dwóch rurociągów i średnicę zaworu, aby był współosiowy. Utrzymuj płaską powierzchnię kołnierza. Jednolicie przyłożyć siłę, aby dokręcić śrubę.

4. Po instalacji wprowadzić powietrze z górnego i dolnego portu cylindra, aby sprawdzić, czy zawór może być normalnie otwarty lub zamknięty.

5. Poluzuj przełącznik sterowania (jeśli istnieje), aby sprawdzić, czy jest on niezawodnie zamocowany, czy jego parametr jest zgodny z dostępowym źródłem zasilania, i czy może on poprawnie działać w warunkach pełnego otwarcia i pełnego zamknięcia.

Metoda rozwiązywania problemów

Kłopoty Przyczyna Metoda rozwiązywania problemów
Wyciek w powierzchni uszczelniającej Brud pomiędzy tarczą a powierzchnią uszczelniającą Usuń brud
Uszkodzenie par pierścieni uszczelniających Napraw lub wymień
Wyciek w połączeniu kołnierzowym Śruba jest nierównomiernie wkręcona Równomiernie wkręć śrubę
Uszkodzenie powierzchni kołnierza Napraw powierzchnię kołnierza
Uszkodzenie elementu dystansowego Wymień element dystansowy
Zawór nie daje się prawidłowo otworzyć lub zamknąć Depozyt Regularnie usuwaj kurz
Niewystarczające ciśnienie powietrza, poważny wyciek Napraw rurociąg doprowadzający powietrze
Komponenty pneumatyczne uległy starzeniu i straciły skuteczność Wymień uszkodzone elementy
Wyciek z dławnicy Nadzienie zostało zestarzałe i mocno zużyte Wymień farsz

Wymiar instalacyjny, szkic konturu

Model (seria A) DN L re K re H nM 2-A
WZ644-10Q-40 40 120 84 110 150 443 4-M16 2-G1 / 4
WZ644-10Q-50 50 120 99 125 165 463 4-M16 2-G1 / 4
WZ644-10Q-65 65 120 118 145 180 528 4-M16 2-G1 / 4
WZ644-10Q-80 80 120 132 160 195 558 8-M16 2-G1 / 4
WZ644-10Q-100 100 120 156 180 215 601 8-M16 2-G1 / 4
WZ644-10Q-125 125 160 184 210 250 730 8-M16 2-G3 / 8
WZ644-10Q-150 150 160 211 240 285 798 8-M16 2-G3 / 8
WZ644-10Q-175 175 160 241 270 315 894 8-M16 2-G3 / 8
WZ644-10Q-200 200 160 266 295 340 958 8-M16 2-G1 / 2
WZ644-10Q-225 225 160 294 325 370 1028 12-M20 2-G1 / 2

Główne części i materiały

Pozycja Imię Materiał Pozycja Imię Materiał
1 Korpus zaworu Ciągliwy metal 5 Łączenie trójnika Odlewać stal
2 Boczny korpus zaworu Ciągliwy metal 6 Zaślepka 45 # Stal
3 Uszczelka Stal węglowa + specjalny stop 7 Łączenie szyi Żeliwo sferoidalne
4 Dise Stal węglowa + specjalny stop 8 Pneumatyczny siłownik aluminiowy Cylinder aluminiowy
