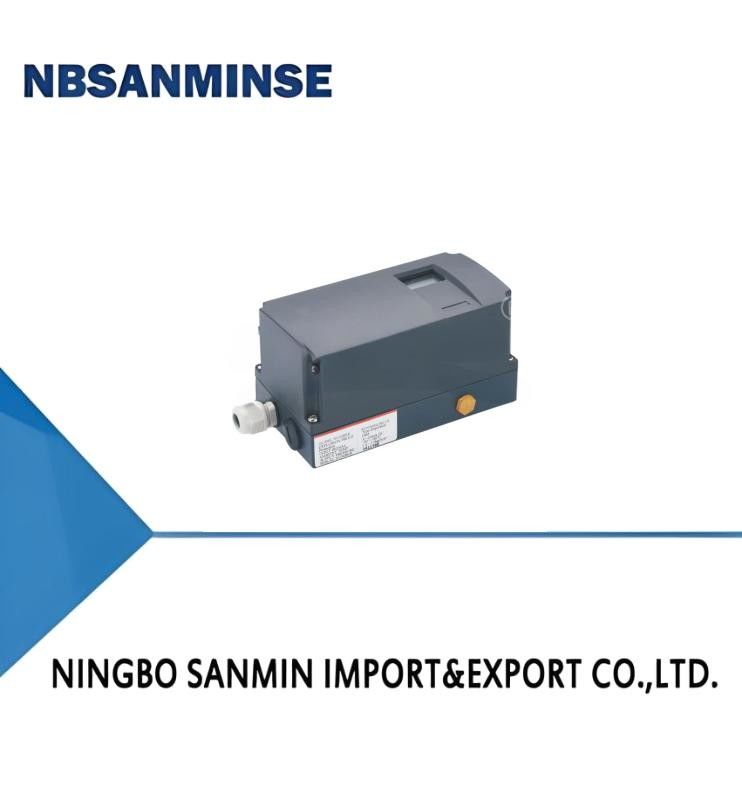

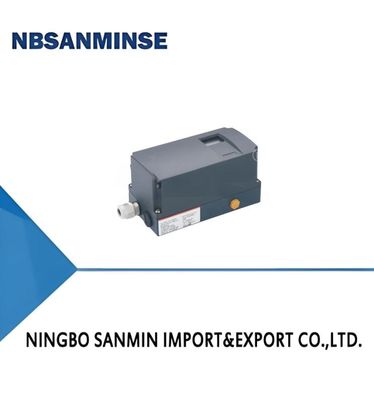

CN5000 Inteligentny lokalizator zaworu elektrycznego

Place of Origin: CHINA Nazwa handlowa: NBSANMINSE
Orzecznictwo: CE Model Number: CN5000

Szczegóły informacji

Forma roli: Podwójne działanie pojedynczego działania Sygnał wejściowy: 4-20 MADC
Minimalny sygnał prądowy: 3,0 Ma (typ standardowy), 3,8 Ma (Hart) Ciśnienie wejściowe powietrza: 1,4-7 kgf/cm2 (0,14-0,7mpa)
Wyjazd: 10-150 mm 0-60 ° 0-90 ° Temperatura przechowywania: -40-80 ℃
temperatury: -30-70℃ Materiał: Stop aluminium
Waga: 1.5 kg

opis produktu

CN5000 Inteligentny lokalizator zaworu elektrycznego

1Ten lokalizator ma wewnętrzną pełną kontrolę cyfrową, wysoką niezawodność, dobrą stabilność, małą objętość, lekką wagę itp.

2Bez żadnych narzędzi, po prostu naciśnij interfejs lokalizatora na kilku przyciskach, może zakończyć debugowanie.

3Funkcje są proste w ustawieniu i regulacji sposobu reakcji jest/jeśli,typu zaworu otwartego/zamkniętego, charakterystyki wyjściowej,prostości ruchu lub kąta uderzenia oraz bezpośrednich ustawień.

Po pierwsze, przegląd produktu

CN5000 inteligentny elektryczny pozycjonator zaworów, wykorzystujący w pełni cyfrowe sterowanie i działanie, odpowiedni do ruchu prosty lub kątowy czynników pneumatycznych.Jednorazowe działanie i podwójne działanieLokalizator jest instrumentem systemu dwóch przewodów, zapewniający funkcję regulacji PlD, ale jako regulator i pozycjonator urządzenia sterowania inteligentnego.Lokalizator 4 ~ 20 mA przez sygnały wejściowe do sterowania, PlD sterowanie przez + 24 VDC zasilacz wyjściowy obwód seryjny z nadajnikiem,Oprócz całego sygnału wyjściowego sterownika prąd zostanie przekształcony w główne funkcje regulacji napędu., ma odpowiednie tarcie w drążku zaworu,zmiana ciśnienia średniego spowodowana siłą nierównoważoną, tak aby otwór zaworu odpowiadający sygnałom sterowania wyjściem regulacji osiągnął prawidłowe ustawienieWspiera protokół komunikacji HART.

Model CN5000
Formularz roli Jednorazowe działanie Podwójne działanie
sygnał wejściowy 4-20mADC
Minimalny sygnał prądu 30,0 mA (typ standardowy), 3,8 mA (HART)
Ciśnienie wejściowe powietrza 1.4-7Kgf/cm2 ((0,14-0,7MPa)
Wycieczka 10- 150 mm 0-60° 0-90°
Interfejs zasilania G1 / 2, NPT 1 / 2 (opcjonalnie) Błąd histerezy ± 0,5% F.S.
Interfejs podaży powietrza NPT 1 / 4 (opcjonalnie) Dokładność powtarzania ± 0,3% F.S.
Stopień ochrony IP65 Ocharakterystyka wyjściowa Liniowy, równy procent, szybki otwór
Wartość odporna na wybuchy Wyłącznie 6 Gb Wzór odporny na trzęsienia ziemi 6G
Stemperatury torage -40-80°C Komunikacja (opcjonalna) Komunikacja HART
Wtemperatura pracy -30-70°C Odpowiedź 4-20mA ((DC24V)
wilgotność środowiska 5-95 RH (w temperaturze 40°C) Mwęglowodany Stopy aluminium
Lw roku ± 1% F.S. WOsiem 1.5kg
Impedancja Zwykły3250/20Madc,HART340/20mADC Pnie Spray elektryczny z poliesteru epoksydowego

* Powyższe parametry przy temperaturze atmosferycznej 20 °C wynoszą 760 mmHg, wilgotność względna 65% RH dla punktu odniesienia.

Po trzecie, instrukcje montażu

1Źródło łączy się z lokatorem z napędami pneumatycznymi.

2. Naciśnij klawisze "+" i "_" aby uruchomić zawór w połowie otwarcia, obserwuj wartość wyświetlaną czy w 50% jeśli nie, obróć zestaw biegów, aby był w tym zakresie;Naciśnij "+" z kombinacją klawiszy "_", Wartości pozycji zaworu na ekranie obserwacyjnym zaworu napędowego są w zakresie następującej zmiany: A,Prostota (20%-80%). B,Równik uderzenia (5%-95%).

3. W tym samym czasie przytrzymaj klawisze funkcji i "+" klawisze jest więcej niż więcej niż 5 sekund, rozpocząć automatyczną inicjalizację.

4Po pomyślnym uruchomieniu zgodnie z FLNSH, model funkcji wciśnij jest większy niż 5 sekund do wyjścia.

5. Przytrzymaj klawisz funkcji dłużej niż 5 sekund, aby wprowadzić menu kliknij "+3key changes value, and then click"-"key recovery value.



Model Forma funkcjonalna Harmonogram produkcji Tryb AWpływ Rodzaj zabezpieczenia Interfejs elektryczny GazInterfejs obwodu Rodzaj instalacji
CN 5000

0Standardowy

funkcja

S podróże kolejowe S Jednorazowe działanie



N Typ zwykły

1G1/2 (opcja) 1Rc1/4 (opcje) 0Standardowe akcesoria do montażu (prosto)
1Funkcja zwrotnej informacji o pozycji zaworu R Podróż pod kątem D Podwójne działanie ATyp bezpieczeństwa wewnętrznego 2NPT1/2 (opcja) 2NPT 1 / 4 (opcje) 0Akcesoria do instalacji (zobacz zdjęcie)
2HART _____ _____ BTyp przeciwpożarowy _____ _____

0Kwarterturen instalacja

(rozmiar zamówiony przez kupującego)

Wpływ zwrotny z pozycji zaworu 3 + HART _____ _____ _____ _____ _____ _____
