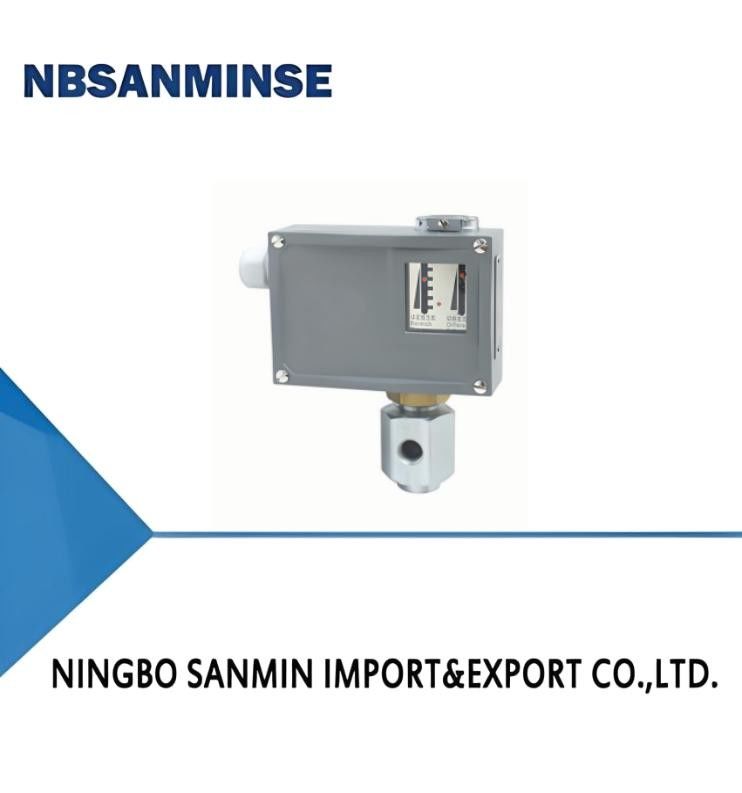

TL5228 Kontroler ciśnienia przełącznika ciśnienia morskiego
Osoba kontaktowa : Ina Chen
Numer telefonu : 0086-15168536055
WhatsApp : +8615168536055
| Miejsce pochodzenia: | Chiny | Nazwa handlowa: | NBSANMINSE |
|---|---|---|---|
| Orzecznictwo: | CE | Numer modelu: | TL0402 |
|
Szczegóły informacji |
|||
| Switching element: | Microswitch | Ambient temp.: | －5℃～50℃ |
|---|---|---|---|
| Medium temp.: | 0～100℃ | Repeatability error: | ≤1.5% |
opis produktu
Przegląd
Przełącznik ciśnienia/regulator ciśnienia TL0402 wykorzystuje czujnik typu tłokowy z portem odpływowym, który może być stosowany do neutralnego oleju hydraulicznego i innych nośników.
Wartość ustawienia przełącznika ciśnienia/regulatora ciśnienia TL0402 jest regulowana, z zakresem regulacji 0,3-40 MPa.
Główne osiągi techniczne
| Element przełączania | Mikrosprzęg |
|---|---|
| Stopień ochrony zapewniony przez obudowę | IP65 ((zgodny z normą DIN40050 i równoważny z normą IP65 w GB4208) |
| Temperatura otoczenia | -5°C ∼50°C |
| Średnia temperatura | 0 ̊100°C |
| Pozycja instalacji | Interfejs ciśnienia jest pionowo w dół (pozwala na nachylenie o 15 °) |
| Wydajność antywibracyjna | TL0402:40m/s2TL0403:20m/s2 |
| Błąd powtarzalności | ≤ 1,5% |
| Pojemność kontaktu | AC 220V 6A ((opór) |
Specyfikacje
Różnica przełączania nie jest regulowana
| Zakres regulacji wartości ustawienia (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Zestaw | ||||||||
| 0.3?? 4 | 0.4 | 16 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 0.3 ¢ 6.3 | 0.6 | 16 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5 ¢10 | 0.9 | 30 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 0. 5 ¢16 | 1.2 | 30 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0402.10-203019 |
| 1 ¢25 | 2 | 80 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1 ¢40 | 2.2 | 80 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0402.10-216019 |
Różnica przełączania regulowana
| Zakres regulacji wartości ustawienia (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Zestaw | ||||||||
| 0.3?? 4 | 0.6 | 16 | 30 | Ocieplona stal | stali | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.3 ¢ 6.3 | 0.8 | 16 | 30 | Ocieplona stal | stali | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5 ¢10 | 1.2 | 30 | 30 | Ocieplona stal | stali | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 0. 5 ¢16 | 1.6 | 30 | 30 | Ocieplona stal | stali | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1 ¢25 | 2.6 | 80 | 30 | Ocieplona stal | stali | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1 ¢40 | 3.5 | 80 | 30 | Ocieplona stal | stali | G1/4 | 0.95 | 01 | TL0402.00-216019 |
Różnica przełączania nie jest regulowana (mała różnica przełączania)
| Zakres regulacji wartości ustawienia (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Zestaw | ||||||||
| 0.3?? 4 | 0.3 | 16 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.3 ¢ 6.3 | 0.5 | 16 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5 ¢10 | 0.7 | 30 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 0. 5 ¢16 | 1 | 30 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1 ¢25 | 1.5 | 80 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1 ¢40 | 1.8 | 80 | 30 | Ocieplona stal | stali | G1/4 | 0.9 | 01 | TL0403.70-216019 |
Uwaga: W pracy praktycznej nawet krótki ciśnienie szczytowe nie może przekroczyć
