Szczegóły Produktu:
|
| KRZYWKA: | Liniowy | Waga: | 1,7 kg |
|---|---|---|---|
| Temp: | -20 ~ 70 ℃ | Liniowy: | ±1,0%FS ±2,0%FS |
| Stopień opóźnienia: | ±0,75%FS ±1,0%FS | Wrażliwość: | ± 0,3%FS ± 0,5%FS |
| Tworzywo: | Odlewanie ciśnieniowe aluminium | ||
| Podkreślić: | Lokalizator zaworu pneumatycznego linijnego,±0,5% czułości FS Lokalizator zaworu pneumatycznego |
||

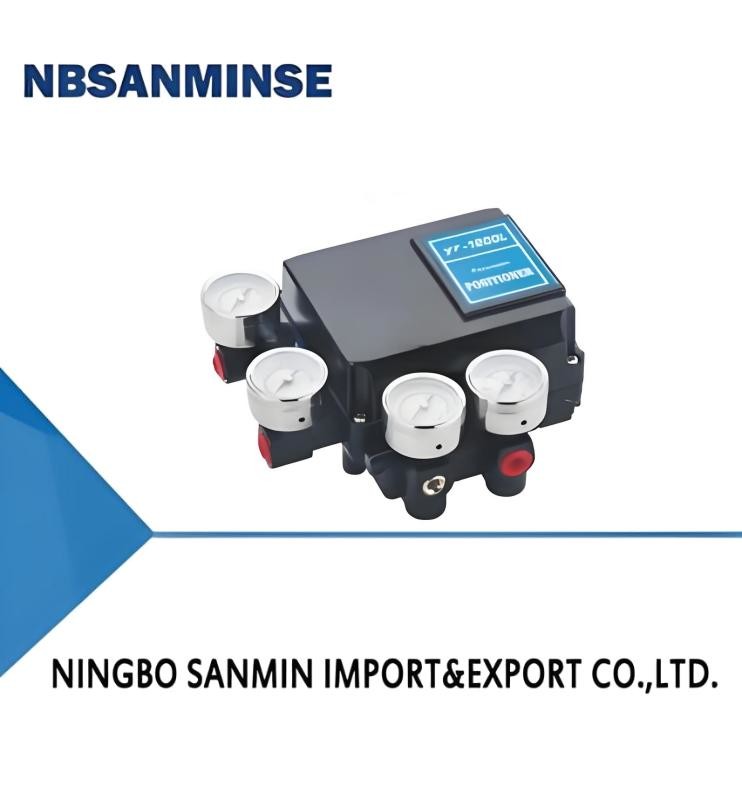

| Pneumatyczny zawór pozycjonujący serii YT 1200 pozycjoner | |
|
|
1. Konstrukcja wzmocnienia sejsmicznego, działanie w miejscu dużych wibracji i bardzo stabilne. 2. Po ponad 1 milionie cykli testów zmęczeniowych i testów sejsmicznych, aby zapewnić stabilność produktów. 3. Szybkość reakcji. Dokładne pozycjonowanie. 4. Poprzez prostą wymianę części można zrealizować sterowanie jazdą 1/2 minuty. 5. Zużycie powietrza jest małe, dobra oszczędność energii. 6. Konwersja roli dodatniej i ujemnej jest bardzo prosta. |
| Najpierw przegląd produktu Pneumatyczny zawór pozycjonujący serii YT 1200 z systemu sterowania odbiera ciśnienie powietrza 3 ~ 15 psi, zgodnie z sygnałem ciśnienia precyzyjnie reguluje urządzenie otwarcia zaworu. |
|
| Model | YT1200L | YT1200R | ||||||||
| Projekt | Skok prosty | Skok kątowy | ||||||||
| Jednostronnego działania | Dwustronnego działania | Jednostronnego działania | Dwustronnego działania | |||||||
| Sygnał wejściowy | 0.2~1.0kgf/cm2 (3 ~ 15 psi), (Dotyczy również sterowania procesowego) | |||||||||
| Skok |
Typ standardowy: typ 20~70mm Opcja: 70~150mm |
0~90° | ||||||||
| Rozmiar interfejsu zasilania powietrzem |
Typ standardowy: PT 1 / 4 (manometr PT / 1 / 8) Opcja: NPT 1 / 4 (manometr NPT / 1 / 8) |
|||||||||
|
Manometr (ciśnienie wyjściowe) |
Standard: 0~2.0kgf/cm² 0~4.0kgf/cm² 0~10kgf/cm² |
Standard: 0~2.0kgf/cm² 0~4.0kgf/cm² 0~10kgf/cm² |
||||||||
| Zasilanieciśnienie | 1.4~7.0kgf/cm2(20~100psi) | |||||||||
| Stopień ochrony | IP66 | |||||||||
| Krzywka | Liniowy | |||||||||
| Temperatura otoczenia | -20~70℃ | |||||||||
| Liniowy | ±1.0%FS | ±2.0%FS | ||||||||
| Stopień histerezy | ±0.75%FS | ±1.0%FS | ||||||||
| Czułość | ±0.3%FS | ±0.5%FS | ||||||||
| Powtarzalność | ±0.3%FS | ±0.5%FS | ||||||||
| Zużycie powietrza | 3.0LPM(Sup=1.4kgf/cm2),11LPM(Sup=4.0kgf/cm2) | |||||||||
| Przepływ | 80LPM(Sup=1.4kgf/cm2),200LPM(Sup=4.0kgf/cm2) | |||||||||
| Materiał | Odlew aluminiowy | |||||||||
| Waga | 1.7kg | |||||||||
| Model | Akcja typ | Sposób działania | Sprzężenie zwrotnebiegun (YT-1200L) | Sprzężenie zwrotnebiegun (YT-1200R) | Zasilanie powietrzeminterfejs | Środowiskotemperatura | ||||
| YT1200 | Wzór liniowy L | S Jednostronnego działania | 1 40mm (Następujący) | 1 M6X40L | 1 PT | S -20℃~70℃ | ||||
| R Skok kątowy | D Dwustronnego działania | 2 40~70mm | 2 M6X63L | 2 NPT | H -20℃~120℃ | |||||
| 3 70~100mm | 3 M8X40L | L -40℃~70℃ | ||||||||
| 4 100~130mm | 4 M8X63L | |||||||||
| 5 130~150mm | 5 NAMUR (standardowy) | |||||||||
P: Czy można zaoferować darmowe próbki?
O: Tak, ale zależy od produktu, Proszę skontaktuj się z nami ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów z napędem elektrycznym, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatyczno-olejowych, manometrów itp.P:
Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,, mosiądzu, aluminium
obróbka materiałów.takich jak wysokie ciśnieniezawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne / siłowniki pneumatyczne/ zawory hydrauliczne / akumulatory hydrauliczneprodukty i tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy można dostarczyć oryginalne, znane marki pneumatyczne i hydrauliczne, instrumenty?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy jest dostępna gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
Środki zaradcze w środowisku ekstremalnie zimnym Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która polega na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1MPa=10bar≈145psi≈10kg P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku ekstremalnie zimnym Uszczelki
| Kauczuk fluorowy, PTFE | Nisko-temperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Nisko-temperaturowy smar (niski punkt płynięcia, niska lepkość) | Obróbka zasilania powietrzem |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), ogrzewanie elektryczne | Elementy metalowe |
| Zapasowy luz rozprężny | Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno | Instalacja |
| Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi | |
