Szczegóły Produktu:
|
| Ciśnienie: | 0. 2 ~ 0. 6 MPa | Temperatura: | - 25 ~ 60 ℃ |
|---|---|---|---|
| wilgotność względna: | ≤ 85 % | Średni: | Czyste powietrze |
| woltaż: | DC24V / AC110V itp. | Membrana: | Pojedyncza przepona |
| Średnica: | G 1 " | Ciało: | Odlew ciśnieniowy ADC 12 |
| Podkreślić: | pulse air valve,pulse jet solenoid valve |
||

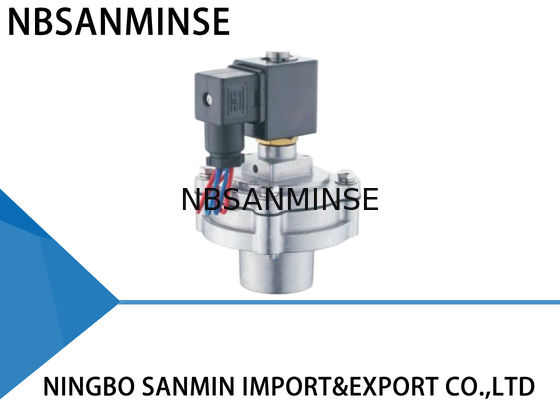

Zawór impulsowy pneumatyczny serii QG-Y-25, podobny do GOYEN, z wbudowanym gwintem G1" i pojedynczą membraną
Typ podobny do GOYEN
Typ wbudowany
Parametry techniczne
| Kąt prosty | Wbudowany | Liniowy | Wtykowy | |
| Ciśnienie projektowe | 0,3~0,8 MPa | 0,2~0,8 MPa | 0,3~0,8 MPa | 0,2~1,0 MPa |
| Ciśnienie robocze | 0,3~0,6 MPa | 0,2~0,6 MPa | 0,3~0,6 MPa | 0,2~0,6 MPa |
| Temperatura otoczenia | -25~60°C. Możliwość dostosowania do niższych lub wyższych temperatur | |||
| Wilgotność względna | ≤85% | |||
| Medium robocze | Czyste powietrze | |||
| Napięcie | AC220V/DC24V/AC110V/AC24V. Możliwość dostosowania | |||
| Klasa ochrony | IP65 | |||
| Żywotność membrany | Ponad milion cykli | |||
| Cv/Kv | Zadzwoń po szczegóły | |||
Konstrukcja materiałowa
| Korpus | Odlew ciśnieniowy ADC12 |
| Armatura | Stal nierdzewna 430FR |
| Membrana | Nitrile lub Viton |
| Sprężyna | Stal nierdzewna 321 |
| Elementy złączne | Stal nierdzewna 302 |
Typowe awarie i rozwiązywanie problemów
| Okres użytkowania | Objawy awarii | Możliwa przyczyna | Rozwiązywanie problemów |
| Podczas instalacji i uruchamiania | Zawory nie otwierają się całkowicie, ale element prowadzący działa. | Sprawdź ciśnienie w kopule gazowej, czy nie jest zbyt niskie. | Sprawdź szczelność |
| Niektóre zawory nie działają, ale inne są normalne. | Sprawdź połączenie cewki zaworu i cewkę | Wymień akcesoria | |
| Zawory nie zamykają się całkowicie. Występuje wyciek. Nie można utworzyć kopuły gazowej. | Zawór Y. Niektóre zawory dla tej samej kopuły gazowej przeciekają, powodując wyciek wszystkich zaworów. | Sprawdź szczelność | |
| Zawór Z. Wlot zaworu i dysza wydmuchowa są zainstalowane odwrotnie. | Zainstaluj ponownie | ||
| Niektóre zawory nie zamykają się. Występuje wyciek. | Na membranie znajdują się zanieczyszczenia lub osady, blokujące ruchomy rdzeń żelazny. | Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. | |
| Powolne zamykanie zaworu. | Otwór membrany jest zablokowany. | Udrożnij otwór membrany | |
| Podczas okresu użytkowania |
Niektóre zawory przeciekają. Membrana nie zamyka się szczelnie, a zawór jest zawsze lekko otwarty. Na membranie znajdują się zanieczyszczenia lub osady, element prowadzący jest uszkodzony. Ruchomy rdzeń żelazny jest zablokowany. |
Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. W razie potrzeby wymień akcesoria. | Cewka jest gorąca i przepalona. |
| Była włączona zbyt długo. | Sprawdź stan pracy systemu sterowania. | Napięcie jest obecne, ale zawór nie działa. | |
| Membrana jest uszkodzona, a otwór zablokowany. | Wymień akcesoria na czas. | Temperatura otoczenia poniżej -20°C. Zawór przecieka i nie otwiera się. | |
| Temperatura otoczenia jest zbyt niska i w zaworze jest szron. | Zwróć uwagę na izolację i utrzymanie odpowiednich temperatur. | Pytanie: Czy mogliby Państwo zaoferować darmowe próbki? |
Odpowiedź: Tak,
ale zależy od produktów, Proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055 Pytanie: Jaki jest Państwa zakres działalności?
Odpowiedź: Nasz zakres działalności to
usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,złączek pneumatycznych i olejowych , manometrówitp.Pytanie: Jakie rodzaje produktów mogą Państwo wykonać?Odpowiedź: Możemy wykonać wiele rodzajów ze stali nierdzewnej,
mosiądzu, aluminiumobróbka materiałów.takich jak zawory wysokociśnieniowe
, zawory elektromagnetyczne / zawory elektryczne / zawory wodne / zawory pneumatyczne/ siłowniki pneumatyczne/ zawory hydrauliczne / akumulatory hydraulicznei tak dalej. Pytanie: Czy produkt może być wykonany z naszym logo i marką?Odpowiedź: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.Pytanie: Czy mogą Państwo dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?Odpowiedź: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.Pytanie: Czy dostępna jest gwarancja?Odpowiedź: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.Pytanie: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
Odpowiedź:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindrowa rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
Pytanie: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
Smar syntetyczny wysokotemperaturowy (niska lotność) Pytanie: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
Odpowiedź: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp. Pytanie: Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich lub ekstremalnie zimnych warunkach?
Punkt skupienia
Środki zaradcze w wysokich temperaturach otoczenia
Środki zaradcze w ekstremalnie zimnych warunkach
Uszczelki
Kauczuk fluorowy, PTFENitrile niskotemperaturowy, kauczuk silikonowy, poliuretan Smarowanie
Smar syntetyczny wysokotemperaturowy (niska lotność) Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość)
| Obróbka dopływu powietrza | Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie |
| Elementy metalowe | Zarezerwować luz rozszerzalności | Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno |
| Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno |
| Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi termicznie |
