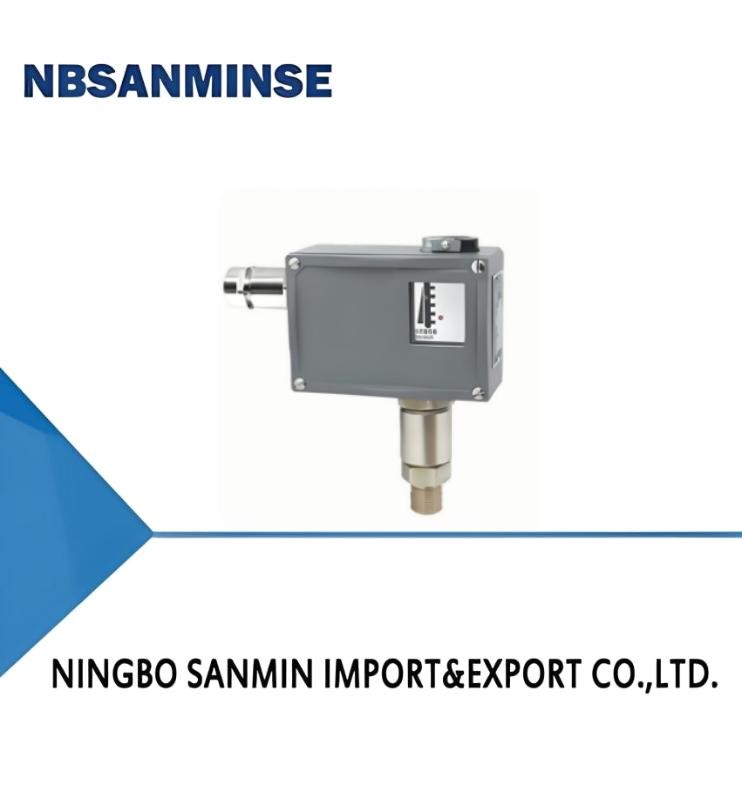

TL5228 Kontroler ciśnienia przełącznika ciśnienia morskiego
Osoba kontaktowa : Ina Chen
Numer telefonu : 0086-15168536055
WhatsApp : +8615168536055
| Miejsce pochodzenia: | Chiny | Nazwa handlowa: | NBSANMINSE |
|---|---|---|---|
| Orzecznictwo: | CE | Numer modelu: | TL5123 |
|
Szczegóły informacji |
|||
| Working viscosity: | <1×10－3m2/s | Ambient temp.: | －20℃～40℃ |
|---|---|---|---|
opis produktu
Przegląd
Przełącznik ciśnienia TL5123 (wysokie ciśnienie) /regulator ciśnienia wykorzystuje kombinację czujników tłokowych i membranowych,które mogą być stosowane do sprężonego powietrza zawierającego mgłę olejową i inne niekorozyjne gazy mgły olejowej oraz oleje hydrauliczne, emulsje oleju wodnego i średnio ciekłe media o dobrej sprawności smarowej.
Wartość ustawienia przełącznika ciśnienia TL5123 (wysokiego ciśnienia) /regulatora ciśnienia jest regulowana, z zakresem regulacji 0,3 ~ 40MPa.
Główne osiągi techniczne
| Często | Rodzaj odporny na wybuch | |
|---|---|---|
| Wiszkość robocza | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Element przełączania | mikrowyłącznik | Wyłącznik zamknięty |
| Stopień odporny na wybuchy | - | Numer certyfikatu Exde II CT4T6: GYB24.1453X |
| Stopień ochrony zapewniony przez obudowę | Pierścień zamknięty z rowką IP54, pierścień O IP65 ((zgodny z normą DIN40050, równoważny z normą IP65 w GB4208) | Pierścień zamknięty z rowką IP54, pierścień O IP65 (zgodny z DIN40050, równoważny z IP65 w GB4208) |
| Temperatura otoczenia | -20°C-40°C | -20°C-40°C |
| Średnia temperatura | 0°C-100°C | 0°C-120°C |
| Pozycja instalacji | Interfejs ciśnienia jest pionowo w dół (pozwala na nachylenie o 15 °) | Interfejs ciśnienia jest pionowo w dół (pozwala na nachylenie o 15 °) |
| Wydajność antywibracyjna | Maksymalnie: 40 m/s2 | Max:20 m/s2 |
| Błąd powtarzalności | ≤ 2,5% | ≤ 2,5% |
| Pojemność kontaktu | AC 220V 6AOporność) | 250 V prądu stałego 0,25 A (Oporność) 60Wmax AC 220V 6AOporność) 1250VAmax |
Specyfikacje
Błąd w przełączaniu TL5123 nie jest regulowany
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie przekraczająca (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wątek interfejsu 2 |
Waga (kg) |
Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Diafragma | Zestaw | Często | Rodzaj odporny na wybuch | |||||||
| 0.3?? 4 | 0.9 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5 ¢6.3 | 1.3 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5 ¢16 | 1.9 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1 ¢25 | 2.5 | 30 | 30 | miedziana |
VITON | stali | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1 ¢40 | 2.8 | 60 | 30 | miedziana |
VITON | stali | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 Zmiana przełącznika regulowana
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie przekraczająca (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wątek interfejsu 2 |
Waga (kg) |
Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Diafragma | Zestaw | |||||||||
| 0.3?? 4 | 1.3 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5 ¢6.3 | 1.6 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5 ¢16 | 2.2 | 30 | 20 | miedziana |
VITON | stali | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1 ¢25 | 2.8 | 30 | 30 | miedziana |
VITON | stali | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1 ¢40 | 4 | 60 | 30 | miedziana |
VITON | stali | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
Uwaga: W praktyce nawet krótkie szczyty ciśnienia nie mogą przekraczać tej wartości.
2 Jeżeli na interfejsie istnieją szczególne wymagania, należy je wskazać w kolejności.
