Szczegóły Produktu:
|
| Płyn: | Powietrze | Działanie: | Podwójne aktorstwo |
|---|---|---|---|
| Rozmiar portu rurowego: | M5 × 0,8 | Minimalne ciśnienie: | 0,15 MPA / 0,06MPA / 0,05 MPA |
| Prędkość tłoka: | 50 do 500 mm / s | Smarowanie: | Non - smar |
| Podkreślić: | smc air cylinders,guided pneumatic cylinder |
||

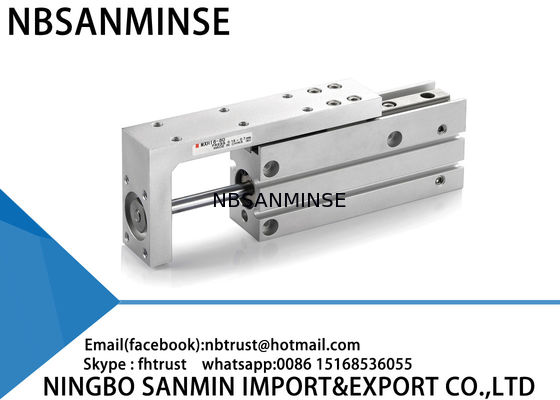

MXH Slide SMC Cylinder Pneumatyczny Wysoka niezawodność 0.15MPa / 0.06MPa Minimalne ciśnienie
1: Różny styl dla każdego produktu i całkowicie seryjne produkty pneumatyczne.
2Duże zapasy na szybkie wysyłki.
3: Wysoka jakość w konkurencyjnej cenie.
4: Zamówienie na próbkę i zamówienie w niewielkiej ilości są dopuszczalne.
5: Dostosować według specjalnego żądania.
6: udostępniać informacje o produktach bezpłatnie.
7: Niezawodna gwarancja jakości i aktywna obsługa posprzedażna
8: Rok gwarancji jakości
9: Wsparcie techniczne za pośrednictwem adresu ina@pneuhydr.com
Specyfikacje
| Wielkość otworu (mm) | 6 | 10 | 16 | 20 |
| Płyn | Powietrze | |||
| Działania | Podwójne działanie | |||
| Wielkość portu rur | M5x0.8 | |||
| Minimalne ciśnienie robocze | 00,15 MPa | 00,06 MPa | 00,05 MPa | |
| Maksymalne ciśnienie robocze | 00,7 MPa | |||
| Ciśnienie zabezpieczające | 10,05 MPa | |||
| Temperatura otoczenia i cieczy |
Bez automatycznego przełącznika:-10 do 70°C (bez zamarzania) Z automatycznym przełącznikiem: -10 do 60°C (bez zamrażania) |
|||
| Prędkość tłoka | 50 do 500 mm/s | |||
| Dopuszczalna energia kinetyczna (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| Zmiany węgla | Pozbawione smaru | |||
| Poduszka | Zderzak gumowy na obu końcach | |||
| Tolerancja długości uderzenia |
+1.0 0 |
|||
Standardowy cios
| Wielkość otworu (mm) | Standardowy bieg (mm) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
Uwaga) Średnie ciosy są dostępne z modelem "Made to Order" ((-XC19).
Wynik teoretyczny
(N)
|
Wielkość wiertarki (mm) |
Rozmiar pręta (mm) |
Działanie kierunek |
Powierzchnia tłoka (mm2) |
Ciśnienie robocze (MPa) | ||
| 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | WYJEDNIE | 28 | 8 | 14 | 19 |
| IN | 21 | 6 | 10 | 14 | ||
| 10 | 4 | WYJEDNIE | 78 | 23 | 39 | 55 |
| IN | 66 | 19 | 33 | 46 | ||
| 16 | 6 | WYJEDNIE | 201 | 60 | 101 | 141 |
| IN | 172 | 51 | 86 | 121 | ||
| 20 | 8 | WYJEDNIE | 314 | 94 | 157 | 220 |
| IN | 264 | 79 | 132 | 185 | ||
Waga
(g)
| Model | Uderzenie (mm) | ||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| MXH6 | 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 |
| MXH10 | 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 |
| MXH16 | 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 |
| MXH20 | 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 |
Nasze produkty są wysokiej jakości z 12-miesięczną gwarancją i wspierają płatności paypal.
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
