Szczegóły Produktu:
|
| Model: | SMC podobny typ | Typ: | Typ kąta prostego |
|---|---|---|---|
| Średnica: | G3 / 4 " , G1 " | Membrana: | Podwójna membrana |
| Środek roboczy: | Czyste powietrze | Klasa ochrony: | IP65 |
| Podkreślić: | electromagnetic pulse valve,pulse jet solenoid valve |
||

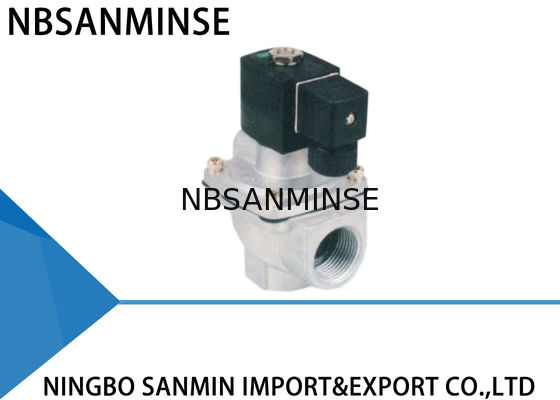

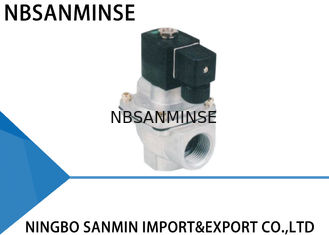

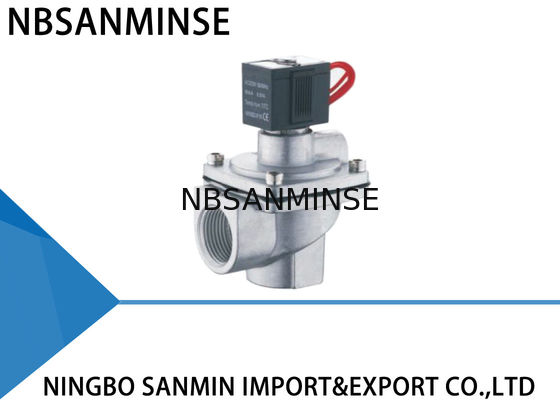

Zawór elektromagnetyczny impulsowy typu QS - Z- 20 / 25 SMC, kątowy, G3 / 4 " , G1 "
Parametry techniczne
| Kątowy | Zintegrowany | Liniowy | Wtykowy | |
| Ciśnienie projektowe | 0.3~0.8MPa | 0.2~0.8MPa | 0.3~0.8MPa | 0.2~1.0MPa |
| Ciśnienie robocze | 0.3~0.6MPa | 0.2~0.6MPa | 0.3~0.6MPa | 0.2~0.6MPa |
| Temperatura otoczenia | -25~60°C Możliwość dostosowania do niższych lub wyższych temperatur | |||
| Wilgotność względna | ≤85% | |||
| Medium robocze | Czyste powietrze | |||
| Napięcie | AC220V/DC24V/AC110V/AC24V Możliwość dostosowania | |||
| Klasa ochrony | IP65 | |||
| Żywotność membrany | Ponad milion cykli | |||
| Cv/Kv | Skontaktuj się z nami w celu uzyskania szczegółów | |||
Konstrukcja materiałowa
Korpus: odlew ciśnieniowy ADC12
Armatura: stal nierdzewna 430 FR
Membrana: kauczuk nitrylowy lub Viton
Sprężyna: stal nierdzewna 321
Elementy złączne: stal nierdzewna 302
Wszystkie zawory są wyposażone w wysokiej jakości membrany, każdy element jest sprawdzany na każdym etapie produkcji i montowany zgodnie z procedurami. Każdy gotowy zawór przechodzi test przedmuchu pod napięciem.
Zastosowanie
Zawór elektromagnetyczny (zwany również zaworem membranowym) jest "przełącznikiem" sprężonego powietrza w systemie przedmuchu pyłu w filtrze workowym impulsowym. Sterowany sygnałami wyjściowymi urządzenia sterującego strumieniem impulsowym, czyści pył z worków filtracyjnych komórka po komórce, utrzymując opór odpylacza w zadanym zakresie, a tym samym gwarantując funkcje przetwarzania i skuteczność odpylania odpylacza.
Zawory elektromagnetyczne impulsowe typu Z to zawory kątowe, z kątem 90 stopni między wlotem a wylotem, które nadają się do połączenia instalacyjnego między kopułą gazową a rurą nadmuchową odpylacza, zapewniając dobry przepływ powietrza i impulsy czyszczące pył spełniające wymagania.
| Okres użytkowania | Objawy awarii | Możliwa przyczyna | Rozwiązywanie problemów |
| Podczas instalacji i uruchamiania | Zawory nie otwierają się całkowicie, ale część sterująca działa. | Sprawdź ciśnienie w kopule gazowej, czy nie jest zbyt niskie. | Sprawdź szczelność |
| Niektóre zawory nie działają, ale inne działają normalnie. | Sprawdź połączenie cewki zaworu i cewkę | Wymień akcesoria | |
| Zawory nie zamykają się całkowicie. Występuje nieszczelność. Nie można utworzyć kopuły gazowej. | Zawór Y. Niektóre zawory dla tej samej kopuły gazowej przeciekają, powodując nieszczelność wszystkich zaworów. | Sprawdź szczelność | |
| Zawór Z. Wlot zaworu i dysza nadmuchowa są zamontowane odwrotnie. | Zainstaluj ponownie | ||
| Niektóre zawory nie zamykają się. Występuje nieszczelność. | Na membranie znajdują się zanieczyszczenia lub osady, blokujące ruchomy rdzeń żelazny. | Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. | |
| Zawór zamyka się powoli. | Otwór membrany jest zablokowany. | Udrożnij otwór membrany | |
| Podczas użytkowania |
Niektóre zawory przeciekają. Membrana nie zamyka się szczelnie i zawór jest zawsze lekko otwarty. Na membranie znajdują się zanieczyszczenia lub osady, część sterująca jest uszkodzona. Ruchomy rdzeń żelazny jest zablokowany. |
Wyczyść membranę i sprawdź, czy jest kompletna. Sprawdź ruchomy rdzeń żelazny i blokadę powietrza. W razie potrzeby wymień akcesoria. | Cewka jest gorąca i przepalona. |
| Była włączona zbyt długo. | Sprawdź stan pracy systemu sterowania. | Napięcie jest obecne, ale zawór nie działa. | |
| Membrana jest uszkodzona, a otwór zablokowany. | Wymień akcesoria na czas. | Temperatura otoczenia jest poniżej -20°C. Zawór przecieka i nie otwiera się. | |
| Temperatura otoczenia jest zbyt niska i w zaworze jest szron. | Zwróć uwagę na izolację i utrzymanie odpowiednich temperatur. | Dlaczego wybrać nas |
1: Różne style dla każdego produktu i kompletne serie produktów pneumatycznych.
2: Duży zapas dla szybkiej wysyłki.
3: Wysoka jakość w konkurencyjnej cenie.
4: Zamówienia próbek i małe zamówienia są akceptowane.
5: Dostosowanie do Twoich specjalnych wymagań.
6: Dostarczanie bezpłatnych informacji o produktach.
P: Czy można zaoferować bezpłatne próbki?
O: Tak,
ale zależy to od produktu, Proszę skontaktuj się z nami ina@pneuhydr.com lub whatsapp 0086 15168536055 P: Jaki jest zakres działalności?
O: Nasz zakres działalności to
usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,połączeń pneumatycznych i olejowych złączek, manometrów itp.P:
Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów obróbki materiałów ze stali nierdzewnej,mosiądzu, aluminium.
takich jak zawory wysokociśnieniowe, zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne/ siłowniki pneumatyczne/ zawory hydrauliczne / akumulatory hydraulicznei tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy można dostarczyć oryginalne, znane marki pneumatyczne i hydrauliczne, instrumenty?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
Środki zaradcze w ekstremalnie niskich temperaturach Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindrowa rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1MPa=10bar≈145psi≈10kg P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w wysokich lub ekstremalnie niskich temperaturach?Punkt skupienia Środki zaradcze w wysokich temperaturach otoczenia
Środki zaradcze w ekstremalnie niskich temperaturach Uszczelki
| Kauczuk fluorowy, PTFE | Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zarezerwuj luz rozprężny | Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno | Instalacja |
| Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi | |
