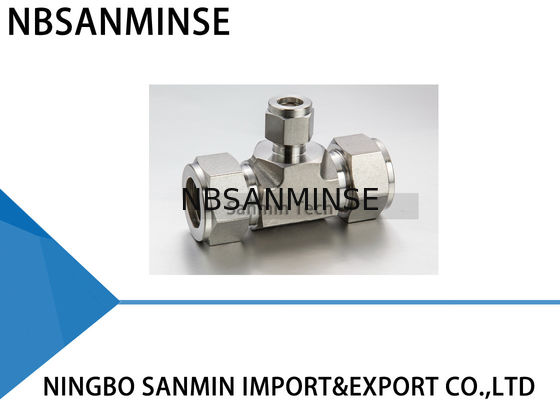

RUT Union Tee ze stali nierdzewnej SS316L Armatura Pneumatyczne Air montażu wysokiej jakości Sanmin

Minimalne zamówienie : 20 Cena : Negotiation
Szczegóły pakowania : Plastikowe torby, pudełka, karton, paleta lub porady dla klientów Czas dostawy : Negocjacji
Zasady płatności : L/c, T/T, Western Union Możliwość Supply : Negocjacji
Miejsce pochodzenia: CHINY Nazwa handlowa: NBSANMINSE
Orzecznictwo: ISO9001 Numer modelu: KOLEINA

Szczegóły informacji

typu: SS316 Montaż rur Standardowego lub niestandardowego: standardowe
materiał: Stal nierdzewna 316L Ciśnienie: 3000 Psi
High Light:

złączki do węży pneumatycznych ze stali nierdzewnej

,

złączki przewodów powietrza ze stali nierdzewnej

opis produktu

RUT Union Tee ze stali nierdzewnej SS316L Armatura Pneumatyczne Air montażu wysokiej jakości Sanmin

Złączki rurowe Opis
Złączka rurowa jest mechanizmem służącym zarówno do uszczelniania, jak i do chwytania rurki. Mechaniczna przewaga i geometria tego rodzaju mocowania powoduje szczelny montaż.
Aby zmontować, po prostu włóż rurkę do całego zestawu, aż rura oprze się o ramię korpusu okucia. Te dwie końcówki są przesuwane do przodu między nakrętką a korpusem łącznika za pomocą siły mechanicznej wytworzonej przez obracanie nakrętki w prawo. Tylna skuwka oparta jest o zwężającą się tylną część przedniego okucia, która jest napędzana siłą w zwężane ujście korpusu.
Tylny skuwka jest wyciskany promieniowo do wewnątrz na rurze, jednocześnie podnosząc przednią tuleję, aby utworzyć pełne uszczelnienie na zwężającej się powierzchni korpusu.
Obrót nakrętki o 1/4 obrotu od ścisłego położenia dłoni zapewnia stały napęd elementów uszczelniających. Zapewnia to skuteczne uszczelnienie zarówno pod wysokim ciśnieniem, jak i w warunkach bardzo wysokiej próżni.
Instrukcje Instalacji
Okucia dostarczane są w stanie zmontowanym i szczelnym dla palców. Demontaż przed użyciem może umożliwić wnikanie brudu lub innych cząstek
1. Włóż rurkę do złączki
Sprawdź, czy rura spoczywa mocno na ramieniu oprawy i czy nakrętka jest szczelna palcem. W tym miejscu zaleca się narysować znak skreślenia na heksie przedłużenia na korpusie oprawy. Znak ten będzie służyć jako wskaźnik dla punktu początkowego i prawidłowego podciągnięcia.
2 Dokręć nakrętkę
1-1 / 4 Obroty nakrętki są wymagane dla 1/4 "(6 mm) i wyżej (patrz Rys. A)
3/4 Obrót nakrętki jest wymagany dla 3/16 "(4 mm) i niżej (patrz rys. B)
Instrukcja ponownego montażu
Połączenia mogą być odłączane i przerabiane wielokrotnie, bez utraty szczelności.
1. Przed rozłączeniem oznaczyć pozycję połączenia nakrętki z korpusem łącznika.
2. Aby zmontować ponownie, użyj klucza, aby dokręcić nakrętkę do pierwotnej pozycji.
3. Dokręć delikatnie za pomocą klucza, aż wyczujesz niewielki wzrost momentu obrotowego.
Cięcie rur
Do cięcia rur można użyć dwóch różnych metod:
1. Tube Cuter
2. Piła do metalu
Przecinak do rur
Aby uzyskać nieszczelne połączenie, rurki muszą zostać przycięte równomiernie. Zaleca się dobrej jakości przecinak do rur z odpowiednim ostrzem do materiału rurki.
Nie próbuj skracać czasu cięcia, wykonując głębokie cięcia przy każdym obrocie nożyka. To zadziała, utwardzając rurkę.
Końcówkę rury należy usunąć, aby uniknąć uszkodzenia złączki i zapewnić, że gumka osiągnie dolną część złączki.
Cięcie piłą
Aby wyciąć rurkę piłą do metalu i uzyskać kwadratowe końce, rurę należy przyciąć za pomocą bloków prowadzących
Ta metoda cięcia wymaga gratowania końców rur.
Ostrzeżenie
Nie trzymaj rurki w imadle w miejscu, w którym będzie wkładana do złączki (imadło pozostawi na rurce znak, który może spowodować nieszczelność i może spowodować owalność).
Obsługa rur
Zarysowania na rurze mogą powodować nieszczelności. dlatego ważne jest ostrożne obchodzenie się z rurą w celu zmniejszenia ryzyka wycieków.
Pewne uwagi do zrobienia
1.Tuby nie mogą być ciągnięte na podłogę.
2. Nie wolno wyciągać tub na zewnątrz regału, szczególnie w przypadku dużych rur o średnicy zewnętrznej
Rury miedziane
Jeśli używasz rurki miedzianej z rolki, przytrzymaj koniec rury i zwiń rolkę na zewnątrz, umożliwiając układanie rur na płaskiej powierzchni.
Węże inspekcyjne
Użyj: Jest to wskaźnik "No-Go" i powinien być używany w następujący sposób:
Uzupełnić zgodnie z następującymi instrukcjami: 1/4 cala (6 mm), 3/8 cala, 1/2 cala (12 mm) - wykonaj 1-1 / 4 obrotu od palca ciasnego. Sprawdź szczelinę między nakrętką a korpusem za pomocą odpowiedniej wielkości miernika. Jeśli manometr łatwo wślizguje się w szczelinę, dokręć nakrętkę, aż wskaźnik nie wejdzie w szczelinę
Wysokie bezpieczeństwo
W aplikacjach, w których występują poważne warunki i wysokie ciśnienie, zalecamy następujące procedury instalacyjne:
1. Sprawdź, czy nakrętka jest szczelna
2. Włożyć rurkę (do ramienia)
3. Obracaj nakrętkę kluczem, aż rura nie obróci się swobodnie.
4. Zaznaczyć pozycję nakrętki.
5. Obróć nakrętkę o 1-1 / 4 zwojów.
Ta metoda zapewnia, że ​​nawet jeśli średnica zewnętrzna rury jest w minimalnej tolerancji, okucia będą stykać się z rurką dla pełnego obrócenia 1-1 / 4.
Aby zapewnić maksymalne dopasowanie niezawodności i wydajności, należy zachować szczególną ostrożność przy wyborze rurki do każdego zastosowania
Wybór rurki
Przy zamawianiu rurki do użycia z łącznikami należy wziąć pod uwagę cztery zmienne:
1. Materiał
2. Grubość ścianki rury
3. Wykończenie powierzchni rury
4. Twardość rury
Rury powinny być zgodne z normą ASTM A213 lub ASTM A269, powinny być bezszwowe i całkowicie wyżarzane.
Rurka musi być czerwona od zadrapań i odpowiednia do zginania i rozszerzania.

FAQ

P: Ile wynosi nasza minimalna ilość zamówienia?
Odp .: Nasza minimalna ilość to 1 sztuka.

P: Jaka jest twoja data dostawy?
Odp .: To zależy od liczby zamówień. Termin dostawy to 7 - 30 dni. Jeśli małe zamówienie, pls kupić z naszego sklepu aliexpress, jeśli potrzebujesz produktów awaryjnych, możemy przyspieszyć produkcję pierwszego układu.

P: Czy Twoja firma ma wyspecjalizowany personel techniczny?
Odp .: Zaprojektuj jako swoje wymagania i uzyskaj QC, aby dokonać 100% kontroli

P: Jaka jest cena produktu?
Odp .: Nasze ceny są oparte na rozmiarze i rodzaju materiału, jeśli możesz podać mi informacje,
wtedy możemy dać ci szacunkową cenę tylko w celach informacyjnych. Możemy wykonać dowolny rozmiar i dowolny desgin.

P: Czy możesz zaoferować darmowe próbki?
Odp .: Tak, moglibyśmy zaoferować darmowe próbki w oparciu o specjalną próbkę klienta.pre-production, próbkę produkcyjną.

Dlaczego właśnie my


1: Różne style dla każdego produktu i całkowicie serii pneumatycznych produktów.

2: zamówienie próbki i mała ilość zamówienia jest do przyjęcia.
3: Dostosuj zgodnie ze specjalną prośbą.
4: Podaj bezpłatne informacje o produktach.
5: duże zapasy do szybkiej wysyłki.
