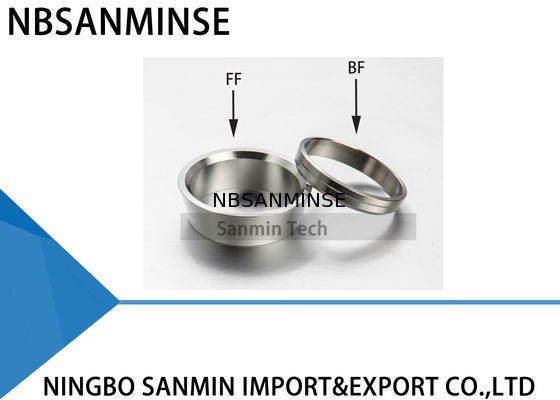

FF Front Ferrule Type Stainless Steel 316L Tube Fitting Plumbing Fitting High Quality Sanmin

Skontaktuj się teraz

FF Przedni ferulowy typ Stal nierdzewna 316L Montaż rur Instalacja sanitarna Wysokiej jakości stal Sanmin

Minimalne zamówienie :	20	Cena :	Negotiation
Szczegóły pakowania :	Plastikowe torby, pudełka, karton, paleta lub porady dla klientów	Czas dostawy :	Negocjacji
Zasady płatności :	L/c, T/T, Western Union	Możliwość Supply :	Negocjacji

Miejsce pochodzenia:	CHINY	Nazwa handlowa:	NBSANMINSE
Orzecznictwo:	ISO9001	Numer modelu:	FF

Szczegóły informacji
typu:	Przedni Okuc	Standardowego lub niestandardowego:	standardowe
materiał:	Stal nierdzewna 316L	Ciśnienie:	3000 Psi
High Light:	ss pneumatyczne okucia , złącza przewodów pneumatycznych ze stali nierdzewnej

opis produktu

FF Przedni ferulowy typ Stal nierdzewna 316L Montaż rur Instalacja sanitarna Wysokiej jakości stal Sanmin

Złączki rurowe Opis

Złączka rurowa jest mechanizmem służącym zarówno do uszczelniania, jak i do chwytania rurki. Mechaniczna przewaga i geometria tego rodzaju mocowania powoduje szczelny montaż.

Aby zmontować, po prostu włóż rurkę do całego zestawu, aż rura oprze się o ramię korpusu okucia. Te dwie końcówki są przesuwane do przodu między nakrętką a korpusem łącznika za pomocą siły mechanicznej wytworzonej przez obracanie nakrętki w prawo. Tylna skuwka oparta jest o zwężającą się tylną część przedniego okucia, która jest napędzana siłą w zwężane ujście korpusu.

Tylny skuwka jest wyciskany promieniowo do wewnątrz na rurze, jednocześnie podnosząc przednią tuleję, aby utworzyć pełne uszczelnienie na zwężającej się powierzchni korpusu.

Obrót nakrętki o 1/4 obrotu od ścisłego położenia dłoni zapewnia stały napęd elementów uszczelniających. Zapewnia to skuteczne uszczelnienie zarówno pod wysokim ciśnieniem, jak i w warunkach bardzo wysokiej próżni.

Instrukcje Instalacji

Okucia dostarczane są w stanie zmontowanym i szczelnym dla palców. Demontaż przed użyciem może umożliwić wnikanie brudu lub innych cząstek

1. Włóż rurkę do złączki

Sprawdź, czy rura spoczywa mocno na ramieniu oprawy i czy nakrętka jest szczelna palcem. W tym miejscu zaleca się narysować znak skreślenia na heksie przedłużenia na korpusie oprawy. Znak ten będzie służyć jako wskaźnik dla punktu początkowego i prawidłowego podciągnięcia.

2 Dokręć nakrętkę

1-1 / 4 Obroty nakrętki są wymagane dla 1/4 "(6 mm) i wyżej (patrz Rys. A)

3/4 Obrót nakrętki jest wymagany dla 3/16 "(4 mm) i niżej (patrz rys. B)

Instrukcja ponownego montażu

Połączenia mogą być odłączane i przerabiane wielokrotnie, bez utraty szczelności.

1. Przed rozłączeniem oznaczyć pozycję połączenia nakrętki z korpusem łącznika.

2. Aby zmontować ponownie, użyj klucza, aby dokręcić nakrętkę do pierwotnej pozycji.

3. Dokręć delikatnie za pomocą klucza, aż wyczujesz niewielki wzrost momentu obrotowego.

Obsługa rur

Zarysowania na rurze mogą powodować nieszczelności. dlatego ważne jest ostrożne obchodzenie się z rurą w celu zmniejszenia ryzyka wycieków.

Pewne uwagi do zrobienia

1.Tuby nie mogą być ciągnięte na podłogę.

2. Nie wolno wyciągać tub na zewnątrz regału, szczególnie w przypadku dużych rur o średnicy zewnętrznej

Rury miedziane

Jeśli używasz rurki miedzianej z rolki, przytrzymaj koniec rury i zwiń rolkę na zewnątrz, umożliwiając układanie rur na płaskiej powierzchni.

Węże inspekcyjne

Użyj: Jest to wskaźnik "No-Go" i powinien być używany w następujący sposób:

Uzupełnić zgodnie z następującymi instrukcjami: 1/4 cala (6 mm), 3/8 cala, 1/2 cala (12 mm) - wykonaj 1-1 / 4 obrotu od palca ciasnego. Sprawdź szczelinę między nakrętką a korpusem za pomocą odpowiedniej wielkości miernika. Jeśli manometr łatwo wślizguje się w szczelinę, dokręć nakrętkę, aż wskaźnik nie wejdzie w szczelinę

Wysokie bezpieczeństwo

W aplikacjach, w których występują poważne warunki i wysokie ciśnienie, zalecamy następujące procedury instalacyjne:

1. Sprawdź, czy nakrętka jest szczelna

2. Włożyć rurkę (do ramienia)

3. Obracaj nakrętkę kluczem, aż rura nie obróci się swobodnie.

4. Zaznaczyć pozycję nakrętki.

5. Obróć nakrętkę o 1-1 / 4 zwojów.

Ta metoda zapewnia, że nawet jeśli średnica zewnętrzna rury jest w minimalnej tolerancji, okucia będą stykać się z rurką dla pełnego obrócenia 1-1 / 4.

Aby zapewnić maksymalne dopasowanie niezawodności i wydajności, należy zachować szczególną ostrożność przy wyborze rurki do każdego zastosowania

FAQ

P: Jaka jest twoja data dostawy?
Odp .: To zależy od liczby zamówień. Termin dostawy to 7 - 30 dni. Jeśli małe zamówienie, pls kupić z naszego sklepu aliexpress, jeśli potrzebujesz produktów awaryjnych, możemy przyspieszyć produkcję pierwszego układu.

P: jakie typy produktów możesz zrobić?
Odp .: Możemy wykonać wiele rodzajów materiałów ze stali nierdzewnej i mosiądzu, aluminium. Zawór / zawór elektromagnetyczny / zawór elektryczny / zawór pneumatyczny i produkty z butli powietrznych i tak dalej.

P: Czy Twoja firma ma wyspecjalizowany personel techniczny?
Odp .: Zaprojektuj jako swoje wymagania i uzyskaj QC, aby dokonać 100% kontroli

P: Czy produkt można wykonać za pomocą naszego logo i marki?
Odp .: Tak, oczywiście, możemy to zrobić. jesteśmy dostawcą OEM od lat i profesjonalnym wykonawcą. Ale musisz dać nam upoważnienie do pracy.

P: Ile wynosi nasza minimalna ilość zamówienia?
Odp .: Nasza minimalna ilość to 1 sztuka.

Dlaczego właśnie my

1: Różne style dla każdego produktu i całkowicie serii pneumatycznych produktów.

2: zamówienie próbki i mała ilość zamówienia jest do przyjęcia.
3: Dostosuj zgodnie ze specjalną prośbą.
4: Podaj bezpłatne informacje o produktach.
5: duże zapasy do szybkiej wysyłki.
