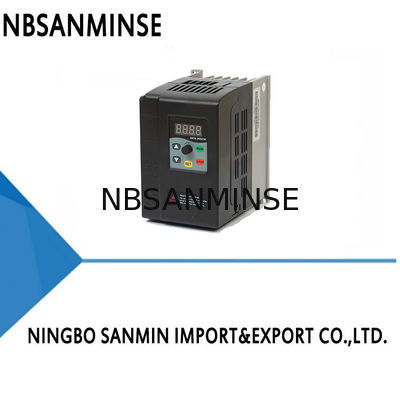

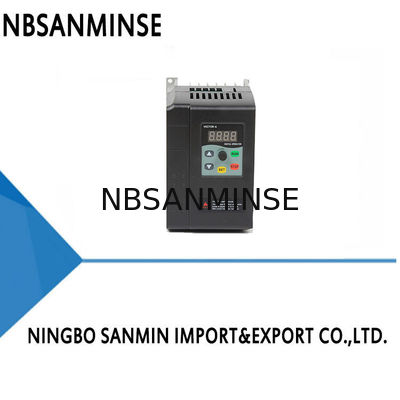

Szczegóły Produktu:
|
| Zasilacz: | 00,4 kW - 7,5 MW | Napięcie wejściowe: | 220 V-240 V/380 V-440 V |
|---|---|---|---|
| Zakres częstotliwości: | 50Hz-60Hz | Prąd wyjściowy: | 2.1A-16.1A |
| Napięcie wyjściowe: | 0-240 V/0-440 V | Tempo pracy: | -20-+50C |
| Poziom ochrony: | 100 metrów | ||
| Podkreślić: | Wprowadzenie Ac220v Universal Compact Inverter,Wprowadzenie Ac380v Universal Compact Inverter,Uniwersalny Inwerter Kompaktny 0 |
||
|

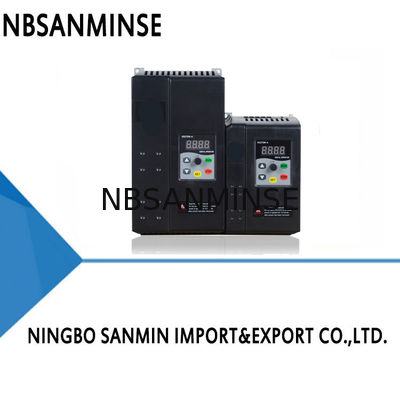

Produkt Model |
Moc Zasilacz |
Wejście Napięcie |
Prąd wyjściowy |
Odległość |
Ogólne Wymiary |
Opakowanie Wymiary |
Masa netto Masa brutto |
Szer. x Wys. |
| Dł. x Szer. x Wys. | FL350 | FL350 | ||||||
| 7,5 kW | 220 V-240 V |
50 Hz-60 Hz Trójfazowy 220 V-240 V 50 Hz-60 Hz 220 V-240 V 50 Hz-60 Hz 2,1 A |
91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,2 kg | 1,4 kg |
| 7,5 kW | 380 V-440 V | 91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,3 kg | FL350 | |
| 7,5 kW | 4,1 A | 91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,3 kg | FL350 | |
| 7,5 kW | 5,8 A | 91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,3 kg | FL350 | |
| 7,5 kW | 7,9 A | 91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,35 kg | FL350 | |
| 7,5 kW | 380 V-440 V |
50-60 Hz Trójfazowy 220 V-240 V 50 Hz-60 Hz 2,5 A |
91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,3 kg | FL350 |
| 7,5 kW | 4,1 A | 91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,3 kg | FL350 | |
| 7,5 kW | 5,8 A | 91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,35 kg | FL350 | |
| 7,5 kW | 7,9 A | 91 x 145 mm | 154 x 100 x 145 mm | 173 x 135 x 172 mm | 1,2 kg | 1,4 kg | FL350 | |
| 7,5 kW | 9,4 A | 112 x 207 mm | 218 x 215 x 174 mm | 216 x 175 x 232 mm | 2,35 kg | 2,55 kg | FL350 | |
| 7,5 kW | 12,6 A | 112 x 207 mm | 218 x 215 x 174 mm | 216 x 175 x 232 mm | 2,35 kg | 2,6 kg | Okablowanie instalacyjne | |
| 7,5 kW | 16,1 A | 112 x 207 mm | 218 x 215 x 174 mm | 216 x 175 x 232 mm | 2,35 kg | 2,6 kg | Okablowanie instalacyjne |
Cechy produktu
Kompaktowa konstrukcja, zwięzłe cechy
Doskonała wydajność, stabilna jakość
Stabilizacja napięcia wyjściowego, funkcja AVR
Szeroki zakres napięcia wejściowego
Obsługa eksportu klawiatury
Podwójne wejście analogowe
Wbudowany filtr EMC
Wbudowany regulator PID
Wbudowana miedź

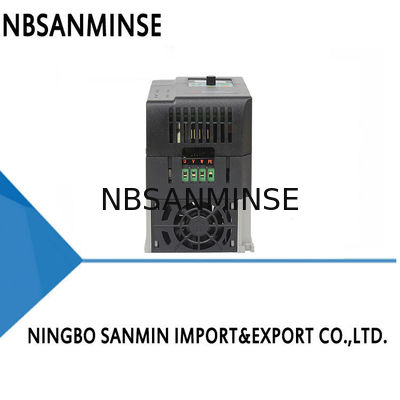

Opis funkcji zacisków
Nazwa zacisku
|
Zastosowanie zacisku |
Ustawienie i opis |
R |
| Zasilanie falownika: |
Model 380 V jest podłączony do R, S i T Model 220 V jest podłączony do R, S lub R, T Wyłącznik powietrzny powinien być używany jako urządzenie zabezpieczające przed przetężeniem na końcu wejściowego zasilania falownika. Jeśli dodano wyłącznik zabezpieczający przed upływem prądu, aby zapobiec błędnemu działaniu wyłącznika upływowego, należy wybrać urządzenie o czułości większej niż 200 mA i czasie działania większym niż 100 ms. |
S |
| T | ||
| U, V, W | ||
| Wyjście falownika, podłączone do silnika |
Aby zmniejszyć prąd upływu, linia połączeniowa silnika nie powinna przekraczać 50 metrów |
PE |
| Uziemienie |
Falownik powinien być dobrze uziemiony |
COM |
| Wspólny zacisk sygnałowy |
Potencjał zerowy analogowego sygnału wejściowego |
S1 |
| Wejście cyfrowe S1 |
Poprzez ustawienie parametru F9, domyślnie fabrycznie jest kierunek obrotów w prawo |
S2 |
| Wejście cyfrowe S2 |
Poprzez ustawienie parametru F10, domyślnie fabrycznie jest kierunek obrotów w lewo |
S3 |
| Wejście cyfrowe S3 |
Poprzez ustawienie parametru F12, domyślnie fabrycznie jest pierwszy bieg wielobiegowy |
S4 |
| Wejście cyfrowe S4 |
Poprzez ustawienie parametru F13, domyślnie fabrycznie jest i bieg wielobiegowy |
S5 |
| Wejście cyfrowe S5 |
Poprzez ustawienie parametru F14, domyślnie fabrycznie jest trzeci bieg wielobiegowy |
GND |
| Wspólny zacisk sygnałowy |
Potencjał zerowy analogowego sygnału wejściowego |
AVI |
| Wejście sygnału 0-10 V |
0-10 V, impedancja wejściowa: > 50 kΩ |
10 V |
| Zasilanie potencjometru ustawienia częstotliwości |
10 V, maksymalnie 10 mA +10 V, maksymalnie 10 mA |
ACI |
| Wejście analogowe 4-20 mA |
Impedancja wejściowa 4-20 mA: 100 Ω |
AO |
| Analogowy sygnał wyjściowy |
Ustawiane przez parametry F24 i F25 |
RA |
| Wyjście przekaźnikowe |
Ustawiane parametrem F14 |
Obciążalność styków: AC 250 V/3 A DC 24 V/2 A RB |
| RC | ||
| P: Czy można zaoferować darmowe próbki? |
O: Tak,
ale zależy od produktu, Proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055 P: Jaki jest zakres działalności?
O: Nasz zakres działalności to
usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, elementów uzdatniania sprężonego powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie,zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,złączek pneumatycznych i hydraulicznych, manometrówitp.P:Jakie rodzaje produktów można wykonać?
O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,mosiądzu, aluminiummateriałów.
takich jakwysokociśnieniowe zawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne/ siłowniki pneumatyczne/ zawory hydrauliczne/akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalni w produkcji. Ale musisz nam udzielić autoryzacji, jeśli to możliwe.P: Czy można dostarczyć oryginalne, znane marki pneumatyczne i hydrauliczne, instrumenty?O: Tak, możemy dostarczyć takie jak Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy jest dostępna gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
Środki zaradcze w środowisku ekstremalnie zimnym Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia.
Gwint G to cylindryczna rura prosta używana do połączeń bez uszczelnienia; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg P: Co zazwyczaj powoduje przepalenie cewek zaworu elektromagnetycznego?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku ekstremalnie zimnym Uszczelki
| Kauczuk fluorowy, PTFE | Niskotemperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Niskotemperaturowy smar (niski punkt płynięcia, niska lepkość) | Obróbka doprowadzania powietrza |
| Wzmocnione chłodzenie, efektywne usuwanie wody | Suszenie o ultra niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zarezerwować luz rozszerzalności | Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja |
| Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi | |
