Szczegóły Produktu:
|
| Kod: | TL-104-15C/D TL-104-20C/D. | Rozmiar (mm): | D0 50 50 D1 1/2NPT 3/4NPT D2 14 19 L1 35 45 L2 15 20 |
|---|---|---|---|
| Nazwa części: | Kołek uszczelniający zawór | Tworzywo: | żelazo |
| Ciśnienie nominalne: | 0,6MPa | Ciśnienie próbne wytrzymałości: | 1.0MPA |
| Ciśnienie testowe uszczelnienia: | 0,6MPa | Temperatura pracy: | ≤200 ℃ |
| Medium robocze: | Woda, para | ||
| Podkreślić: | Miernik poziomu płynu Pieczar do beczek herbaty,pieczar do beczek herbaty Miernik poziomu płynu |
||

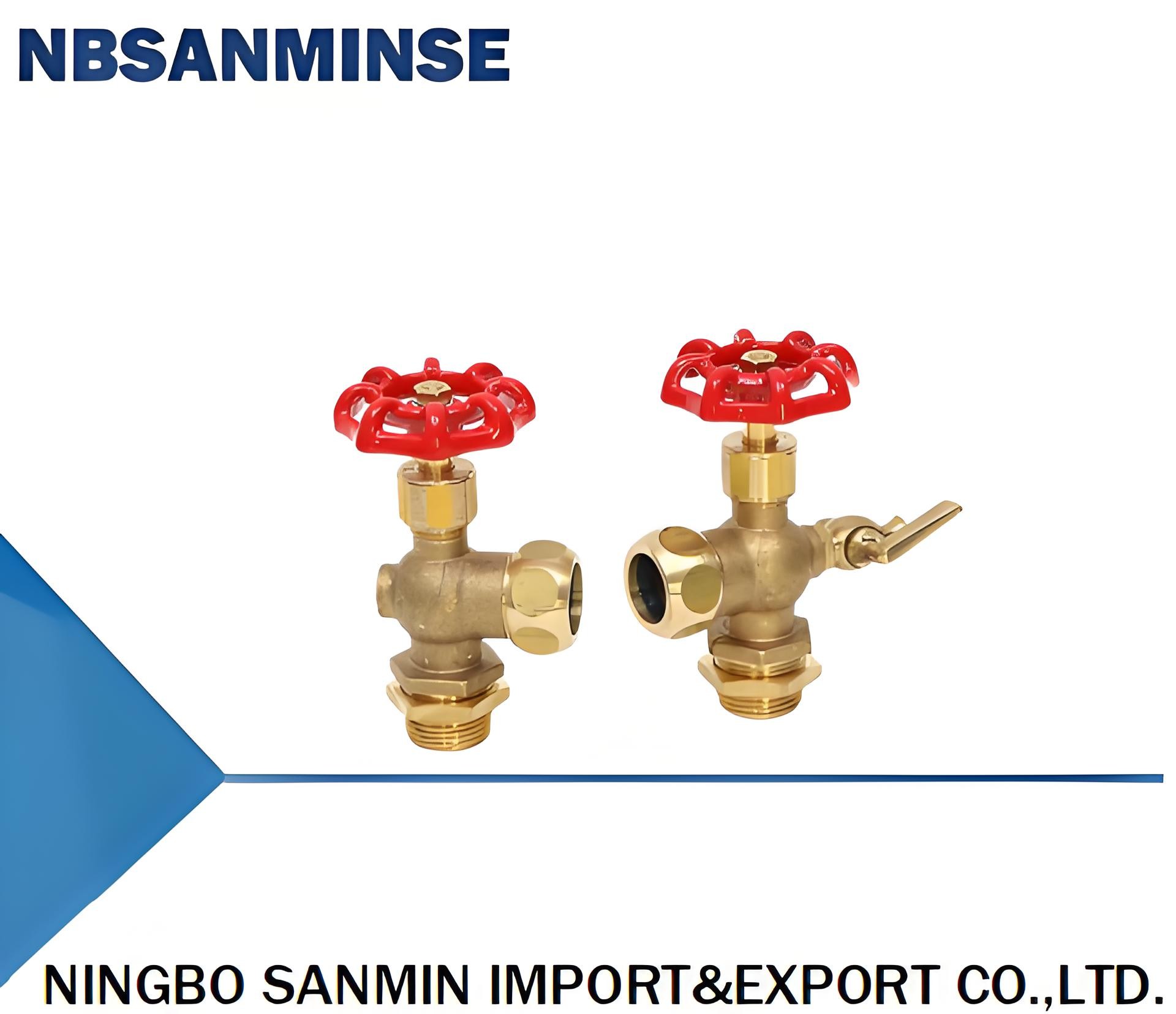

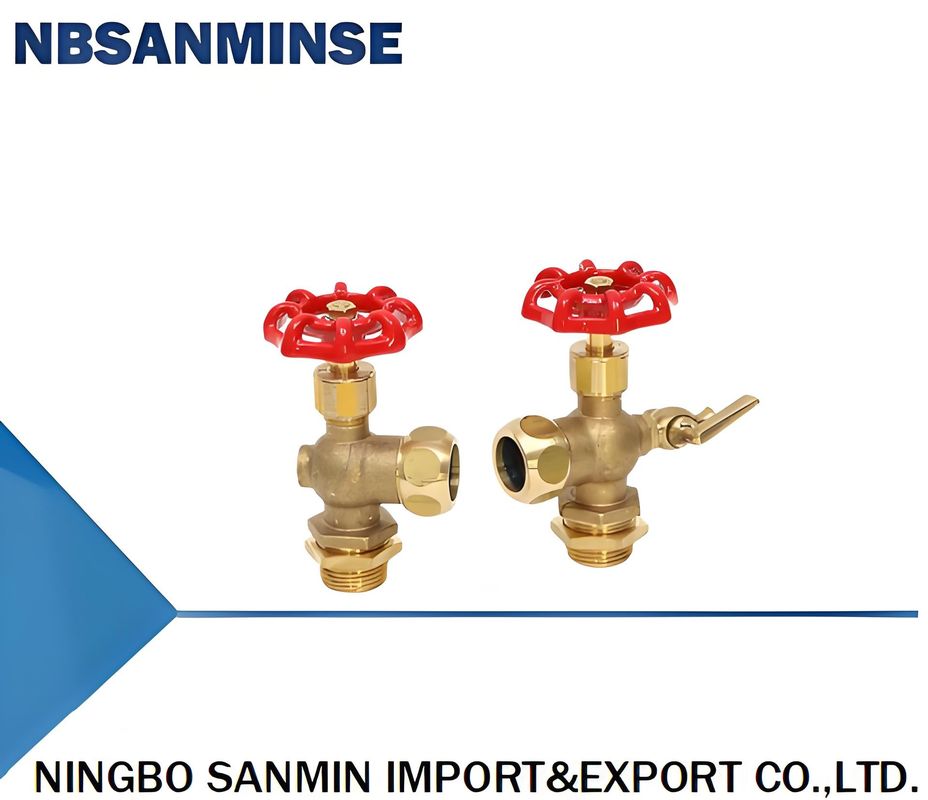

J29T-6T Miernik poziomu wody Główne parametry techniczne Ciśnienie nominalne PN0,6MPa Ciśnienie badania wytrzymałości 1,0 Ciśnienie badania uszczelniania 0,6 Temperatura robocza ≤ 200 °C Środek roboczy: woda, para
| kod | wielkość ((mm) | Nazwa części | materiał | ||||
| D0 | D1 | D2 | L1 | L2 | ciało zaworu | miedziana | |
| TL-104-15C/D | 50 | 1/2NPT | 14 | 35 | 15 | Element uszczelniający | PTFE |
| TL-104-20C/D | 50 | 3/4NPT | 19 | 45 | 20 | koło ręczne | żelazo odlewane |
| Ciśnienie nominalne | 00,6Mpa | ||||||
| Ciśnienie badania wytrzymałości | 1.0Mpa | ||||||
| Ciśnienie badania uszczelnienia | 00,6Mpa | ||||||
| temperatura pracy | ≤ 200°C | ||||||
| Środek roboczy | Woda, para | ||||||
Podręcznik produktu
Kod: TL-104-15B1 B2,B3
Nazwa: Miernik poziomu płynu do pieca herbacianego
(1) Ciśnienie nominalne PN0,6 MPa;
(2) Ciśnienie badania wytrzymałości 1,0 MPa;
(3) Ciśnienie badawcze uszczelniające 0,6 MPa;
(4) Temperatura pracy ≤ 200 °C.
Ten miernik poziomu wody nadaje się do różnych małych naczyń ciśnieniowych i pojemników do przechowywania płynu, wyświetlając poziom płynu.powierzchnia uszczelniająca wykonana jest z stopów miedzi, koło ręczne z żeliwa, rurka szklana o wysokim poziomie borosilikatów itp. Podczas montażu zewnętrzna nitka D1 zaworu miernika poziomu wody jest zgodna z wewnętrzną nitką na zbiorniku.W związku z nawiniętym połączeniem nadwozia zaworu tego produktu, w jednej specyfikacji dostępne są trzy różne rodzaje połączeń z nićami (dotyczące szczegółów patrz tabela załączona).
| Numer seryjny | Kod produktu | Średnica zewnętrzna rurki szklanej D | Węzeł łącznikowy D1 | Odległość ochrony wątroby | Rozmiar instalacji L1 | Odległość od środka L |
| 01 | 104-15B1 | 12 do 12.3 | G1/2 | 21 | 28 | Dostosowanie zgodnie z potrzebami użytkownika (określenie odpowiednich wymiarów rur szklanych, pierścieni uszczelniających i prętów ochronnych) zgodnie z poniższą tabelą |
| 02 | 104-15B2 | 12 do 12.3 | 1/2 NPT | 21 | 28 | |
| 03 | 104-15B3 | 12 do 12.3 | ZG1/2 | 21 | 28 | |
| Uwaga: Po wyjściu z fabryki produktu o kodzie 104-15B1 górne i dolne zawory są wyposażone w po jednym nawiniętym szczurze kompresyjnym D1. | ||||||
| Liczba | odległość od środka L | kod | specyfikacja | szklane rury | |
| średnica zewnętrzna | długość | ||||
| 01 | 300 | 104-15B1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15B1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15B1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15B1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15B2 | 1/2 NPT | 12 | 266 |
| 06 | 350 | 104-15B2 | 1/2 NPT | 12 | 316 |
| 07 | 400 | 104-15B2 | 1/2 NPT | 12 | 366 |
| 08 | 500 | 104-15B2 | 1/2 NPT | 12 | 466 |
| 09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
| nazwisko | Włókna | Zawór dolny | Zawór rozładowy | Rury szklane | Włócznik ochronny |
| ilość | 1 | 1 | 1 | 1 | 2 |
