Szczegóły Produktu:
|
| Sygnał wejściowy: | 4~20mA prądu stałego | Presja na zasilanie: | 1,4 ~ 7 kgf/cm2 (20 ~ 100psi) |
|---|---|---|---|
| Impedancja: | 250 ± 15Ω | Udar: | 10 ~ 150 mm 0 ~ 90 ° |
| Interfejs tchawicy: | NPT1/4 | Interfejs zasilania: | NPT1/2 (G1/2) |
| Man wskaźnika ciśnienia: | NPT1/8 | Temperatura: | -20 ℃ ~ 70 ℃ |
| Tworzywo: | Rzuć aluminium | ||
| Podkreślić: | Lokalizator zaworu gazowego,Lokalizator zaworu serii Sanmin,Lokalizator zaworu elektrycznego serii Sanmin |
||

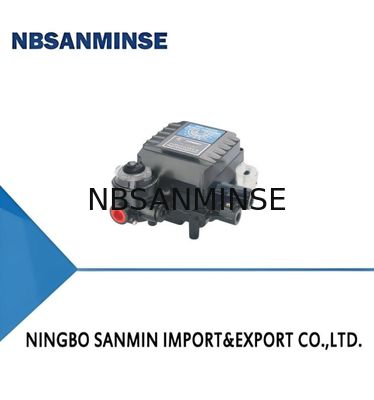

| Lokalizator zaworów elektrycznych i gazowych serii CN1000 | |
|
|
1. Posiada certyfikat CE. 2. Posiada stopień ochrony przeciwwybuchowej (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb). 3. Posiada certyfikat IP66. 4. Odporny na wysokie wibracje (bez wpływu w zakresie 5-200 Hz). 5. Interfejsy elektryczne są porowate, umożliwiają konwersję w dowolnym kierunku. 6. Kalibracja jest prosta, łatwa do wdrożenia, konwersja reakcji. 7. Nie ma potrzeby wymiany, części 1/2 mogą zakończyć sterowanie. 8. Modułowa konstrukcja części, łatwa do naprawy i konserwacji. 9. Łatwe połączenie sprzężenia zwrotnego. |
| Przede wszystkim, Przegląd produktu Pozycjoner elektryczny serii CN1000 i zawór sterujący pneumatyczny tworzą obwód sterowania z pętlą zamkniętą. Konwertuje sygnał prądu stałego sterujący systemem na sygnał napędowy do działania zaworu sterującego gazem. Jednocześnie, zgodnie ze sprzężeniem zwrotnym regulatora otwarcia, pozycja zaworu może być prawidłowo pozycjonowana zgodnie z sygnałami sterującymi wyjściem systemu. Lokalizator elektryczny jest dostępny w wersjach jedno- i dwustronnego działania (z powrotem sprężynowym) siłowników pneumatycznych. |
|
| Model | CN1000L |
CN1000R | ||
Projekt |
Prosty skok |
Kątowy skok |
||
| Jednostronnego działania | Dwustronnego działania | Jednostronnego działania | Dwustronnego działania | |
| Indaj sygnał | 4~20mA DC | Zasilanie ciśnienie | 1.4~7kgf/cm2(20~100psi) | |
| Impedancja | 250±15Ω | Skok | 10~150mm 0~90° | |
| Trachea interfejs | NPT1/4 | Interfejs zasilania | NPT1/2(G1/2) | |
| Presjainter | NPT1/8 | Stopień ochrony przeciwwybuchowej | Ex dmbⅡB(C)T6 Gb Ex iaⅡB(C)T6 Gb | |
| Protekcja stopień | IP66 | Liniowość | ±1%F.S ±2%FS | |
| Temperatura otoczenia | -20℃~70℃ | Histereza | ±1%F.S | |
| Sczułość | ±0.2%F.S±0.5%F.S | Air zużycie | 3LPM(Sup=1.4kgf/cm2,20psi) | |
| Powtarzalność | ±0.5% | Flow pojemność | 80LPM(Sup=1.4kgf/cm2,20psi) | |
| Materiał | Odlew aluminiowy |
| Waga | 2.7kg(6 lb) 2.8kg(6.2 Ib) |
|
CN1000 |
Lliniowy | SJednostronnego działania | MEx dmbⅡBT 6 Gb |
1 10 ~ 40 mm (typ prostoliniowy) M6x40L (typ obrotowy) |
1 Objętość siłownika mniejsza niż 90cm³ |
0Nie |
| RTyp obrotowy | DDwustronnego działania | CEx dmbⅡCT6 Gb |
2 40 ~ 70 mm (typ prostoliniowy) M6x63L (obrotowy) |
2 Objętość siłownika od 90 do 180 cm³ | 1 +PTM (Wbudowane sprzężenie zwrotne pozycji zaworu) | |
|
_____ |
_____ |
IEx iaⅡBT6 Gb |
3 70~100mm (liniowy) M8x40L (typ obrotowy) |
3 Objętość siłownika większa niż 180cm³ | 2 +PTM (Zewnętrzne sprzężenie zwrotne pozycji zaworu) | |
|
_____ |
_____ |
PEx iaⅡCT6 Gb |
4 100~130mm (liniowy) M8x63L (typ obrotowy) |
_____ |
3 +L/S (Wbudowany wyłącznik krańcowy) | |
|
_____ |
_____ |
NNie przeciwwybuchowy |
5 130~150mm (liniowy) NAMUR (typ obrotowy) |
_____ |
4 +L/S (Zewnętrzny wyłącznik krańcowy) | |
|
_____ |
_____ |
_____ |
_____ |
_____ |
5 +PTM+L/S (Wbudowane sprzężenie zwrotne pozycji zaworu i wyłącznik krańcowy) |
Pytanie: Czy mogliby Państwo zaoferować darmowe próbki?
Odpowiedź: Tak, ale zależy to od produktu, Proszę o kontakt z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
Pytanie: Jaki jest Państwa zakres działalności?
Odpowiedź: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych złączki, manometrów itp.
Pytanie:Wjakie rodzaje produktów mogą Państwo wykonać?
Odpowiedź: Możemy wykonać wiele rodzajów ze stali nierdzewnej, mosiądzu, aluminiumprzetwarzanie materiałów.takie jak wysokieciśnienie Zawór / zawór elektromagnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/siłownik pneumatyczny/zawór hydrauliczny/akumulator hydraulicznyprodukty i tak dalej.
Pytanie: Czy produkt może być wykonany z naszym logo i marką?
Odpowiedź: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić autoryzacji, jeśli to możliwe.
Pytanie: Czy mogą Państwo dostarczyć oryginalne znane marki pneumatyczne i hydrauliczne, instrumenty?
Odpowiedź: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
Pytanie: Czy jest dostępna gwarancja?
Odpowiedź: Tak, zazwyczaj produkty mają roczną gwarancję jakości.
Pytanie: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
Odpowiedź: Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia.
Gwint G jest cylindryczną rurą prostą używaną do połączeń bez uszczelniania; gwint PT jest stożkową rurą, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT jest również stożkową rurą o kącie profilu zęba 60 stopni, używaną głównie w Ameryce Północnej.
Pytanie: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
Odpowiedź: 1MPa=10bar≈145psi≈10kg
Pytanie: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
Odpowiedź: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,środowisko gorące, silne wibracje itp.
Pytanie: Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?
| Punkt skupienia | Środki zaradcze w środowisku o wysokiej temperaturze | Środki zaradcze w środowisku ekstremalnie zimnym |
| Uszczelki | Kauczuk fluorowy, PTFE | Nisko-temperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy |
| Smarowanie | Wysokotemperaturowy smar syntetyczny (niska lotność) | Nisko-temperaturowy smar (niski punkt płynięcia, niska lepkość) |
| Uzdatnianie powietrza zasilającego | Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie |
| Elementy metalowe | Zarezerwować luz rozszerzalności | Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno |
| Elementy sterujące | Cewki o wysokiej odporności termicznej, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno |
| Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
