Szczegóły Produktu:
|
| Forma roli: | Podwójne działanie pojedynczego działania | Sygnał wejściowy: | 4-20 MADC |
|---|---|---|---|
| Ciśnienie: | 1,4-7 kgf/cm2 (0,14-0,7mpa) | Wyjazd: | 10-150mm 0-60° 0-90° |
| Temperatura przechowywania: | -40-80 ℃ | Temperatura: | -30-70℃ |
| Tworzywo: | Stop aluminium | Waga: | 1,5 kg |
| Podkreślić: | Lokalizator zaworu z lekkich stopów aluminium,Inteligentny lokalizator zaworu elektrycznego Sanmin,Lekkie urządzenie lokalizujące zawory elektryczne |
||

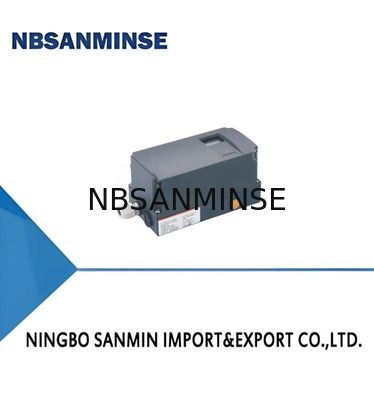

CN5000 inteligentny lokalizator zaworu elektrycznego |
|
|
|
1Ten lokalizator ma wewnętrzną pełną kontrolę cyfrową, wysoką niezawodność, dobrą stabilność, małą objętość, lekką wagę itp. 2Bez żadnych narzędzi, po prostu naciśnij interfejs lokalizatora na kilku przyciskach, może zakończyć debugowanie. 3Funkcje są proste w ustawieniu i regulacji sposobu reakcji jest/jeśli,typu zaworu otwartego/zamkniętego, charakterystyki wyjściowej,prostości ruchu lub kąta uderzenia oraz bezpośrednich ustawień. |
|
Po pierwsze, przegląd produktu CN5000 inteligentny elektryczny pozycjonator zaworów, wykorzystujący w pełni cyfrowe sterowanie i działanie, odpowiedni do ruchu prosty lub kątowy czynników pneumatycznych.Jednorazowe działanie i podwójne działanieLokalizator jest instrumentem systemu dwóch przewodów, zapewniający funkcję regulacji PlD, ale jako regulator i pozycjonator urządzenia sterowania inteligentnego.Lokalizator 4 ~ 20 mA przez sygnały wejściowe do sterowania, PlD sterowanie przez + 24 VDC zasilacz wyjściowy obwód seryjny z nadajnikiem,Oprócz całego sygnału wyjściowego sterownika prąd zostanie przekształcony w główne funkcje regulacji napędu., ma odpowiednie tarcie w drążku zaworu,zmiana ciśnienia średniego spowodowana siłą nierównoważoną, tak aby otwór zaworu odpowiadający sygnałom sterowania wyjściem regulacji osiągnął prawidłowe ustawienieWspiera protokół komunikacji HART. |
|
| Model | CN5000 | |
| Formularz roli | Jednorazowe działanie | Podwójne działanie |
| sygnał wejściowy | 4-20mADC | |
| Minimalny sygnał prądu | 30,0 mA (typ standardowy), 3,8 mA (HART) | |
| Ciśnienie wejściowe powietrza | 1.4-7Kgf/cm2 ((0,14-0,7MPa) | |
| Wycieczka | 10- 150 mm | 0-60° 0-90° |
| Interfejs zasilania | G1 / 2, NPT 1 / 2 (opcjonalnie) | Błąd histerezy | ± 0,5% F.S. |
| Interfejs podaży powietrza | NPT 1 / 4 (opcjonalnie) | Dokładność powtarzania | ± 0,3% F.S. |
| Stopień ochrony | IP65 | Ocharakterystyka wyjściowa | Liniowy, równy procent, szybki otwór |
| Wartość odporna na wybuchy | Wyłącznie 6 Gb | Wzór odporny na trzęsienia ziemi | 6G |
| Stemperatury torage | -40-80°C | Komunikacja (opcjonalna) | Komunikacja HART |
| Wtemperatura pracy | -30-70°C | Odpowiedź | 4-20mA ((DC24V) |
| wilgotność środowiska | 5-95 RH (w temperaturze 40°C) | Mwęglowodany | Stopy aluminium |
| Lw roku | ± 1% F.S. | WOsiem | 1.5kg |
| Impedancja | Zwykły3250/20Madc,HART340/20mADC | Pnie | Spray elektryczny z poliesteru epoksydowego |
|
* Powyższe parametry przy temperaturze atmosferycznej 20 °C wynoszą 760 mmHg, wilgotność względna 65% RH dla punktu odniesienia. Po trzecie, instrukcje montażu 1Źródło łączy się z lokatorem z napędami pneumatycznymi. 2. Naciśnij klawisze "+" i "_" aby uruchomić zawór w połowie otwarcia, obserwuj wartość wyświetlaną czy w 50% jeśli nie, obróć zestaw biegów, aby był w tym zakresie;Naciśnij "+" z kombinacją klawiszy "_", Wartości pozycji zaworu na ekranie obserwacyjnym zaworu napędowego są w zakresie następującej zmiany: A,Prostota (20%-80%). B,Równik uderzenia (5%-95%). 3. W tym samym czasie przytrzymaj klawisze funkcji i "+" klawisze jest więcej niż więcej niż 5 sekund, rozpocząć automatyczną inicjalizację. 4Po pomyślnym uruchomieniu zgodnie z FLNSH, model funkcji wciśnij jest większy niż 5 sekund do wyjścia. 5. Przytrzymaj klawisz funkcji dłużej niż 5 sekund, aby wprowadzić menu kliknij "+3key changes value, and then click"-"key recovery value. |
|||
| Model | Forma funkcjonalna | Harmonogram produkcji | Tryb AWpływ | Rodzaj zabezpieczenia | Interfejs elektryczny | GazInterfejs obwodu | Rodzaj instalacji |
| CN 5000 |
0Standardowy funkcja |
S podróże kolejowe | S Jednorazowe działanie |
N Typ zwykły |
1G1/2 (opcja) | 1Rc1/4 (opcje) | 0Standardowe akcesoria do montażu (prosto) |
| 1Funkcja zwrotnej informacji o pozycji zaworu | R Podróż pod kątem | D Podwójne działanie | ATyp bezpieczeństwa wewnętrznego | 2NPT1/2 (opcja) | 2NPT 1 / 4 (opcje) | 0Akcesoria do instalacji (zobacz zdjęcie) | |
| 2HART | _____ | _____ | BTyp przeciwpożarowy | _____ | _____ |
0Kwarterturen instalacja (rozmiar zamówiony przez kupującego) |
|
| Wpływ zwrotny z pozycji zaworu 3 + HART | _____ | _____ | _____ | _____ | _____ | _____ |
