Szczegóły Produktu:
|
| Forma roli: | Podwójne działanie pojedynczego działania | Sygnał wejściowy: | 4-20 MADC |
|---|---|---|---|
| Ciśnienie: | 1,4-7 kgf/cm2 (0,14-0,7mpa) | Wyjazd: | 10-150mm 0-60° 0-90° |
| Temperatura przechowywania: | -40-80 ℃ | Temperatura: | -30-70℃ |
| Tworzywo: | Stop aluminium | Waga: | 1,5 kg |
| Podkreślić: | Lokalizator zaworu z lekkich stopów aluminium,Inteligentny lokalizator zaworu elektrycznego Sanmin,Lekkie urządzenie lokalizujące zawory elektryczne |
||

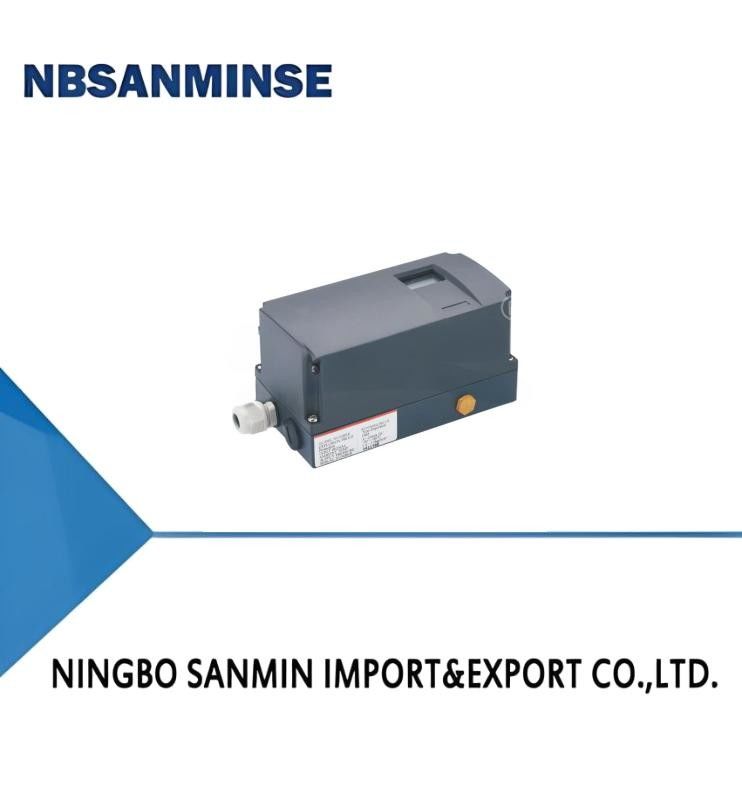

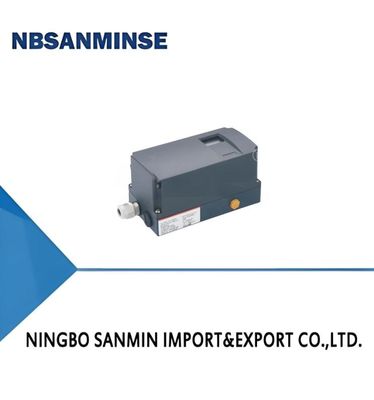

Inteligentny pozycjoner zaworu elektrycznego CN5000 |
|
|
|
1. Ten pozycjoner posiada wewnętrzne, w pełni cyfrowe sterowanie, wysoką niezawodność, dobrą stabilność, małą objętość, niewielką wagę itp. 2. Wygodne debugowanie. Bez żadnych narzędzi, wystarczy nacisnąć kilka przycisków na interfejsie pozycjonera, aby zakończyć debugowanie. 3. Funkcje są proste do ustawienia i regulacji sposobu reakcji IS/kiedy, typu otwarcia/zamknięcia zaworu, charakterystyki wyjściowej, prostej lub kątowej drogi ruchu, a także bezpośrednich ustawień. |
|
Najpierw, Przegląd produktu Inteligentny pozycjoner zaworu elektrycznego CN5000, wykorzystujący w pełni cyfrowe działanie i obsługę, nadaje się do pneumatycznych siłowników o ruchu prostym lub kątowym. Może być stosowany z mechanizmem jedno- i dwustronnego działania. Pozycjoner jest przyrządem dwuprzewodowym, zapewniającym funkcję regulacji PID, ale jako wysoce inteligentne urządzenie sterujące regulatora i pozycjonera. Pozycjoner steruje sygnałami wejściowymi 4-20 mA, sterowanie PID odbywa się za pomocą zasilania +24 VDC w obwodzie szeregowym z nadajnikiem. Jednocześnie, oprócz kompletnego sygnału wyjściowego regulatora, konwertuje go na główne funkcje regulatora napędowego, posiada zgodnie z tarciem trzpienia zaworu podczas pracy, odchylenie spowodowane zmianą ciśnienia medium spowodowane niezrównoważoną siłą, tak aby otwarcie zaworu odpowiadało sygnałom sterującym regulatora, aby osiągnąć prawidłowe pozycjonowanie. Obsługuje protokół komunikacyjny HART. |
|
| Model | CN5000 | |
| Forma działania | Jednostronne działanie | Dwustronne działanie |
| Sygnał wejściowy | 4-20mADC | |
| Minimalny sygnał prądowy | 3,0 mA (typ standardowy), 3,8 mA (HART) | |
| Ciśnienie powietrza na wejściu | 1,4-7 kgf/cm2 (0,14-0,7 MPa) | |
| Droga ruchu | 10-150 mm | 0-60° 0-90° |
| Interfejs zasilania | G1/2, NPT 1/2 (opcja) | Błąd histerezy | ±0,5% F.S |
| Interfejs dopływu powietrza | NPT 1/4 (opcja) | Dokładność powtórzenia | ±0,3% F.S |
| Stopień ochrony | IP65 | OCharakterystyka wyjściowa | Liniowa, procentowa, szybkie otwarcie |
| Stopień przeciwwybuchowości | Ex ia II CT6 Gb | Poziom odporności na wstrząsy | 6G |
| STemperatura przechowywania | -40-80°C | Komunikacja (opcja) | Komunikacja HART |
| , mosiądzu, aluminiumTemperatura pracy | -30-70°C | Sprzężenie zwrotne | 4-20mA (DC24V) |
| Wilgotność otoczenia | 5-95% RH (przy 40°C) | Materiał | Stop aluminium |
| Liniowy | ±1% F.S | , mosiądzu, aluminiumaga | 1,5 kg |
| Impedancja | Zwykła 3250/20mA DC, HART 340/20mA DC | Pomalowanie | Epoksydowo-poliestrowe malowanie proszkowe |
|
* Powyższe parametry odnoszą się do temperatury otoczenia 20°C, ciśnienia atmosferycznego 760 mmHg, wilgotności względnej 65% RH jako punktu odniesienia. Trzecia, Instrukcje instalacji 1. Główny wał do połączenia z pozycjonerem z siłownikiem pneumatycznym. Połączenia rur wyjściowych nie mogą wykazywać wycieków. 2. Naciśnij kombinację klawiszy "+" i "-", aby przesunąć zawór do połowy otwarcia, obserwuj, czy wartość na wyświetlaczu wynosi 50%. Jeśli nie, obróć pokrętło nastawcze, aby umieścić ją w tym zakresie; Naciśnij kombinację klawiszy "+" i "-", obserwuj, czy wartości pozycji zaworu na ekranie mieszczą się w poniższym zakresie zmian: A. Ruch prosty (20%-80%). B. Ruch kątowy (5%-95%). 3. Jednocześnie przytrzymaj klawisze funkcyjne i "+" przez ponad 5 sekund, aby rozpocząć automatyczną inicjalizację. 4. Po pomyślnej inicjalizacji, zgodnie z FINISH, naciśnij klawisz trybu funkcyjnego przez ponad 5 sekund, aby wyjść. 5. Przytrzymaj klawisz funkcyjny przez ponad 5 sekund, aby wejść do menu, kliknij klawisz "+3", aby zmienić wartość, a następnie kliknij klawisz "-", aby przywrócić wartość. Naciśnij klawisz trybu przez ponad 5 sekund, aby zapisać i zakończyć. |
|||
| Model | Forma funkcjonalna | Schemat wyjściowy | Tryb działaniaTyp ochrony | Interfejs elektryczny | Gaz | Interfejs obwoduTyp instalacji | CN5000 |
| 0 Standardowy |
funkcja Ruch prosty |
S Działanie jednostronne | N Typ zwykły |
1 G1/2 (opcja) |
1 Rc1/4 (opcje) | 0 Standardowe akcesoria montażowe (proste) | 1 Funkcja sprzężenia zwrotnego pozycji zaworu |
| R Ruch kątowy | D Działanie dwustronne | A Typ iskrobezpieczny | 2 NPT1/2 (opcja) | 2 NPT 1/4 (opcje) | 0 Akcesoria montażowe (kształt widoczny na zdjęciu) | 2 HART | |
| _____ | P: Czy można zaoferować darmowe próbki? | P: Czy można zaoferować darmowe próbki? | _____ | P: Czy można zaoferować darmowe próbki? | P: Czy można zaoferować darmowe próbki? |
(rozmiar niestandardowy dla kupującego) 3 Sprzężenie zwrotne pozycji zaworu + HART |
|
| _____ | P: Czy można zaoferować darmowe próbki? | P: Czy można zaoferować darmowe próbki? | P: Czy można zaoferować darmowe próbki? | P: Czy można zaoferować darmowe próbki? | P: Czy można zaoferować darmowe próbki? | P: Czy można zaoferować darmowe próbki? |
O: Tak,
ale zależy to od produktu, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055 P: Jaki jest zakres działalności?
O: Nasz zakres działalności to
usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,złączek pneumatycznych i hydraulicznych , manometrów itp.P:Jakie rodzaje produktów można wykonać?
O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,, mosiądzu, aluminiumobróbka materiałów.
takich jak zawory wysokociśnieniowe, zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne/ siłowniki pneumatyczne/ zawory hydrauliczne/akumulatory hydrauliczneprodukty i tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy można dostarczyć oryginalne produkty znanych marek pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie jak Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
Środki zaradcze w środowisku ekstremalnie zimnym Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia.
Gwint G jest cylindryczną rurą prostą używaną do połączeń bez uszczelnienia; gwint PT jest stożkową rurą, która polega na deformacji i uszczelnieniu samego gwintu; NPT jest również stożkową rurą o kącie profilu zęba 60 stopni, używaną głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku ekstremalnie zimnym Uszczelki
| Fluoroskręt, PTFE | Nitrlowa niskotemperaturowa, kauczuk silikonowy, poliuretan | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zarezerwować luz rozszerzalności | Wybierać materiały o udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja |
| Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi termicznie | |
