Szczegóły Produktu:
|
| Sygnał wejściowy: | 4 ~ 20 mA DC | Impedancja: | 250 ± 15q |
|---|---|---|---|
| Presja na zasilanie: | 1,4 ~ 7 kgf/cm2 (20 ~ 100psi) | Udar: | 10 ~ 150 mm 0 ~ 90 ° |
| Interfejs tchawicy: | NPT1/4 | Interfejs manometru: | NPT1/8 |
| Interfejs zasilania: | NPT1/2 (G1/2) | Temperatura: | -20 ℃ ~ 70 ℃ |
| Tworzywo: | Odlewane aluminium | ||
| Podkreślić: | lokalizator zaworu elektrycznego,Lokalizator zaworu elektrycznego serii Sanmin,Lokalizator zaworu gazowego |
||

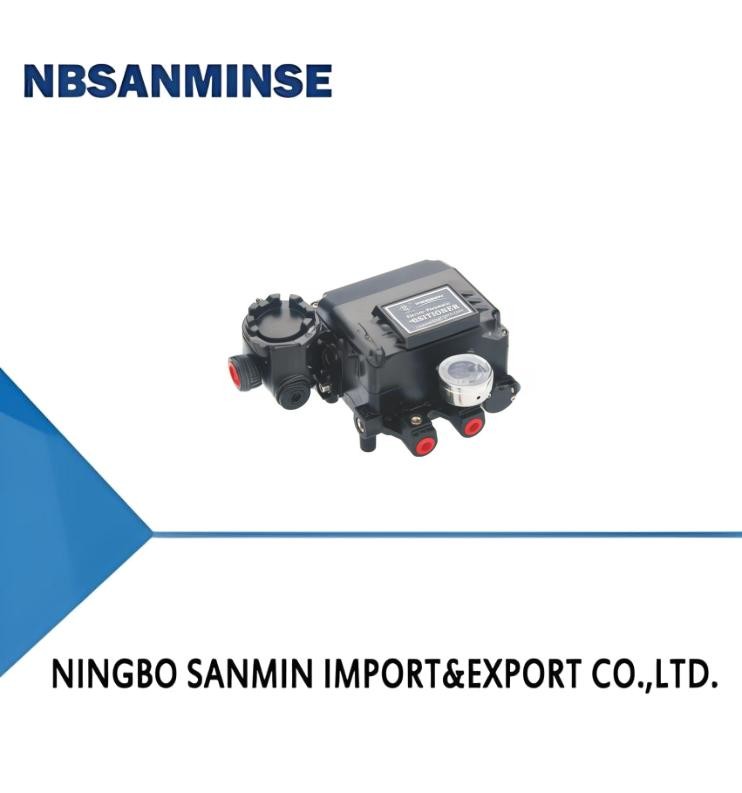

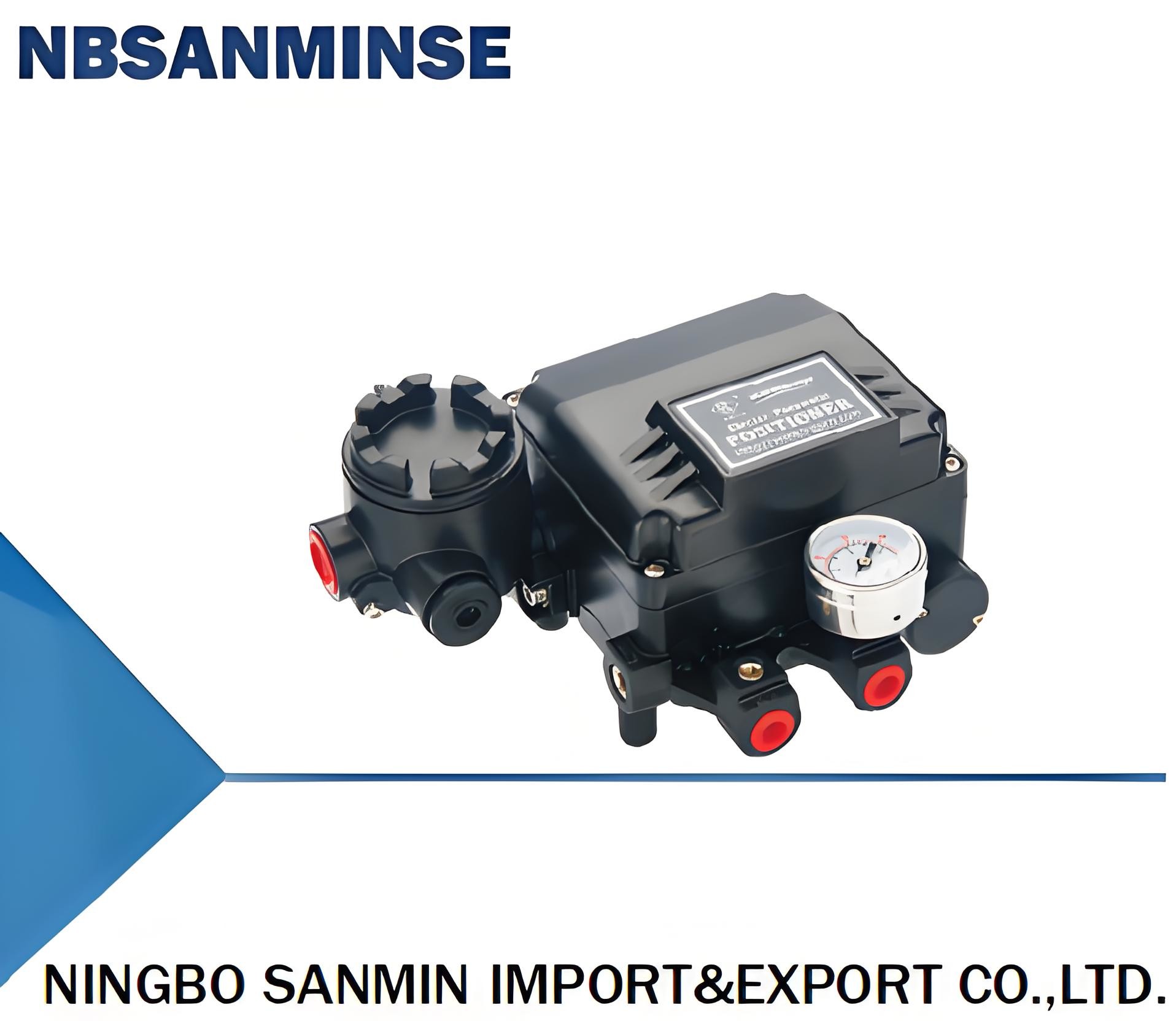

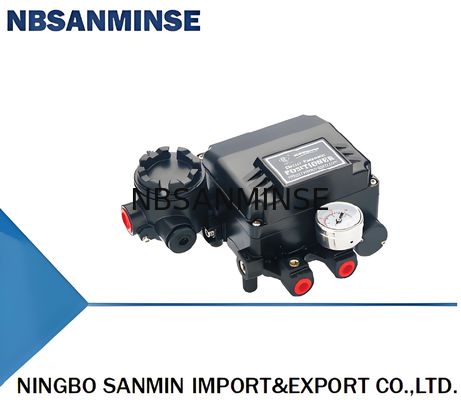

Wyroby elektryczne i lokalizator zaworu gazowego |
|
|
|
1.Przez certyfikację CE 2.Przez certyfikację przeciwwybuchową (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb) 3.Przez certyfikację IP66 4.Z wysokimi wibracjami (bez wpływu w zakresie 5-200 Hz) 5.Interfejs elektryczny jest porowatej formy, do każdego kierunku połączenia 6Kalibracja jest prosta, łatwa w realizacji, konwersja reakcji 7- Nie trzeba zmieniać, pół równych części może zakończyć kontrolę. 8.Konstrukcja modułowa części, łatwa do naprawy i konserwacji |
Po pierwsze, przegląd produktu Elektryczny pozycjonator serii YT 1000 i zawór sterujący pneumatyczny stanowią obwód sterujący zamkniętą pętlą.Aby przekształcić sygnał prądu stałego system sterowania jest podany do napędu litery zaworu gazowego działania zaworu sterowaniaW tym samym czasie zgodnie z regulatorem sprzężenia zwrotnego otworu, aby ustawić pozycję zaworu, można skorygować pozycjonowanie zgodnie z sygnałami sterowania wyjściem systemu.Elektryczny lokalizator jest dostępny w postaci jedno działających (rodzaj sprężyny zwrotnej) i podwójnych czynników pneumatycznych.. |
|
| Model | YT1000L | YT1000R | ||||||
| projekt | Przejazd wprost | Podróż kątowa | ||||||
| Jednorazowe działanie | Podwójne działanie | Jednorazowe działanie | Podwójne działanie | |||||
| sygnał wejściowy | 4 ~ 20 mA prądu stałego | |||||||
| Impedancja | 250±15Q | |||||||
| Ciśnienie napędu | 1.4~7kgf/cm2 ((20~100psi) | |||||||
| Udar mózgu | 10~150 mm 0~90° | |||||||
| TInterfejs śluzowy | NPT1/4 | |||||||
|
Presure rozmiarinterfejs |
NPT1/8 | |||||||
| Interfejs zasilania | NPT1/2 ((G1/2) | |||||||
| Wartość odporna na wybuchy | Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb | |||||||
| Protacjastopień | IP66 | |||||||
| Środowiskotemperatury | -20°C~70°C | |||||||
| Libliskość | ±1%F.S±2%FS | |||||||
| Hysteresa | ± 1% F.S. | |||||||
| Sujemność | ±0,2%F.S±0,5%F.S. | |||||||
| Powtarzalność | ± 0,5% | |||||||
| Ai zużycie | 3LPM ((Sup=1,4kgf/cm2,20psi) | |||||||
| Fniskiepojemność | 80LPM ((Sup=1,4kgf/cm2,20psi) | |||||||
| Mwęglowodany | Odlewany aluminium | |||||||
| WOsiem | 2.7kg ((6lb) 2.8kg ((6.2lb) | |||||||
| Model | Ruch aktuatora | Rodzaj działania | Wartość odporna na wybuchy | Formularz paska zwrotnego | Otwór wydechowy zaworu pilotażowego | Opcje | ||
| YT-1000 | L Liniowy | S Działanie pojedyncze | M Ex dmbIIBT6 Gb |
1 10 ~ 40 mm ((Liniarne) M6x40L (typ rotacyjny) |
1 objętość siłownika jest mniejsza niż 90 cm3 | 0 Nie | ||
| R Typ obrotowy | D Podwójne działanie | C Ex dmb IICT6 Gb |
2 40~70 mm ((Liniarne) M6x63L (typ obrotowy) |
2 Pojemność napędu 90-180 cm 3 | 1 +PTM ((wbudowana pozycja zaworu.Wrażenia zwrotne) | |||
| I Wyjście IIBT6G b |
3 70~100 mm (liniowy) M840L (typ rotacyjny) |
3 objętość siłownika większa niż 180 cm3 | 2 +PTM ((Wracająca informacja o pozycji zewnętrznej zaworu) | |||||
| P EX iaIIC16G b |
4 100-130 mm (liniowe) M863L (typ obrotowy) |
3 +L/S (wbudowany przełącznik nieograniczony) | ||||||
| N Nieprzepuszczalność |
5 130-150 mm (liniowy) NAMUR ((Rotary type) |
4 +L/S ((Przejściowa granica.wyłącznik) | ||||||
| 5+PTM+L/S ((Wbudowany zawór, sprzężenie zwrotne pozycji i przełącznik graniczny) | ||||||||
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
