CN 8000 Sanmin Seria inteligentnych elektrycznych urządzeń pozycjonujących zawory

Place of Origin: CHINA Nazwa handlowa: NBSANMINSE
Orzecznictwo: CE Numer modelu: CN8000

Szczegóły informacji

Rodzaj instalacji: Konwencjonalny liniowy udar zdalny - typ liniowy skok konwencjonalny skok kątowy zdalny - typ skoku Forma aktorska: Podwójne działanie pojedynczego działania
Klasa przeciwwybuchowa: Nie odporny na wybuchy Ex ia IIC T4/T6 Ga Ex d IIC T6 Gb Power - poza stanem: Resetowanie wstrzymania - pozycja
Minimalna temperatura otoczenia: -20 ℃ -40 ℃ Materiał powłoki: Stop aluminium
Sygnał LNPUT: 4-20mA prądu stałego Minimalny prąd roboczy: 3,8 mA
Impedancja wejściowa: 120 Ω

opis produktu

CN8000 Seria inteligentnego elektrycznego pozycjonera zaworu

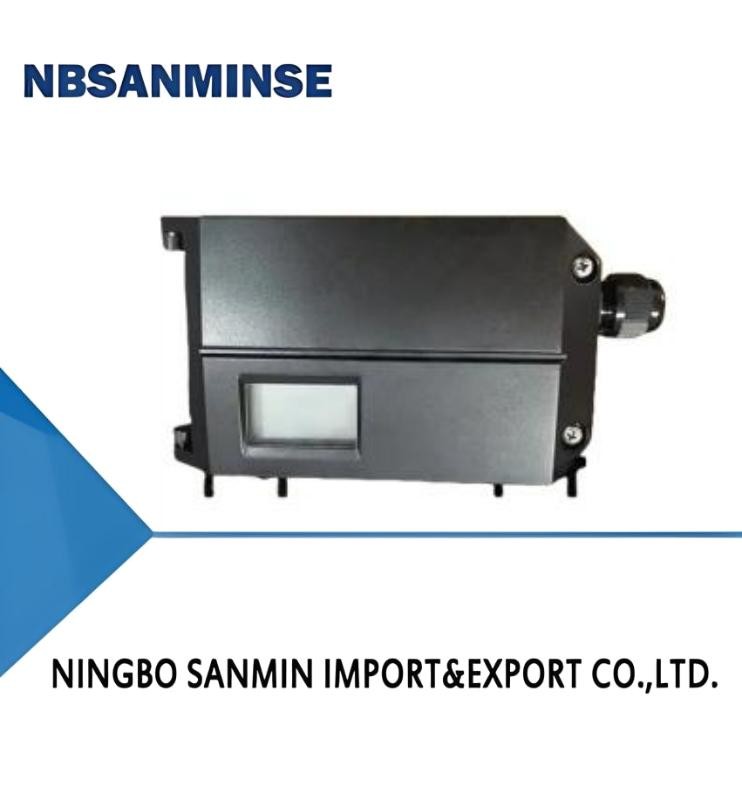

CN 8000 Sanmin Seria inteligentnych elektrycznych urządzeń pozycjonujących zawory 0

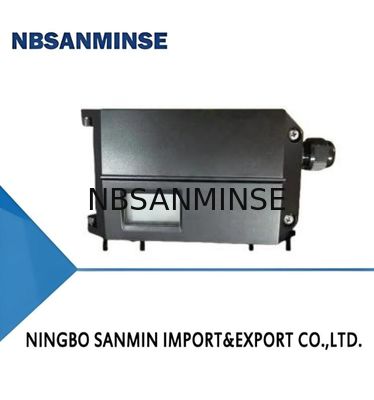

CN 8000 Sanmin Seria inteligentnych elektrycznych urządzeń pozycjonujących zawory 1
1.Przeczytaj uważnie instrukcje instalacyjne przed zainstalowaniem pozycjonera.Instaluj pozycjoner zgodnie z opisanymi wymaganiami instalacyjnymi.Zwróć uwagę na kilka kluczowych punktów instalacji.Na przykład:, przed instalacją potwierdzić początkowe położenie pozycjonera lub wału sprzężenia zwrotnego czujnika typu zdalnego; podczas instalacji nie obracać wału sprzężenia zwrotnego o 360°.Do konwencjonalnych pozycjonatorów przemieszczania się w prosty sposób, upewnij się, że górna płaszczyzna obudowy pozycjonera jest pod kątem prostym do głównego wału zaworu.kąt obrotu pręta sprzężenia zwrotnego pozycjonera spełnia wymagania instalacyjne.
2Po zainstalowaniu pozycjonera na zawór, podłącz źródło powietrza i okablowanie elektryczne.Wprowadzenie sygnału 4 - 20mA do aktywacji pozycjonera.
3Po włączeniu pozycjonera system znajduje się w stanie niezainicjowanym przed zakończeniem funkcji inicjalizacji.i interfejs najpierw wyświetla wartość procentową czujnika.

Przegląd produktu
Inteligentne elektropneumatyczne urządzenia pozycjonujące zawory serii CN8000 są stosowane w połączeniu z czynnikami pneumatycznymi.W celu uzyskania zestawu kontroli pozycji zaworu otrzymują sygnał prądu stałego 4 - 20mA z systemu automatycznego sterowaniaTymczasem zbierają sygnał z czujnika pozycji, aby uzyskać rzeczywistą pozycję zaworu.kontrolują dopływ i odpływ powietrza z napędu pneumatycznego, kierowanie pozycją zaworu do osiągnięcia punktu ustawienia.

Rodzaj instalacji Konwencjonalny bieg liniowy
Odległość - typ układu liniowego
Konwencjonalny układ kątowy
Odległość - typ układu kątowego
Podział - rodzaj
ActiFormularz Jednorazowe działanie
Podwójne działanie
Stopień odporny na wybuchy Nie odporny na wybuchy
Ex ia IIC T4/T6 Ga
Ex d IIC T6 Gb
Sygnał zwrotny Nie ma
Mam.
HARTCKomunikacja Nie ma
Mam.
MoświetlenieBrakieta Nie ma
Przyczepka do układu biegów liniowych
Uroczyste uchwyty układu układu układu układu
Komponenty manometrów Nie ma
Mam.
Stan wyłączenia Zresetować
Pozycja utrzymania
Minimalna temperatura otoczenia -20°C
-40°C
Materiał powłoki ALustopu mineralnego
SwęgielnyJa...nput 4-20mA prądu stałego
MInaum prąd roboczy 30,8 mA
Ja...Impedancja wprowadzania 120Ω
Atemperatura otoczenia

Wersja ogólna: -20°C ~ + 70°C

Wersja o niskiej temperaturze: -40°C ~ + 70°C

Maksymalna temperatura przeciwwybuchowa w środowisku T4 wynosi + 60°C. Maksymalna temperatura przeciwwybuchowa w środowisku T6 wynosi + 40°C



Powietrzewymagania dotyczące źródła

Zgodność z ISO 8573-1

Rozmiar i gęstość cząstek stałych:klasa 3

Poziom rosy: klasa 3

Zawartość oleju: klasa 3



Odporność drgań

00,15 mm, 10 Hz-60 Hz, 20 cykli na oś

20 m/s2, 60 Hz-500 Hz, 20 cykli na oś

Zalecany zakres ciągłego działania całego zaworu sterującego 20 m/s2 bez szczytu rezonansu

Źródło 00,14-0,7 MPa
Wpływ

Pożywienie
2 bar:40,8 Nm3/h
4 bar:80,0 Nm3/h
6 bar:11.2 Nm3/h

Wydechy (przestawienie)
2 bar:50,9 Nm3/h
4 bar:90,8 Nm3/h
6 bar:130,7Nm3/h

Wydechy (Czekaj...pozycja)
2 bar:60,6 Nm3/h
4 bar:11.1 Nm3/h
6 bar:150,6 Nm3/h

Sstan teadypowietrzezużycie ≤ 0,4 l/min
Podstawowebłąd ≤ 1,0%
Hysteresa ≤ 1,0%
Interfejs elektryczny M20x1.5
Interfejs pneumatyczny G1/4
WOsiem 20,0 kg
ProtacjaPoziom IP66
Stopień odporny na wybuchy Ex 1a IIC T4/T6 Ga



CN 8000 Sanmin Seria inteligentnych elektrycznych urządzeń pozycjonujących zawory 2CN 8000 Sanmin Seria inteligentnych elektrycznych urządzeń pozycjonujących zawory 3 Interfejs elektryczny Dwypis
IN+ 4-20 mA sygnał ustawieniowy +
IN- 4-20 mA sygnał ustawiania...
OUT+ Moduł sygnału zwrotnego 18-30V DC +
Wychodzimy. Moduł sygnału zwrotnego 4-20 mA
CN 8000 Sanmin Seria inteligentnych elektrycznych urządzeń pozycjonujących zawory 4 Interfejs pneumatyczny Dwypis
SUP Wejście źródła powietrza
OUT1 Lotnisko pilotażowe 1
OUT2 Wylotowa odsłona powietrza 2, używana podczas podwójnego działania
