Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Błąd powtarzalności: | ≤1% |
|---|---|---|---|
| Gwarancja: | 1 rok | Aplikacja: | Automatyczne urządzenie ochrony nadciśnienia |
| Podkreślić: | Kontroler przełącznika ciśnienia antykorozyjnego,Kontroler przełącznika średniego ciśnienia |
||
Przegląd

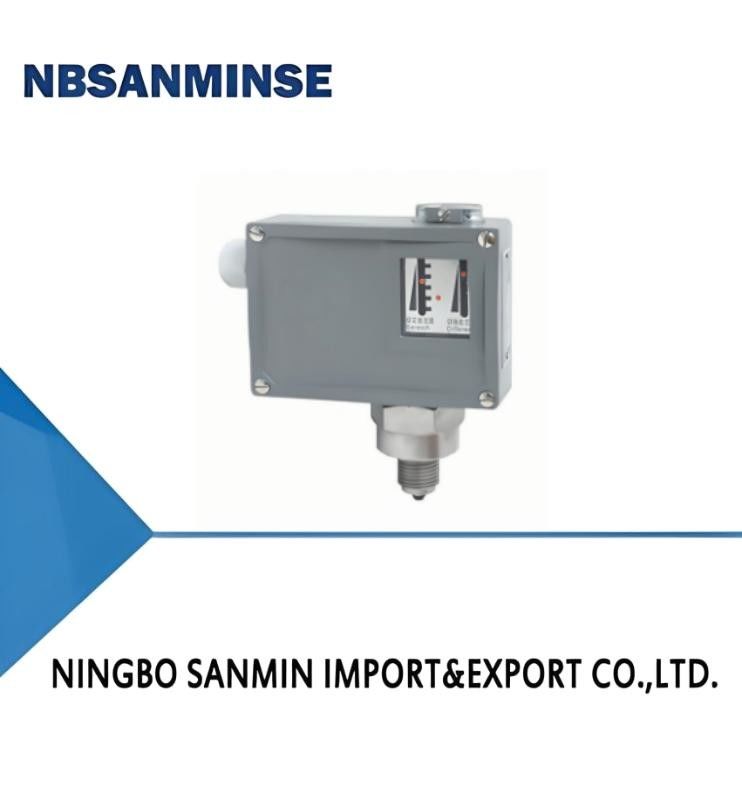

Przełącznik ciśnienia TL1102 (ciśnienie przeciwlękowe przeciw korozji) /regulator ciśnienia posiada czujnik typu miotacza, który może być stosowany w przypadku gazów korozyjnych i płynnych nośników.
Wartość ustawienia przełącznika ciśnienia TL1102 (ciśnienie przeciętne przeciw korozji) /regulatora ciśnienia jest regulowana, z zakresem regulacji od -0,1 do 6,3 MPa. Zakres temperatury do użytku jest szeroki.
Główne osiągi techniczne
| Często | Rodzaj odporny na wybuch | |
|---|---|---|
| Wiszkość robocza | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Element przełączania | mikrowyłącznik | Wyłącznik zamknięty |
| Stopień odporny na wybuchy | - | Numer certyfikatu Exde II CT4T6: GYB24.1453X |
| Stopień ochrony zapewniony przez obudowę | IP65 ((zgodny z normą DIN40050 i równoważny z normą IP65 w GB4208) | IP54 ((zgodny z DIN40050 i równoważny z IP54 w GB4208) |
| Temperatura otoczenia | -40°C-50°C | -20°C-50°C |
| Średnia temperatura | 0 ∼ 120°C | 0°95°C |
| Pozycja instalacji | - | Interfejs ciśnienia pionowo w dół |
| Wydajność antywibracyjna | TL1102:40m/s2;TL1103:20m/s2 | Maksimum: 20 m/s2 |
| Błąd powtarzalności | ≤ 1% | ≤ 1% |
| Pojemność kontaktu | AC 220V 6A ((opór) | Prąd stały 250V 0,25A (opór) 60Wmax AC 250V 5A ((opór) 1250VAmax |
specyfikacje
TL1102 błąd w przełączaniu nie jest regulowany
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Zewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Rury faliste | Często | Rodzaj odporny na wybuch | Często | Rodzaj odporny na wybuch | ||||||
| -0,1 ¢0 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-106106 | TL1102.50-106106 |
| - 0.1 ‰ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-105106 | TL1102.50-105106 |
| - 0.1 ‰ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-104106 | TL1102.50-104106 |
| - 0.1 ‰ 0.25 | 0.012 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-103106 | TL1102.50-103106 |
| 0 ¢ 0.1 | 0.008 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-110106 | TL1102.50-110106 |
| 0 ¢ 0.16 | 0.009 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-111106 | TL1102.50-111106 |
| 00.01 ‰ 0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | 04 | TL1102.10-145106 | TL1102.50-145106 |
| 0.02 ‰ 0.4 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-151106 | TL1102.50-151106 |
| 00,03 ̊0.6 | 0.035 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-156106 | TL1102.50-156106 |
| 00,03 ‰ 1 | 0.04 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.85 | 02 | 05 | TL1102.10-158106 | TL1102.50-158106 |
| 0.05 ‰1.6 | 0.08 | 5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-167106 | TL1102.50-167106 |
| 0.05 ¢2.5 | 0.09 | 5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-169106 | TL1102.50-169106 |
| 0.3 ¢ 6.3 | 0.2 | 8.5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.9 | 03 | 06 | TL1102.10-192106 | TL1102.50-192106 |
TL1102 różnica przełączania regulowana
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Zewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Rury faliste | Często | Rodzaj odporny na wybuch | Często | Rodzaj odporny na wybuch | ||||||
| -0,1 ¢0 | 0.019 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-106106 | TL1102.40-106106 |
| - 0.1 ‰ 0.1 | 0.021 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-105106 | TL1102.40-105106 |
| - 0.1 ‰ 0.16 | 0.022 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-104106 | TL1102.40-104106 |
| - 0.1 ‰ 0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-103106 | TL1102.40-103106 |
| 0 ¢ 0.1 | 0.016 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-110106 | TL1102.40-110106 |
| 0 ¢ 0.16 | 0.020 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-111106 | TL1102.40-111106 |
| 00.01 ‰ 0.25 | 0.024 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.05 | 01 | 04 | TL1102.00-145106 | TL1102.40-145106 |
| 0.02 ‰ 0.4 | 0.08 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-151106 | TL1102.40-151106 |
| 00,03 ̊0.6 | 0.09 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-156106 | TL1102.40-156106 |
| 00,03 ‰ 1 | 0.1 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.9 | 02 | 05 | TL1102.00-158106 | TL1102.40-158106 |
| 0.05 ‰1.6 | 0.19 | 5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-167106 | TL1102.40-167106 |
| 0.05 ¢2.5 | 0.2 | 5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-169106 | TL1102.40-169106 |
| 0.3 ¢ 6.3 | 0.65 | 8.5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.95 | 03 | 06 | TL1102.00-192106 | TL1102.40-192106 |
TL1103 błąd w uruchomieniu nie jest regulowany (niewielki błąd w uruchomieniu, brak typu odpornego na wybuch)
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Zewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Rury faliste | ||||||||
| -0,1 ¢0 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-106106 |
| - 0.1 ‰ 0.1 | 0.005 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-105106 |
| - 0.1 ‰ 0.16 | 0.0065 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-104106 |
| - 0.1 ‰ 0.25 | 0.01 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-103106 |
| 0 ¢ 0.1 | 0.0045 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-110106 |
| 0 ¢ 0.16 | 0.006 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-111106 |
| 00.01 ‰ 0.25 | 0.007 | 1 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-145106 |
| 0.02 ‰ 0.4 | 0.016 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 1.0 | 01 | TL1103.10-151106 |
| 00,03 ̊0.6 | 0.02 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.85 | 02 | TL1103.10-156106 |
| 00,03 ‰ 1 | 0.03 | 2 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.85 | 02 | TL1103.10-158106 |
| 0.05 ‰1.6 | 0.05 | 5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.85 | 02 | TL1103.10-167106 |
| 0.05 ¢2.5 | 0.06 | 5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.85 | 02 | TL1103.10-169106 |
| 0.3 ¢ 6.3 | 0.12 | 8.5 | 20 | 1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/2 | 0.9 | 03 | TL1103.10-192106 |
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
