Szczegóły Produktu:
|
| Element przełączający: | MicroSwitch | Temperatura otoczenia.: | -20 ℃ -60 ℃ |
|---|---|---|---|
| średnia temp.: | 0°C - 80°C | Błąd powtarzalności: | 1%OR 0,5% |
| Gwarancja: | 1 rok | ||
| Podkreślić: | Niezawodny regulator przełącznika ciśnienia,Włączenie sterownika przełącznika ciśnienia |
||
1, Przegląd

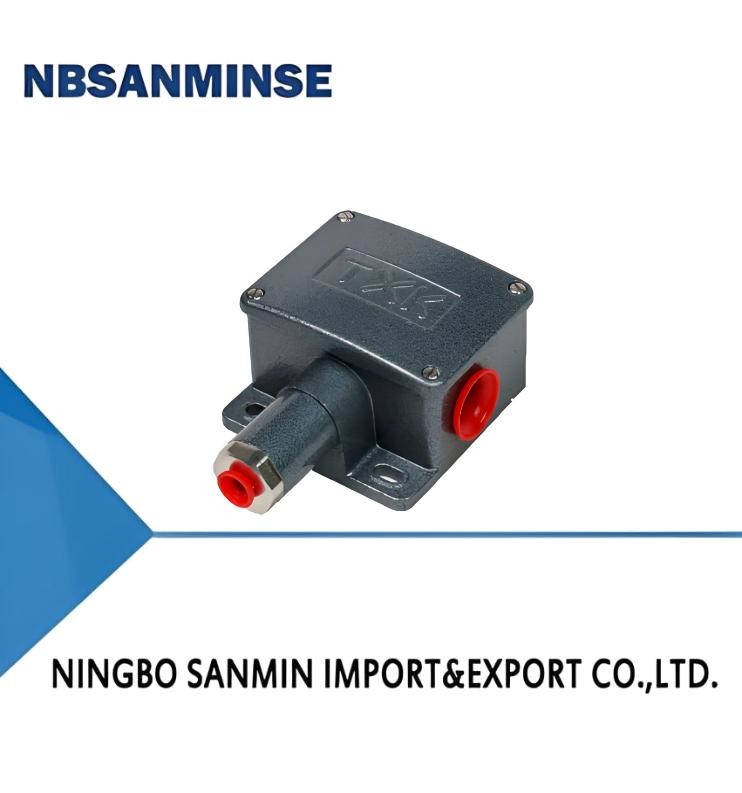

Przełącznik ciśnienia TXK jest niezawodnym urządzeniem do montażu w miejscu.który posiada doskonałą odporność sejsmiczną i nadciśnienia, a także małe reakcje i szeroki zakres pomiarów. Szeroko stosowane w takich gałęziach przemysłu jak ropa naftowa, chemikalia, energia cieplna, termoelektryka, metalurgia, farmaceutyka itp.Jego zasięg wynosi -0.1MPa ~ 27.5MPa.
2, Wydajność techniczna
|
Wiszkość robocza |
1x10-3m2/s |
|
Element przełączania |
mikrowyłącznik |
|
Wskaźniki klasyfikacji |
IP65 |
|
Temperatura otoczenia |
-20°C-60°C |
|
Średnia temperatura |
0°C-80°C |
|
Wydajność antywibracyjna |
40 m/s² |
|
Błąd powtarzalności |
1% lub00,5% |
|
Pojemność kontaktu |
Maks. 220 V prądu prądu przemiennego ≤ 5A |
3, Specyfikacje
|
Zakres regulacji wartości ustawienia ciśnienia
|
Różnica przełączania nie większa niż
|
**Dopuszczalne ciśnienie (Mpa)
|
Wymiary zewnętrzne |
Częstotliwość przełączania/minuta
|
Materiał membranowy |
Wewnętrzna nitka interfejsu
|
|
-100~0KPa |
3KPa |
1.3 |
03 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
-100~100KPa |
3KPa |
1.3 |
02 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
0~100KPa |
3KPa |
1.3 |
03 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
5~170KPa |
2KPa |
1.3 |
02 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
5~210KPa |
5 KPa |
1.3 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
10 ~ 350 KPa |
4KPa |
1.3 |
02 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
20~700KPa |
15 KPa |
1.5 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
00,15-1,2 MPa |
00,02 MPa |
3 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
00,25-2,5 MPa |
00,04 MPa |
5 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
00,37 ~ 3,7 MPa |
00,08 MPa |
6 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
00,7~7MPa |
00,12 MPa |
10 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
1.2~12MPa |
00,15 MPa |
17.5 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
|
3.5 ~ 27.5MPa |
1MPa |
34 |
01 |
30 |
Pozostałe, z żeliwa lub stali naftowej |
NPT1/4 |
4, Tabela wyboru
|
TXK -□ □-□-□-□ 1 2 3 4 5 |
|||||
|
1Formularz produktu |
|||||
|
01 |
konwencja |
02 |
podwójny kontakt |
03 |
EEx d |
|
04 |
Niskie ciśnienie różnicowe |
05 |
Górne i dolne ciśnienie różnicowe |
06 |
Wysokie ciśnienie hydrostatyczne |
|
07 |
pieca |
||||
|
2Muszelka. |
|||||
|
NN |
Zwykły styl |
RN |
Model podwójnego kontaktu |
LC |
Zwykły model odporny na wybuch |
|
B |
Model odporny na wybuch z małym okienkiem widzenia |
AL |
Skórka pieca |
||
|
3. Typ błony otworu |
|||||
|
01 |
polietanowe |
02 |
stali nierdzewnej |
03 |
kauczuk |
|
4. Węzeł łączący (w zależności od potrzeb dostosowany) |
|||||
|
01 |
NPT1/4 w |
||||
|
5. Zakres. |
Odwołanie się do tabeli porównawczej zakresu |
||||
|
Przykład wyboru: TXK-01NN-02-01-001 Regulator ciśnienia TXK, forma produktu: regularny, powłoka: regularny, forma przewodu: stal nierdzewna, nici połączenia: NPT1/4 wewnętrzny, zakres: 3,5-27,5 MPa.
|
|||||
Tabela porównania zakresu
|
Kod |
Zakres |
Uwaga: |
Kod |
Zakres |
Uwaga: |
|
001 |
30,5-27,5 MPa |
Ciśnienie konwencjonalne |
002 |
1.2-12MPa |
Ciśnienie konwencjonalne |
|
003 |
00,7-7MPa |
Ciśnienie konwencjonalne |
004 |
0.37-3.7MPa |
Ciśnienie konwencjonalne |
|
005 |
00,25-2,5 MPa |
Ciśnienie konwencjonalne |
006 |
00,15-1,2 MPa |
Ciśnienie konwencjonalne |
|
007 |
20-700KPa |
Ciśnienie konwencjonalne |
008 |
10-350 KPa |
Ciśnienie konwencjonalne |
|
009 |
5-210KPa |
Ciśnienie konwencjonalne |
010 |
5-170 KPa |
Ciśnienie konwencjonalne |
|
011 |
0-100KPa |
Ciśnienie konwencjonalne |
012 |
-100-0KPa |
Ciśnienie konwencjonalne |
|
013 |
-100-100KPa |
Ciśnienie konwencjonalne |
014 |
25 KPa |
Wysokie ciśnienie hydrostatyczne |
|
015 |
0-60 KPa |
Niskie ciśnienie różnicowe |
016 |
20-200KPa |
Niskie ciśnienie różnicowe |
|
017 |
50-500KPa |
Niskie ciśnienie różnicowe |
018 |
-0,5-0,5 KPa |
Ciśnienie różniczkowe pieca |
|
019 |
-3-3 KPa |
Ciśnienie różniczkowe pieca |
020 |
-6-6KPa |
Ciśnienie różniczkowe pieca |
|
021 |
-12-12KPa |
Ciśnienie różniczkowe pieca |
5, Metoda debugowania i schemat okablowania przełącznika
Przywróć orzełko regulacyjne do stanu podstawowej słabości, podłącz przewody C, NO, NC przełącznika do światła sygnałowego.podłączyć światło sygnałowe do światła zielonego (C jest wspólnym końcowym, a gdy C jest podłączony do NC w fabryce, świeci zielone światło) i reguluje szczebel regulacyjny w górę i w dół zgodnie z wskaźnikiem punktu ustawienia, aby ustawić go na pożądany punkt ustawienia.(Ciśnienie w dół wzrasta, a ciśnienie w górę maleje).
6, Wygląd i wymiary instalacji
01
02
03
