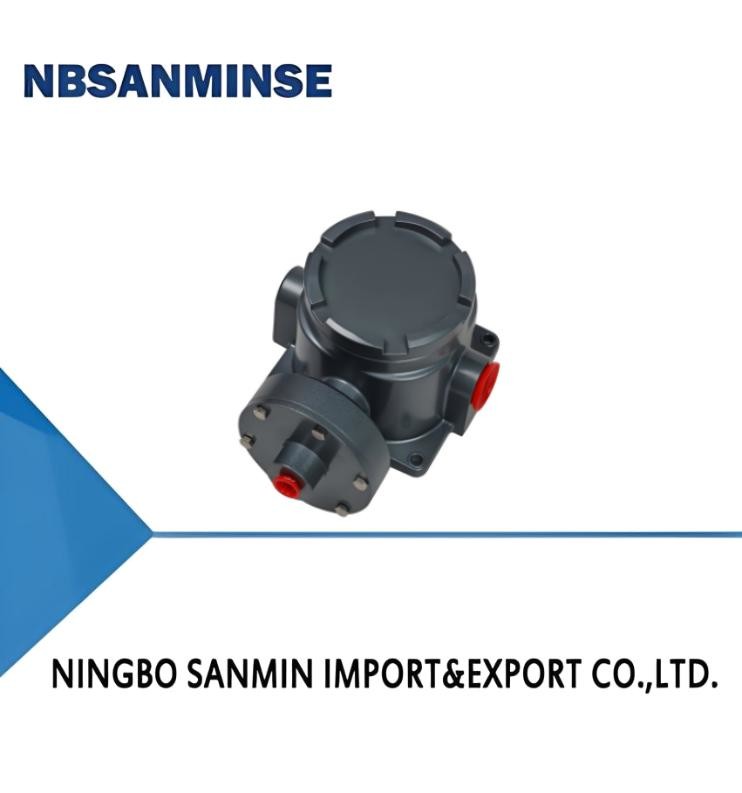

TXK Micro Explosion Proof Switch Controller

1, Przegląd
Zasada działania kontrolownika ciśnienia przeciwwybuchowego TXK opiera się głównie na elastycznym odkształceniu części badanych (takich jak przepony),który napędza komponenty funkcjonalne (takie jak mikrowyłączniki) w celu wytworzenia szybkich akcji skakania przełącznika poprzez tę deformacjęW szczególności, gdy ciśnienie pomiarowego (kontrolowanego) medium jest stosowane do elementu badawczego, spowoduje to, że wolny koniec przewodu wytwarza odpowiednie przesunięcie elastyczne.To przemieszczenie będzie następnie napędzać przycisk (push rod) w mikro przełącznik podłączony do końca rury do wytwarzania odpowiednich działańGdy ciśnienie osiągnie ustawioną wartość regulacji, kontakty przełącznika przełączą się, powodując, że obwód w systemie sterowania zostanie odłączony lub podłączony,osiągając w ten sposób cel automatycznego sterowania i sygnalizacji.
TXK kontrolownik ciśnienia przeciwwybuchowego składa się zazwyczaj z układu pomiarowego, urządzenia sterującego, mechanizmu regulacyjnego, obudowy, gniazda wtyczki itp.Diafragma w systemie pomiarowym wyczuwa zmiany ciśnienia poprzez elastyczne deformacje, podczas gdy mikrowyłącznik w urządzeniu sterującym szybko reaguje na ten sygnał ciśnienia i wykonuje operacje włączania/wyłączania obwodu.Takie zaprojektowanie umożliwia stabilną pracę kontrolownika ciśnienia odpornego na wybuch w różnych środowiskach przemysłowych, zwłaszcza w zastosowaniach wymagających wysokiej niezawodności i bezpieczeństwa.
2, Wydajność techniczna

3, Specyfikacje

4, Tabela wyboru

Tabela porównania zakresu

5, Metoda debugowania i schemat okablowania przełącznika
Przywrócić orzełko regulacyjne do stanu podstawowej słabości, podłączyć C, NO, przewody NC przełącznika do światła sygnałowego.podłączyć światło sygnałowe do światła zielonego (C jest wspólnym końcowym, a gdy C i NO są podłączone w fabryce, świeci zielone światło) i ustawić szczeniak regulacyjny w górę i w dół zgodnie z wskaźnikiem punktu ustawienia, aby ustawić go na pożądany punkt ustawienia.(Ciśnienie w dół wzrasta, ciśnienie w górę maleje)

6, Wygląd i wymiary instalacji

01

02

P: Możecie zaoferować darmowe próbki?

A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055

P: Jaki jest twój zakres działalności?

A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.

P:WJakie produkty możesz zrobić?

A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.

P: Czy produkt może być wykonany z naszym logo i marką?

A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.

P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?

O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.

P: Czy istnieje jakaś gwarancja?

A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.

P: Czy złącze jest w systemie brytyjskim lub metrycznym?

A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający

G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej

P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?

Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.

P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
