Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Temperatura otoczenia.: | －20 ℃～ 50 ℃ |
|---|---|---|---|
| Gwarancja: | 1 rok | Aplikacja: | Automatyczne urządzenie ochrony nadciśnienia |
| Podkreślić: | Kontroler przełącznika mikrodruków,kontroler przełącznika ciśnienia wody |
||

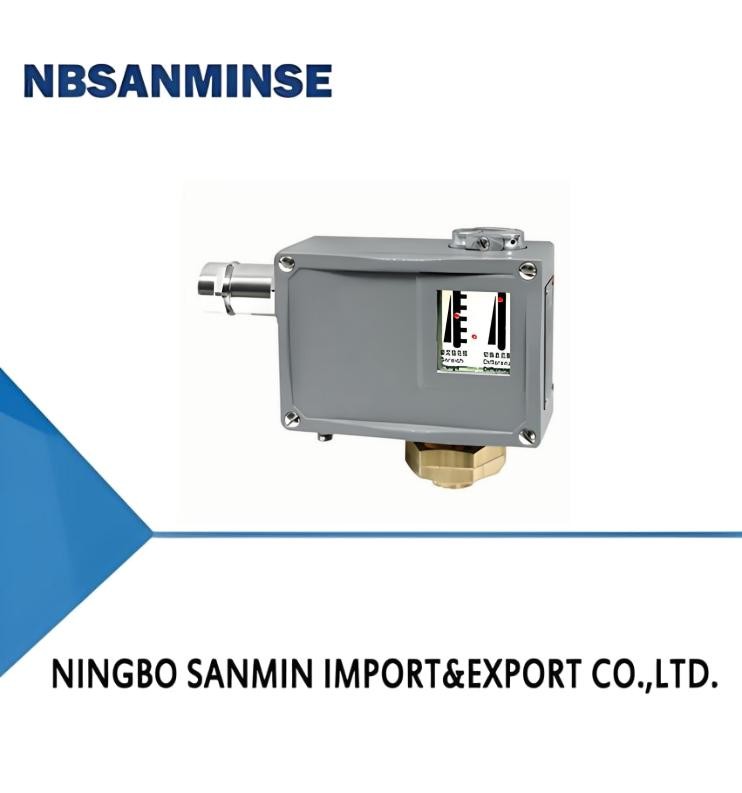

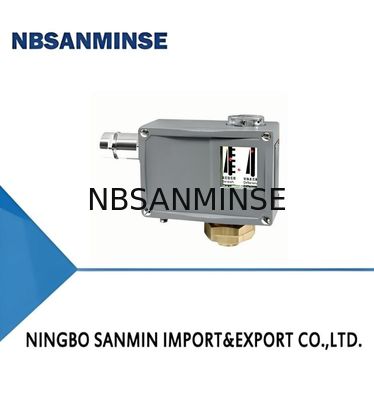

Przegląd
Przełącznik ciśnienia (mikrociśnieniowy)/regulator ciśnienia TL0002 wykorzystuje czujnik membranowy, który może być stosowany do gazów obojętnych, takich jak powietrze, oraz mediów ciekłych, takich jak woda, olej hydrauliczny, olej smarowy, lekki olej opałowy itp.
Wartość nastawcza przełącznika ciśnienia (mikrociśnieniowego)/regulatora ciśnienia TL0002 jest regulowana, z zakresem 0-2,5 MPa. Wysoka czułość sterowania.
Główne parametry techniczne
| Standardowy | Typ przeciwwybuchowy | |
|---|---|---|
| Lepkość robocza | <1×10－3m2/s | <1×10－3m2/s |
| Element przełączający | mikroprzełącznik | Przełącznik hermetyczny |
| Stopień ochrony przeciwwybuchowej | Exde Ⅱ CT4～T6 | |
| Stopnie ochrony zapewniane przez obudowę | IP65(Zgodny z DIN40050 i równoważny IP65 w GB4208) | IP65(Zgodny z DIN40050 i równoważny IP65 w GB4208) |
| Temperatura otoczenia | －20℃～50℃ | －20℃～50℃ |
| Temperatura medium | 0～90℃ | 0～120℃ |
| Pozycja montażu | Interfejs ciśnieniowy pionowo w dół | |
| Odporność na wibracje | TL0002:40m/s2 ; TL0003:20m/s2 | Maks.: 20m/s2 |
| Błąd powtarzalności |
≤1,5% |
≤1,5% |
| Obciążalność styków | AC 220V 6A(Rezystancyjny) | DC 250V 0,25A(Rezystancyjny) 60Wmax AC 250V 5A(Rezystancyjny) 1250VAmax |
Specyfikacje
Różnica przełączania mikrociśnienia jest nieregulowana
| Zakres regulacji wartości nastawczej (KPa) | Różnica przełączania większa niż (KPa) |
**Dopuszczalne ciśnienie ① (KPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | Standardowy | Typ przeciwwybuchowy | Standardowy | Typ przeciwwybuchowy | ||||||
| －16～0 | 0,6 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-002265 | TL0002.50-002265 |
| －10～0 | 0,6 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-003265 | TL0002.50-003265 |
| －6～0 | 0,6 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-006265 | TL0002.50-006265 |
| －2,5～0 | 0,4 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-008265 | TL0002.50-008265 |
| －1,6～0 | 0,4 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-011265 | TL0002.50-011265 |
| 0～0,6 | 0,2 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-013265 | TL0002.50-013265 |
| 0～1,1 | 0,4 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-015265 | TL0002.50-015265 |
| 0～1,6 | 0,4 | 50 | 10 | Stal ocynkowana | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-016265 | TL0002.50-016265 |
Różnica przełączania jest nieregulowana
| Zakres regulacji wartości nastawczej (KPa) | Różnica przełączania większa niż (KPa) |
**Dopuszczalne ciśnienie ① (KPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | Standardowy | Typ przeciwwybuchowy | Standardowy | Typ przeciwwybuchowy | ||||||
| (0～2,5) | (0,4) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-018265 | TL0002.50-018265 |
| (0～6) | (0,6) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-021265 | TL0002.50-021265 |
| (0～16) | (0,8) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-023265 | TL0002.50-023265 |
| (0～25) | (0,9) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,0 | 01 | 04 | TL0002.10-024265 | TL0002.50-024265 |
| 0,005～0,06 | 0,006 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,15 | 02 | 05 | TL0002.10-138066 | TL0002.50-138066 |
| 0,005～0,1 | 0,009 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,15 | 02 | 05 | TL0002.10-140066 | TL0002.50-140066 |
| 0,005～0,16 | 0,012 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,15 | 02 | 05 | TL0002.10-139066 | TL0002.50-139066 |
| 0,005～0,25 | 0,015 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,15 | 02 | 05 | TL0002.10-141066 | TL0002.50-141066 |
| 0,03～0,4 | 0,04 | 4 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,85 | 03 | 06 | TL0002.10-155066 | TL0002.50-155066 |
| 0,03～0,6 | 0,05 | 4 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,85 | 03 | 06 | TL0002.10-156066 | TL0002.50-156066 |
| 0,05～1 | 0,06 | 4 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,85 | 03 | 06 | TL0002.10-166066 | TL0002.50-166066 |
| 0,1～1,6 | 0,12 | 5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,85 | 03 | 06 | TL0002.10-176066 | TL0002.50-176066 |
| 0,1～2,5 | 0,15 | 5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,85 | 03 | 06 | TL0002.10-178066 | TL0002.50-178066 |
Różnica przełączania jest regulowana
| Zakres regulacji wartości nastawczej (KPa) | Różnica przełączania większa niż (KPa) |
**Dopuszczalne ciśnienie ① (KPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | Standardowy | Typ przeciwwybuchowy | Standardowy | Typ przeciwwybuchowy | ||||||
| (0～2,5) | (1,1) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,05 | 01 | 04 | TL0002.00-018265 | TL0002.40-018265 |
| (0～6) | (1,5) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,05 | 01 | 04 | TL0002.00-021265 | TL0002.40-021265 |
| (0～16) | (2,3) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,05 | 01 | 04 | TL0002.00-023265 | TL0002.40-023265 |
| (0～25) | (2,8) | (50) | 10 | aluminium | Kauczuk nitrylowy | G1/4 | 1,05 | 01 | 04 | TL0002.00-024265 | TL0002.40-024265 |
| 0,005～0,06 | 0,016 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,20 | 02 | 05 | TL0002.00-138066 | TL0002.40-138066 |
| 0,005～0,1 | 0,018 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,20 | 02 | 05 | TL0002.00-140066 | TL0002.40-140066 |
| 0,005～0,16 | 0,025 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,20 | 02 | 05 | TL0002.00-139066 | TL0002.40-139066 |
| 0,005～0,25 | 0,025 | 1,5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 1,20 | 02 | 05 | TL0002.00-141066 | TL0002.40-141066 |
| 0,03～0,4 | 0,08 | 4 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,9 | 03 | 06 | TL0002.00-155066 | TL0002.40-155066 |
| 0,03～0,6 | 0,1 | 4 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,9 | 03 | 06 | TL0002.00-156066 | TL0002.40-156066 |
| 0,05～1 | 0,11 | 4 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,9 | 03 | 06 | TL0002.00-166066 | TL0002.40-166066 |
| 0,1～1,6 | 0,25 | 5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,9 | 03 | 06 | TL0002.00-176066 | TL0002.40-176066 |
| 0,1～2,5 | 0,33 | 5 | 40 | mosiądz | Kauczuk nitrylowy | G1/4 | 0,9 | 03 | 06 | TL0002.00-178066 | TL0002.40-178066 |
Wymiar
01
02
03
04
05
06
P: Czy mogą Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktów, proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, Zawory mosiężne, zawory hydrauliczne, siłowniki hydrauliczne, złączki pneumatyczne i hydrauliczne manometry itp.
P:Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów przetwarzania materiałów ze stali nierdzewnej,
mosiądzu, aluminium.takich jak zawory wysokociśnieniowe, zawory elektromagnetyczne, zawory elektryczne, zawory wodne, zawory pneumatyczne, siłowniki pneumatyczne, zawory hydrauliczne, akumulatory hydrauliczne i tak dalej. P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i jesteśmy w tym profesjonalni. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie marki jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp. P:Czy dostępna jest gwarancja?O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?O:Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.Gwint G to cylindrowa rura prosta używana do połączeń bez uszczelnienia; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną, gorące środowisko, silne wibracje itp.
Suszenie o ultra-niskiej temperaturze punktu rosy (chłodnicze + adsorpcyjne), podgrzewanie Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowiskach o wysokiej lub bardzo niskiej temperaturze?
Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku skrajnie zimnym Uszczelki
Kauczuk fluorowy, PTFE
Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan
Smarowanie
Smar syntetyczny wysokotemperaturowy (niska lotność)
Smar niskotemperaturowy (niska temperatura płynięcia, niska lepkość)Obróbka dopływu powietrza Wzmocnione chłodzenie, wydajne usuwanie wody
Suszenie o ultra-niskiej temperaturze punktu rosy (chłodnicze + adsorpcyjne), podgrzewanie Elementy metalowe
| Zapas luzu rozszerzalności | Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno | Instalacja |
| Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi | |
