Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Temperatura otoczenia.: | －5 ℃～ 40 ℃ |
|---|---|---|---|
| Gwarancja: | 1 rok | Aplikacja: | Automatyczne zabezpieczenie przed nadmiarem ciśnienia |
| Podkreślić: | Typ przełącznika ciśnienia czujnika,urządzenie do sterowania przełącznikiem ciśnienia ze stali nierdzewnej |
||
Przegląd

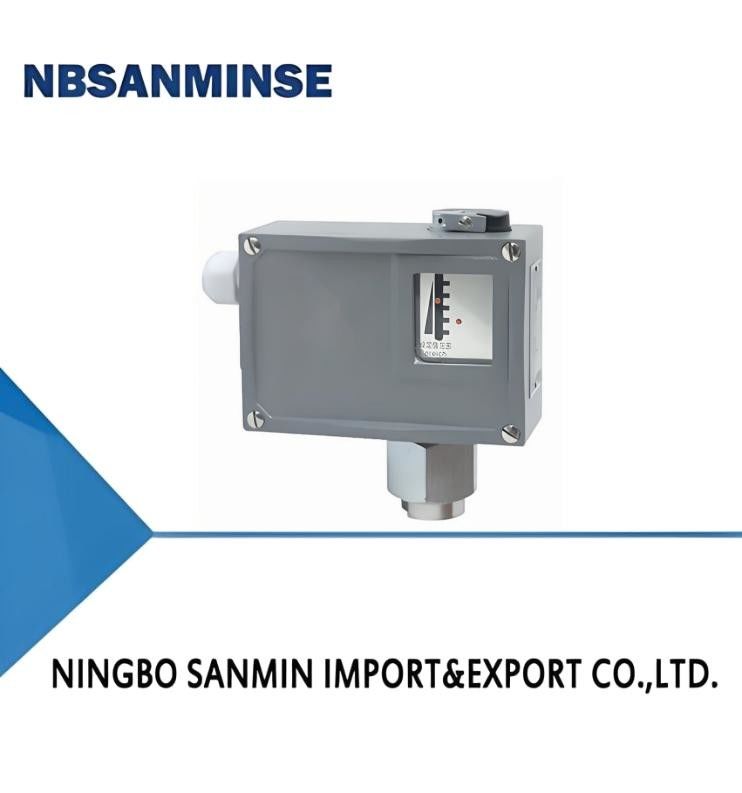

Przełącznik ciśnienia TL0102 wykorzystuje czujnik typu membranowy, a niektóre specyfikacje materiału obudowy czujnika są ze stali nierdzewnej, która może być stosowana w mediach korozyjnych,jak również gazy neutralne, takie jak powietrze, gazu, pary wodnej i płynnych nośników takich jak ropa naftowa.
Wartość ustawienia przełącznika ciśnienia TL0102 jest regulowana w zakresie 0-1MPa.
Główne osiągi techniczne
| Często | Rodzaj odporny na wybuch | |
|---|---|---|
| Wiszkość robocza | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Element przełączania | mikrowyłącznik | Wyłącznik zamknięty |
| Stopień odporny na wybuchy | - | Wyjście II CT4T6 |
| Stopień ochrony zapewniony przez obudowę | IP65 ((zgodny z normą DIN40050 i równoważny z normą IP65 w GB4208) | IP54 ((zgodny z DIN40050 i równoważny z IP54 w GB4208) |
| Temperatura otoczenia | -5°C ∼40°C | -5°C ∼40°C |
| Średnia temperatura | 0 ∼ 120°C | 0°95°C |
| Pozycja instalacji | - | Interfejs ciśnienia pionowo w dół |
| Wydajność antywibracyjna | 20 m/s2 | Maksimum: 20 m/s2 |
| Błąd powtarzalności | ≤10,5% | ≤10,5% |
| Pojemność kontaktu | AC 220V 6A ((opór) | Prąd stały 250V 0,25A (opór) 60Wmax AC 250V 5A ((opór) 1250VAmax |
Specyfikacje
TL0102 błąd w przełączaniu nie jest regulowany
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie przekraczająca (MPa) | Dopuszczalne ciśnienie 1 (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu |
Waga (kg) |
Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Diafragma | Często | Rodzaj odporny na wybuch | Często | Rodzaj odporny na wybuch | ||||||
| 0 ¢ 0.01 | 0.0012 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0 ¢ 0.025 | 0.0018 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0 ¢ 0.04 | 0.0025 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05 ‰0.4 | 0.06 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05 ‰0.6 | 0.07 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 00,05 ‰ 1 | 0.1 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 rozdzielczość przełącznika regulowana
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie przekraczająca (MPa) | Dopuszczalne ciśnienie 1 (MPa) |
Częstotliwość przełączania/ minuta |
czujnik ciśnienia materiał |
Wewnętrzna nitka interfejsu |
Waga (kg) |
Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Diafragma | Często | Rodzaj odporny na wybuch | Często | Rodzaj odporny na wybuch | ||||||
| 0 ¢ 0.01 | 0.004 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0 ¢ 0.025 | 0.005 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0 ¢ 0.04 | 0.007 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05 ‰0.4 | 0.18 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05 ‰0.6 | 0.22 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 00,05 ‰ 1 | 0.3 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 różnica przełącznika nie jest regulowana (mała różnica przełącznika, brak typu odpornego na wybuch)
| Ustawienie zakresu dostosowania wartości (MPa) |
Różnica przełączania nie przekraczająca (MPa) | Dopuszczalne ciśnienie 1 (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu |
Waga (kg) |
Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Diafragma | ||||||||
| 0 ¢ 0.01 | 0.0006 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0 ¢ 0.025 | 0.001 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0 ¢ 0.04 | 0.0018 | 0.1 | 10 | stali nierdzewnej | stali nierdzewnej ((316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05 ‰0.4 | 0.035 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05 ‰0.6 | 0.04 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 00,05 ‰ 1 | 0.05 | 10② | 10 | Stal nierdzewna1Cr18Ni9Ti | stali nierdzewnej ((316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
Uwaga: W pracy praktycznej nawet krótkie ciśnienie szczytowe nie może przekroczyć tej wartości.
2 Odnosi się do wartości ciśnienia statycznego.
01
02
03
04
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
