Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Temperatura otoczenia.: | －40 ℃～ 50 ℃ |
|---|---|---|---|
| średnia temp.: | 0 ∼ 120°C | Błąd powtarzalności: | ≤1% |
| Gwarancja: | 1 rok | ||
| Podkreślić: | Kontroler przełącznika średniego ciśnienia,regulowany przełącznik kontroli ciśnienia |
||
Przegląd

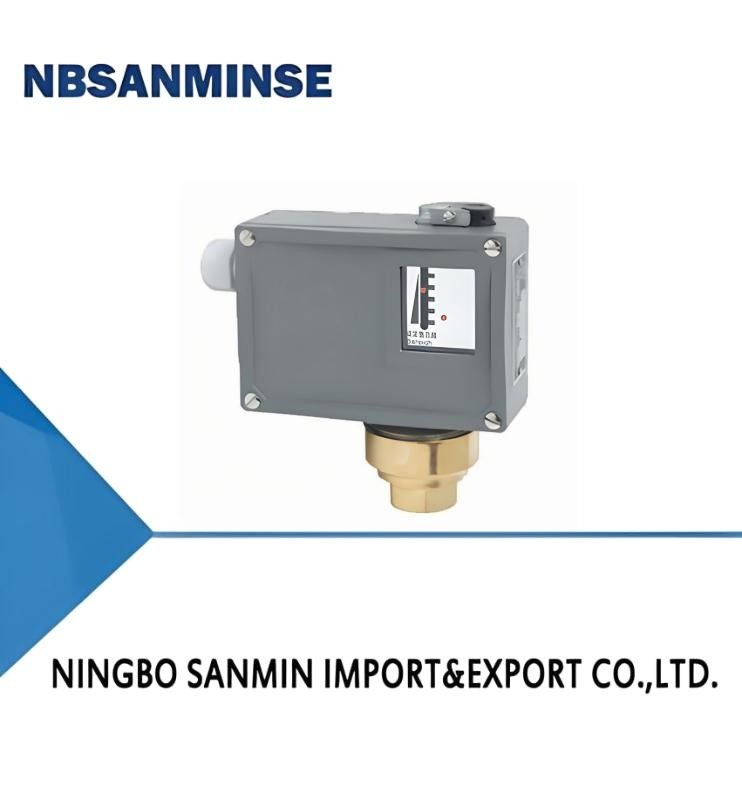

Przełącznik ciśnienia (średnie ciśnienie) / regulator ciśnienia TL0202 wykorzystuje czujnik typu mieszkowego, który może być używany do neutralnych gazów, takich jak powietrze, gaz i para wodna, a także do mediów ciekłych, takich jak woda, czynnik chłodniczy i olej, a także do próżni.
Wartość nastawy przełącznika ciśnienia (średnie ciśnienie) / regulatora ciśnienia TL0202 jest regulowana w zakresie od -0,1 do 2,5 MPa. W przypadku specjalnych wymagań można zaprojektować dodatkowy zakres regulacji od -0,1 do 6,3 MPa.
Główne parametry techniczne
| Wspólne | Typ przeciwwybuchowy | |
|---|---|---|
| Lepkość robocza | <1×10－3m2/s | <1×10－3m2/s |
| Element przełączający | mikroprzełącznik | Przełącznik hermetyczny |
| Stopień ochrony przeciwwybuchowej | - | Exde Ⅱ CT4～T6 |
| Stopień ochrony zapewniany przez obudowę | IP65 (Zgodny z DIN40050 i równoważny z IP65 w GB4208) | IP54 (Zgodny z DIN40050 i równoważny z IP54 w GB4208) |
| Temperatura otoczenia | －40℃～50℃ | －40℃～50℃ |
| Temperatura medium | 0～120℃ | 0～120℃ |
| Pozycja instalacji | - | Przyłącze ciśnieniowe pionowo w dół |
| Odporność na wibracje | TL0202:40m/s2 ；TL0203:20m/s2 | Maks.:20m/s2 |
| Błąd powtarzalności | ≤1% | ≤1 % |
| Zdolność styków | AC 220V 6A (rezystancyjny) | DC 250V 0,25A (rezystancyjny) 60Wmax AC 250V 5A (rezystancyjny) 1250VAmax |
Specyfikacje
Błąd przełączania TL0202 nie jest regulowany
| Zakres regulacji wartości nastawy (MPa) |
Różnica przełączania nie przekraczająca (MPa) | Dopuszczalne ciśnienie ① (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza |
Waga (kg) |
Numer rysunku wymiarowego | Numer katalogowy zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | Wspólne | Typ przeciwwybuchowy | Wspólne | Typ przeciwwybuchowy | ||||||
－0.1～0 |
0.007 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-106066 |
TL0202.50-106066 |
－0.1～0.1 |
0.008 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-105066 |
TL0202.50-105066 |
－0.1～0.16 |
0.009 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-104066 |
TL0202.50-104066 |
－0.1～0.25 |
0.012 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-103066 |
TL0202.50-103066 |
0～0.1 |
0.008 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0～0.16 |
0.009 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
0.01～0.25 |
0.01 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
0.02～0.4 |
0.03 |
2 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
0.03～0.6 |
0.035 |
2 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50-156066 |
0.03～1 |
0.04 |
2 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50-158066 |
0.05～1.6 |
0.08 |
5 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-167066 |
TL0202.50-167066 |
0.05～2.5 |
0.09 |
5 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50-169066 |
Różnica przełączania TL0202 regulowana
| Zakres regulacji wartości nastawy (MPa) |
Różnica przełączania nie przekraczająca (MPa) | Dopuszczalne ciśnienie ① (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza |
Waga (kg) |
Numer rysunku wymiarowego | Numer katalogowy zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | Wspólne | Typ przeciwwybuchowy | Wspólne | Typ przeciwwybuchowy | ||||||
－0.1～0 |
0.019 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40-106066 |
－0.1～0.1 |
0.021 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-105066 |
TL0202.40-105066 |
－0.1～0.16 |
0.022 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40-104066 |
－0.1～0.25 |
0.024 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40-103066 |
0～0.1 |
0.016 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0～0.16 |
0.02 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40-111066 |
0.01～0.25 |
0.024 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40-145066 |
0.02～0.4 |
0.08 |
2 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
0.03～0.6 |
0.09 |
2 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40-156066 |
0.03～1 |
0.1 |
2 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40-158066 |
0.05～1.6 |
0.19 |
5 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40-167066 |
0.05～2.5 |
0.2 |
5 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40-169066 |
Różnica przełączania TL0203 nie jest regulowana (mała różnica przełączania, brak typu przeciwwybuchowego)
| Zakres regulacji wartości nastawy (MPa) |
Różnica przełączania nie przekraczająca (MPa) | Dopuszczalne ciśnienie ① (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza |
Waga (kg) |
Numer rysunku wymiarowego | Numer katalogowy zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | ||||||||
| －0.1～0 | 0.0045 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
TL0203.70-106066 |
| －0.1～0.1 | 0.005 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
TL0203.70-105066 |
| －0.1～0.16 | 0.0065 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
TL0203.70-104066 |
| －0.1～0.25 | 0.01 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
TL0203.70-103066 |
| 0～0.1 | 0.0045 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
TL0203.70-110066 |
| 0～0.16 | 0.006 |
1 |
20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
TL0203.70-111066 |
| 0.01～0.25 | 0.007 |
1 | 20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
1.0 |
01 |
TL0203.70-145066 |
| 0.02～0.4 | 0.016 |
2 | 20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
TL0203.70-151066 |
| 0.03～0.6 | 0.02 |
2 | 20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
TL0203.70-156066 |
| 0.03～1 | 0.03 |
2 | 20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
TL0203.70-158066 |
| 0.05～1.6 | 0.05 |
5 | 20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
TL0203.70-167066 |
| 0.05～2.5 | 0.06 |
5 | 20 |
mosiądz |
stal nierdzewna (316L) | G1/4 |
0.85 |
02 |
TL0203.70-169066 |
01
02
03
04
05
06
