Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Temperatura otoczenia.: | －20℃～40℃ |
|---|---|---|---|
| Gwarancja: | 1 rok | Aplikacja: | Automatyczne zabezpieczenie przed nadmiarem ciśnienia |
| Podkreślić: | przełącznik kontroli wysokiego ciśnienia,regulowany przełącznik kontroli ciśnienia |
||
Przegląd

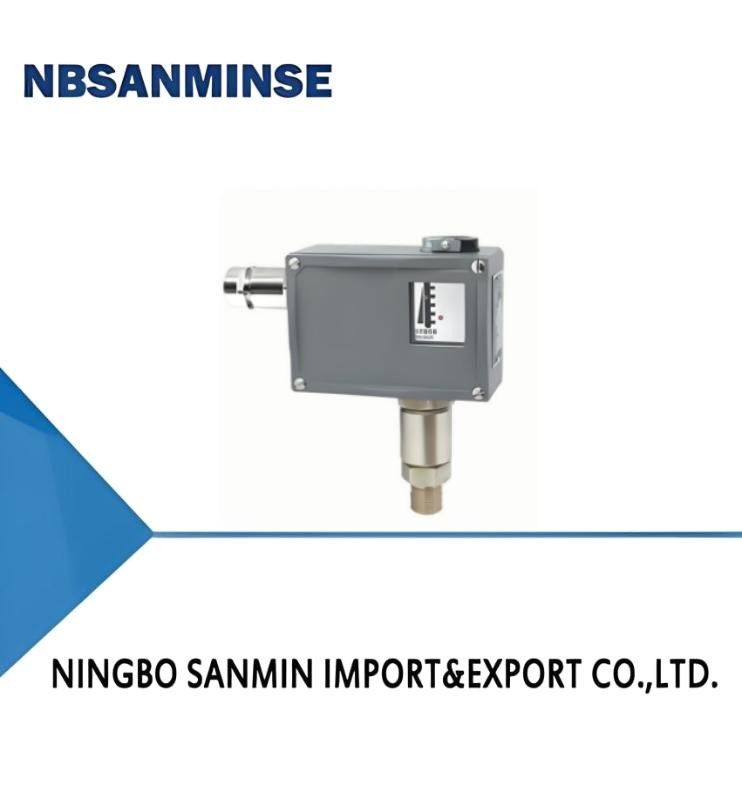

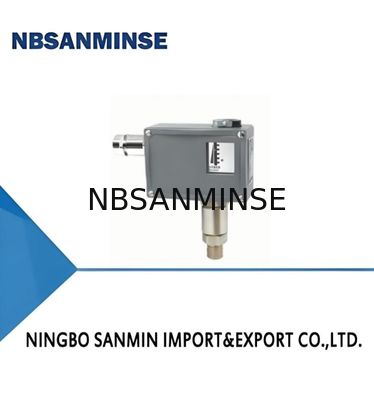

Przełącznik ciśnienia (wysokie ciśnienie)/regulator ciśnienia TL5123 wykorzystuje kombinację czujników tłokowych i membranowych, które mogą być stosowane do sprężonego powietrza zawierającego mgłę olejową i inne nieagresywne gazy z mgłą olejową oraz oleje hydrauliczne, emulsje wodno-olejowe i średnie płynne media o dobrych właściwościach smarnych.
Wartość nastawcza przełącznika ciśnienia (wysokie ciśnienie)/regulatora ciśnienia TL5123 jest regulowana, z zakresem regulacji 0,3~40 MPa.
Główne parametry techniczne
| Standardowy | Wersja przeciwwybuchowa | |
|---|---|---|
| Lepkość robocza | <1×10－3m2/s | <1×10－3m2/s |
| Element przełączający | mikroprzełącznik | Przełącznik hermetyczny |
| Klasa przeciwwybuchowości | - | Exde Ⅱ CT4～T6 Numer certyfikatu: GYB24.1453X |
| Stopnie ochrony zapewniane przez obudowę | Pierścień uszczelniający z rowkiem IP54, O-ring IP65 (zgodny z DIN40050, równoważny IP65 w GB4208) | Pierścień uszczelniający z rowkiem IP54, O-ring IP65 (zgodny z DIN40050, równoważny IP65 w GB4208) |
| Temperatura otoczenia | －20℃～40℃ | －20℃～40℃ |
| Temperatura medium | 0℃～100℃ | 0℃～120℃ |
| Pozycja montażu | Interfejs ciśnieniowy skierowany pionowo w dół (dopuszczalne odchylenie 15 °) | Interfejs ciśnieniowy skierowany pionowo w dół (dopuszczalne odchylenie 15 °) |
| Odporność na wibracje | Max:40 m/s2 | Max:20 m/s2 |
| Błąd powtarzalności | ≤2.5% | ≤2.5% |
| Obciążalność styków | AC 220V 6A(rezystancyjny) | DC 250V 0.25A (rezystancyjny) 60Wmax AC 220V 6A(rezystancyjny) 1250VAmax |
Specyfikacje
Różnica przełączania TL5123 jest nieregulowana
| Zakres regulacji wartości nastawczej (MPa) |
Różnica przełączania nieprzekraczająca (MPa) | **Dopuszczalne ciśnienie ① (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint przyłącza ② |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | Tłok | Standardowy | Wersja przeciwwybuchowa | |||||||
| 0.3～4 | 0.9 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5～6.3 | 1.3 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5～10 | 1.6 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5～16 | 1.9 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1～25 | 2.5 | 30 | 30 | mosiądz |
VITON | stal | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1～40 | 2.8 | 60 | 30 | mosiądz |
VITON | stal | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
Różnica przełączania TL5123 jest regulowana
| Zakres regulacji wartości nastawczej (MPa) |
Różnica przełączania nieprzekraczająca (MPa) | **Dopuszczalne ciśnienie ① (MPa) |
Częstotliwość przełączania/ minuta |
Materiał czujnika ciśnienia | Gwint przyłącza ② |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Membrana | Tłok | |||||||||
| 0.3～4 | 1.3 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5～6.3 | 1.6 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5～10 | 1.6 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5～16 | 2.2 | 30 | 20 | mosiądz |
VITON | stal | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1～25 | 2.8 | 30 | 30 | mosiądz |
VITON | stal | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1～40 | 4 | 60 | 30 | mosiądz |
VITON | stal | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
Uwaga: W praktycznej pracy nawet krótkotrwałe szczyty ciśnienia nie mogą przekraczać tej wartości.
② W przypadku specjalnych wymagań dotyczących przyłącza, należy je wskazać w zamówieniu.
01
02
03
04
P: Czy mogą Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktu, proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych itp.P:Jakie rodzaje produktów mogą Państwo wykonać?
O: Możemy wykonać wiele rodzajów obróbki materiałów ze stali nierdzewnej,mosiądzu, aluminium.takich jak zawory wysokociśnieniowe, zawory elektromagnetyczne, zawory elektryczne, zawory wodne, zawory pneumatyczne, siłowniki pneumatyczne, zawory hydrauliczne, akumulatory hydrauliczne i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalistami w tym zakresie. Ale musisz nam udzielić upoważnienia, jeśli to możliwe. P: Czy mogą Państwo dostarczyć oryginalne, znane marki towarów pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.P:Czy dostępna jest gwarancja? O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?O:Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która polega na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²?O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje spalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną, gorące środowisko, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w wysokich lub ekstremalnie niskich temperaturach?
Zapasowy luz rozprężny Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku ekstremalnie zimnym
Uszczelki
Kauczuk fluorowy, PTFE Nisko-temperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy
Smarowanie
Wysokotemperaturowy smar syntetyczny (niska lotność)
Nisko-temperaturowy smar (niski punkt płynięcia, niska lepkość)
Uzdatnianie powietrza zasilającego
Wzmocnione chłodzenie, wydajne usuwanie wodySuszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie Elementy metalowe
Zapasowy luz rozprężny Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno
| Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno |
| Instalacja | Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi |
