Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Element przełączający: | MicroSwitch |
|---|---|---|---|
| Temperatura otoczenia.: | －25 ℃～ 55 ℃ | średnia temp.: | －25 ℃～ 80 ℃ |
| Gwarancja: | 1 rok | Aplikacja: | Automatyczne urządzenie ochrony nadciśnienia |
| Podkreślić: | kontroler przełącznika ciśnienia lekkiego oleju paliwowego,sterownik przełącznika ciśnienia |
||
Przegląd

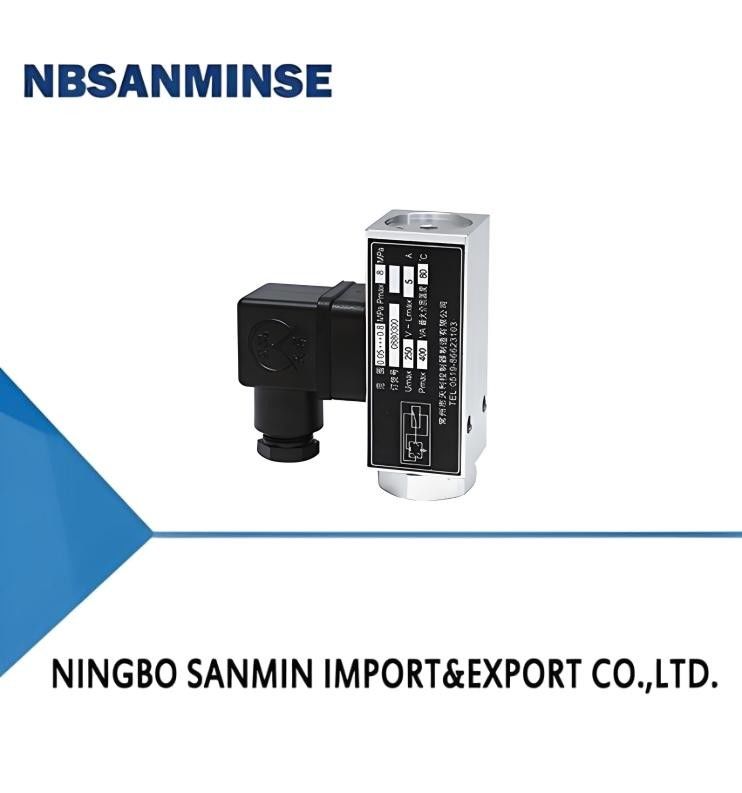

Przełącznik/regulator ciśnienia TL0022 wykorzystuje dwa rodzaje czujników: czujniki membranowe i bezwyciekowe czujniki tłokowe.
Przełącznik/regulator ciśnienia TL0022 może być stosowany do gazów obojętnych, takich jak powietrze i gaz, a także do mediów ciekłych, takich jak olej smarowy i lekki olej opałowy. Wartość nastawczą regulatora można regulować w zakresie od -0,1 do 1,6 MPa.
Bezwyciekowy czujnik tłokowy przełącznika/regulatora ciśnienia TL0022 może być stosowany do obojętnych mediów smarujących, takich jak olej hydrauliczny, olej smarowy i lekki olej opałowy. Wartość nastawczą regulatora można regulować w zakresie od 0,5 do 40 MPa.
Kompaktowa konstrukcja umożliwia wysoką częstotliwość przełączania (100 razy na minutę) i szczególnie dobrą odporność na wibracje.
Główne parametry techniczne
| Lepkość robocza | <1×10－3m2/s |
|---|---|
| Element przełączający | mikroprzełącznik |
| Stopnie ochrony zapewniane przez obudowę | IP54 (zgodnie z DIN40050 i równoważne IP54 w GB4208) |
| Pozycja montażu | Interfejs ciśnieniowy skierowany pionowo w dół (dopuszczalne nachylenie 15°) |
| Temperatura otoczenia | －25℃～55℃ |
| Temperatura medium | －25℃～80℃ |
| Odporność na wibracje | Maks. 100 m/s2 |
| Błąd powtarzalności | ≤2,5% |
| Obciążalność styków | AC 220V 6A (rezystancyjne) |
Specyfikacje
Błąd przełączania TL0022 nie jest regulowany
| Zakres regulacji wartości nastawczej (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie ① (MPa) | Materiał czujnika ciśnienia | Typ interfejsu ② | Gwint wewnętrzny interfejsu |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Pierścień uszczelniający | ||||||||
| －0,1～0 | 0,02 | 8 | AL | Kauczuk nitrylowy | I | G1/4 | 0,2 | 01 | TL0022.10-106265 |
| －0,1～0 | 0,02 | 8 | AL | Kauczuk nitrylowy | P | - | 0,2 | 03 | TL0022.10-106268 |
| 0,02～0,2 | 0,04 | 8 | AL | Kauczuk nitrylowy | I | G1/4 | 0,2 | 01 | TL0022.10-149265 |
| 0,02～0,2 | 0,04 | 8 | AL | Kauczuk nitrylowy | P | - | 0,2 | 03 | TL0022.10-149268 |
| 0,05～0,8 | 0,13 | 8 | AL | Kauczuk nitrylowy | I | G1/4 | 0,2 | 01 | TL0022.10-165265 |
| 0,05～0,8 | 0,13 | 8 | AL | Kauczuk nitrylowy | P | - | 0,2 | 03 | TL0022.10-165268 |
| 0,1～1,6 | 0,24 | 8 | AL | Kauczuk nitrylowy | I | G1/4 | 0,2 | 02 | TL0022.10-176265 |
| 0,1～1,6 | 0,24 | 8 | AL | Kauczuk nitrylowy | P | - | 0,2 | 03 | TL0022.10-176268 |
Błąd przełączania TL0522 nie jest regulowany
| Zakres regulacji wartości nastawczej (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie ① (MPa) | Materiał czujnika ciśnienia | Typ interfejsu ② | Gwint wewnętrzny interfejsu |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Pierścień uszczelniający | Tłok | ||||||||
| 0,5～7 | 2 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 04 | TL0522.10-201066 |
| 0,5～7 | 2 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-201078 |
| 1～16 | 3,5 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 04 | TL0522.10-212066 |
| 1～16 | 3,5 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-212078 |
| 2,5～25 | 4 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 05 | TL0522.10-224066 |
| 2,5～25 | 4 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-224278 |
| 4～40 | 4,5 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 05 | TL0522.10-228066 |
| 4～40 | 4,5 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-228078 |
Uwaga: W praktyce nawet krótkotrwałe ciśnienie szczytowe nie może przekroczyć tej wartości.
② Interfejs I - gwint wewnętrzny, interfejs P - kołnierz
01
02
P: Czy mogą Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktów, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych manometrów itp.
P:Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,
mosiądzu, aluminiumprzetwarzanie materiałów. takich jak zawory wysokociśnieniowezawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne /siłowniki pneumatyczne/ zawory hydrauliczne/akumulatory hydrauliczneprodukty i tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalni w produkcji. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
Środki zaradcze w środowisku o wysokiej temperaturze O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia.
Gwint G jest cylindryczną rurą prostą używaną do połączeń nieszczelnych; gwint PT jest stożkową rurą, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT jest również stożkową rurą o kącie profilu zęba 60 stopni, używaną głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²? O: 1 MPa=10 bar≈145 psi≈10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w środowiskach o wysokiej lub ekstremalnie niskiej temperaturze? Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturze Środki zaradcze w środowisku ekstremalnie zimnym
| Uszczelki | Kauczuk fluorowy, PTFE | Niskotemperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy |
| Smarowanie | Smar syntetyczny wysokotemperaturowy (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) |
| Uzdatnianie powietrza zasilającego | Wzmocnione chłodzenie, efektywne usuwanie wody | Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie |
| Elementy metalowe | Zarezerwować luz rozprężny | Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno |
| Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno |
| Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
