Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Element przełączający: | MicroSwitch |
|---|---|---|---|
| Temperatura otoczenia.: | －25 ℃～ 55 ℃ | średnia temp.: | －25 ℃～ 80 ℃ |
| Gwarancja: | 1 rok | ||
| Podkreślić: | kontroler przełącznika ciśnienia oleju smarowego,Kontroler przełącznika ciśnienia IP54 |
||
Przegląd

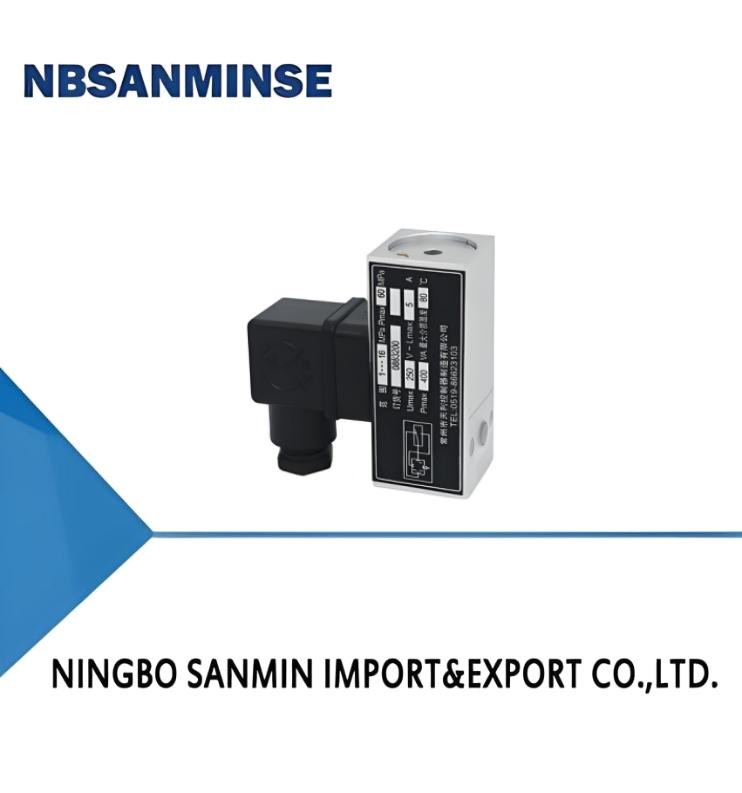

Przełącznik/regulator ciśnienia TL0522 wykorzystuje dwa rodzaje czujników: czujniki membranowe i bezwyciekowe czujniki tłokowe.
Przełącznik/regulator ciśnienia TL0522 może być stosowany do gazów obojętnych, takich jak powietrze i gaz, a także do mediów ciekłych, takich jak olej smarowy i lekki olej opałowy. Wartość nastawczą regulatora można regulować w zakresie od -0,1 do 1,6 MPa.
Bezwyciekowy czujnik tłokowy przełącznika/regulatora ciśnienia TL0522 może być stosowany do obojętnych mediów smarujących, takich jak olej hydrauliczny, olej smarowy i lekki olej opałowy. Wartość nastawczą regulatora można regulować w zakresie od 0,5 do 40 MPa.
Mała konstrukcja pozwala na wysoką częstotliwość przełączania 100 razy na minutę i szczególnie dobrą odporność na wibracje.
Główne parametry techniczne
| Lepkość robocza | <1×10－3m2/s |
|---|---|
| Element przełączający | Mikroprzełącznik |
| Stopnie ochrony zapewniane przez obudowę | IP54 (zgodny z DIN40050 i równoważny IP54 w GB4208) |
| Pozycja montażu | Interfejs ciśnieniowy skierowany pionowo w dół (dopuszczalne nachylenie 15°) |
| Temperatura otoczenia | －25℃～55℃ |
| Temperatura medium | －25℃～80℃ |
| Odporność na wibracje | Maks. 100 m/s2 |
| Błąd powtarzalności | ≤2,5% |
| Obciążalność styków | AC 220V 6A (rezystancyjne) |
Specyfikacje
Różnica przełączania jest nie do regulacji
| Zakres regulacji wartości nastawczej (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie ① (MPa) | Materiał czujnika ciśnienia | Typ interfejsu ② | Gwint wewnętrzny interfejsu |
Waga (kg) |
Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Pierścień uszczelniający | Tłok | ||||||||
| 0,5～7 | 2 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 04 | TL0522.10-201066 |
| 0,5～7 | 2 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-201078 |
| 1～16 | 3,5 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 04 | TL0522.10-212066 |
| 1～16 | 3,5 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-212078 |
| 2,5～25 | 4 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 05 | TL0522.10-224066 |
| 2,5～25 | 4 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-224278 |
| 4～40 | 4,5 | 40 | AL | Kauczuk nitrylowy | stal | I | G1/4 | 0,2 | 05 | TL0522.10-228066 |
| 4～40 | 4,5 | 40 | AL | Kauczuk nitrylowy | stal | P | - | 0,2 | 03 | TL0522.10-228078 |
Uwaga: W praktycznej pracy nawet krótkotrwałe ciśnienie szczytowe nie może przekroczyć tej wartości.
② Interfejs I to gwint wewnętrzny, interfejs P to kołnierz.
01
02
P: Czy mogliby Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktów, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów z napędem elektrycznym, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych , manometrów itp.
P:Jakie rodzaje produktów Państwo produkują?O: Produkujemy wiele rodzajów ze stali nierdzewnej
,mosiądzu, aluminium przetwarzanie materiałów.takie jak zawory wysokociśnieniowezawory elektromagnetyczne / zawory elektryczne /zawory wodne/ zawory pneumatyczne/siłowniki pneumatyczne/zawory hydrauliczne/akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i jesteśmy w tym profesjonalni. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.
P: Czy mogą Państwo dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy jest dostępna gwarancja?
Punkt skupienia P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek do zapobiegania wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która polega na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej. P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1 MPa=10 bar≈145 psi≈10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.P: Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowiskach o wysokiej lub ekstremalnie niskiej temperaturze?
Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze
| Środki zaradcze w środowisku o ekstremalnie niskiej temperaturze | Uszczelki | Kauczuk fluorowy, PTFE |
| Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie | Smar syntetyczny wysokotemperaturowy (niska lotność) |
| Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza | Wzmocnione chłodzenie, wydajne usuwanie wody |
| Suszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe | Zarezerwować luz rozprężny |
| Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii |
| Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne |
| Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
