Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Element przełączający: | MicroSwitch |
|---|---|---|---|
| Temperatura otoczenia.: | －5 ℃～ 40 ℃ | średnia temp.: | 0 ～ 90 ℃ |
| Gwarancja: | 1 rok | ||
| Podkreślić: | urządzenie sterujące,przełącznik ciśnieniowy regulator z czujnikiem membranowym |
||
Przegląd

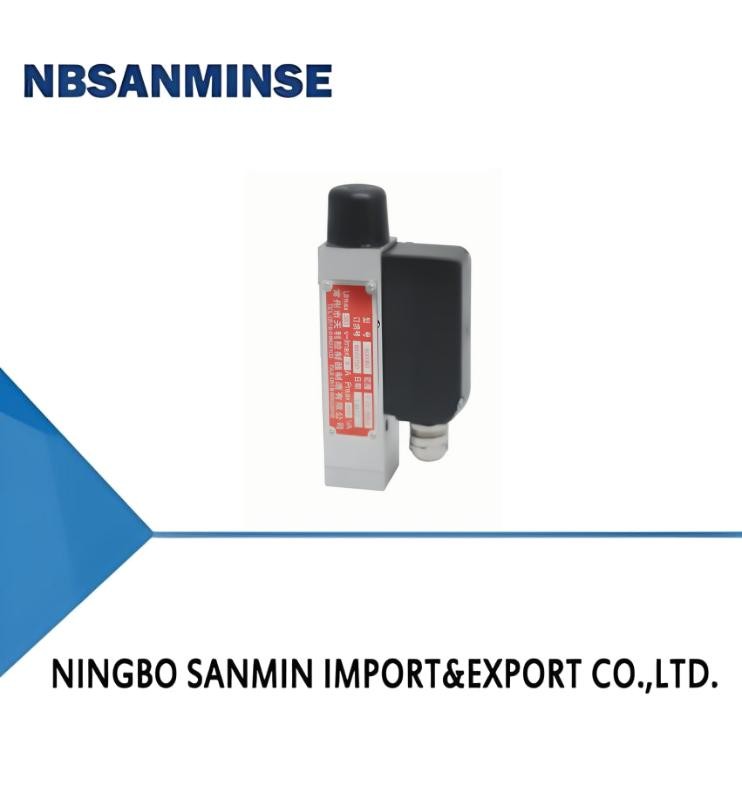

Przełącznik/regulator ciśnienia TL0015 wykorzystuje membranowy czujnik, który może współpracować z gazami obojętnymi, takimi jak powietrze i gaz, a także z mediami ciekłymi, takimi jak woda, olej hydrauliczny, lekki olej napędowy, olej smarowy i inne materiały nieagresywne dla materiału czujnika ciśnienia.
Wartość nastawcza przełącznika/regulatora ciśnienia TL0015 jest regulowana, w zakresie 0,02~3 MPa. Kompaktowa konstrukcja, mały rozmiar i szczególnie dobra odporność na wibracje.
Główne parametry techniczne
| Lepkość robocza | <1×10－3m2/s |
|---|---|
| Element przełączający | Mikroprzełącznik |
| Stopień ochrony obudowy | IP65 (zgodny z DIN40050 i odpowiadający IP65 w GB4208) |
| Temperatura otoczenia | －5℃～40℃ |
| Temperatura medium | 0～90℃ |
| Odporność na wibracje | Maks. 100 m/s2 |
| Błąd powtarzalności | ≤1,5% |
| Obciążalność styków | AC 220V 6A (rezystancyjne) |
Specyfikacje
Różnica przełączania jest nieregulowana
| Zakres regulacji wartości nastawczej (MPa) | Różnica przełączania nie większa niż (MPa) | **Ciśnienie dopuszczalne ① (MPa) | Częstotliwość przełączania/minutę | Materiał czujnika ciśnienia | Typ przyłącza ciśnienia ② | Gwint wewnętrzny przyłącza | Waga (kg) | Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia | |
|---|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Pierścień uszczelniający i membrana | |||||||||
| Regulacja wartości nastawczej za pomocą śruby z gniazdem sześciokątnym z plastikową osłoną ochronną: | ||||||||||
| 0,02～1,2 | 0,14 | 5 | 60 | aluminium | Kauczuk nitrylowy | I | G1/4 | 0,4 | 01 | TL0015.10-153265 |
| 0,05～3 | 0,2 | 5 | 60 | aluminium | Kauczuk nitrylowy | I | G1/4 | 0,4 | 01 | TL0015.10-170265 |
| 0,02～1,2 | 0,14 | 5 | 60 | aluminium | Kauczuk nitrylowy | P | G1/4 | 0,4 | 02 | TL0015.10-153268 |
| 0,05～3 | 0,2 | 5 | 60 | aluminium | Kauczuk nitrylowy | P | G1/4 | 0,4 | 02 | TL0015.10-170268 |
Uwaga: W praktycznej pracy nawet krótkotrwałe ciśnienie szczytowe nie może przekroczyć tej wartości.
② Przyłącze I to gwint wewnętrzny, przyłącze P to kołnierz
01
02
03
P: Czy mogą Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktu, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów z napędem elektrycznym, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych manometrów itp.
P: Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów obróbki materiałów ze stali nierdzewnej,mosiądzu, aluminium.
takich jak zawory wysokociśnieniowe,zawory elektromagnetyczne / zawory elektryczne / zawory wodne/zawory pneumatyczne/siłowniki pneumatyczne /zawory hydrauliczne/akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne, znane marki pneumatyczne i hydrauliczne, marki instrumentów?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.P: Czy jest dostępna gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie osiąga się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną, środowisko
gorące, silne wibracje itp.
P: Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w środowiskach o wysokiej lub ekstremalnie niskiej temperaturze?
Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku o ekstremalnie niskiej temperaturzeUszczelki Kauczuk fluorowy, PTFE
Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan Smarowanie
| Smar syntetyczny wysokotemperaturowy (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza |
| Wzmocnione chłodzenie, efektywne usuwanie wody | Suszenie o ultra niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zapasowy luz rozprężny | Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno | Instalacja |
| Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi | |
