Szczegóły Produktu:
|
| Błąd: | 3% ustalona wartość | średnia temp.: | -20-85℃ |
|---|---|---|---|
| Gwarancja: | 1 rok | Aplikacja: | Automatyczne zabezpieczenie przed nadmiarem ciśnienia |
| Podkreślić: | Kompaktowy regulator przełącznika ciśnienia,wykwintny sterownik przełącznika ciśnienia |
||
1, Zasada i struktura
MS-T50 ma wbudowany tłok podłączony do sprężyny.Kiedy ciśnienie osiągnie ustawioną wartość, uruchomi on ustawioną wcześniej strukturę mechaniczną i wyśle sygnał przełącznika.
2Charakterystyka

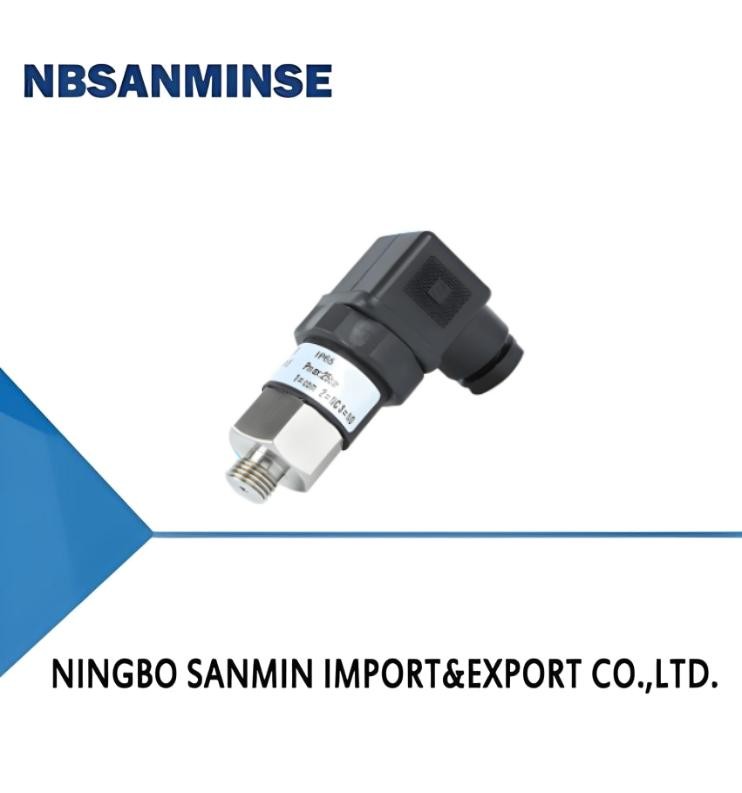

MS-T50 (wyśmienity) przełącznik ciśnienia / kontroler ma kompaktową strukturę, używa standardowych wtyczek DN, jest łatwy do podłączenia i ma szeroki zakres pomiarów.specjalne kontakty zwykle otwarte lub zwykle zamknięteMożna go stosować do pomiaru ciśnienia wody i oleju.
3, Parametry techniczne
| Zakres pomiarowy | Szczegółowe informacje można znaleźć w poniższej tabeli |
|---|---|
| Opóźnienie | 10-20% wartości ustawionej (25% -35%, 1% -5% nieobowiązkowo) |
| Błąd | 3% wartości ustalonej |
| Produkcja | Złote pokrycie kontaktów normalnie otwartych i zamkniętych ≤ 42V,1A prądu stałego ≤ 115 V prądu stałego,0.15A ≤ 42V,3A ≤ 125V, 3A ≤ 250 V prądu przemiennego0.5A |
| Średnia temperatura | -20-85°C |
| Ochrona i ochrona | IP65 |
| Połączenie | Przesyłki końcowe |
| Materiał | Diafragma NBR Prężnik: Prężnik stalowy z uszczelnieniem NBR Połączenie procesu: stal ocynkowana/ stal nierdzewna Shell: Plastiki inżynieryjne |
4, Tabela wyboru
| Materiał interfejsu | Model | **Dopuszczalne ciśnienie (bar) | Zakres ustawień (bar) | Błąd | Histeresa stała | Masę (kg) |
|---|---|---|---|---|---|---|
| Filmy | MS-T50-02.5 | 25 | 0.2- Nie.2.5 | 3% | - Dziesięć procent. . 20% wartości ustalonej 25%. . 35% wartości ustawionej (nieobowiązkowa) 1%! . 5% wartości ustawionej (nieobowiązkowa) |
0.1 |
| Filmy | MS-T50-005 | 25 | 0.8- Nie.5 | 3% | - Dziesięć procent. . 20% wartości ustalonej 25%. . 35% wartości ustawionej (nieobowiązkowa) 1%! . 5% wartości ustawionej (nieobowiązkowa) |
0.1 |
| Filmy | MS-T50-012 | 25 | 1- Nie.12 | 3% | - Dziesięć procent. . 20% wartości ustalonej 25%. . 35% wartości ustawionej (nieobowiązkowa) 1%! . 5% wartości ustawionej (nieobowiązkowa) |
0.1 |
| Filmy | MS-T50-050 | 200 | 5- Nie.50 | 3% | - Dziesięć procent. . 20% wartości ustalonej 25%. . 35% wartości ustawionej (nieobowiązkowa) 1%! . 5% wartości ustawionej (nieobowiązkowa) |
0.1 |
| tłok | MS-T50-100 | 200 | 10- Nie.100 | 3% | - Dziesięć procent. . 20% wartości ustalonej 25%. . 35% wartości ustawionej (nieobowiązkowa) 1%! . 5% wartości ustawionej (nieobowiązkowa) |
0.1 |
| tłok | MS-T50-200 | 300 | 20- Nie.200 | 3% | - Dziesięć procent. . 20% wartości ustalonej 25%. . 35% wartości ustawionej (nieobowiązkowa) 1%! . 5% wartości ustawionej (nieobowiązkowa) |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | Wyjaśnij |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | miedź | |||||
| L | Stal. | |||||
| X | Pozostałe, z stali nierdzewnej 304L | |||||
| G12 | Węzeł interfejsu G1/2 | |||||
| G14 | Węzeł interfejsu G1/4 | |||||
| N14 | Węzeł interfejsu NPT1/4 | |||||
| M14 | Węzeł interfejsu M14 * 1.5 | |||||
| M20 | Węzeł interfejsu M20 * 1.5 | |||||
| H | Wątek interfejsu Wątek zewnętrzny | |||||
| R | Wynik normalnie otwarty+normalnie zamknięty |
5, Diagram okablowania
6, rysunek wymiarowy
7, Miejsce instalacji
8, Stosowane media
9, Metoda korekty
** Krok: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Krok 2: Zmień rozmiar punktu przełącznika ciśnienia za pomocą śrubokrętu, jak pokazano na rysunku, zwiększając go w kierunku wskazówek zegara i zmniejszając go w kierunku przeciwnym.
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
