Szczegóły Produktu:
|
| Element przełączający: | MicroSwitch | Temperatura otoczenia.: | －5 ℃～ 50 ℃ |
|---|---|---|---|
| średnia temp.: | 0 ̊100°C | Błąd powtarzalności: | ≤1,5% |
| Aplikacja: | Automatyczne urządzenie ochrony nadciśnienia | ||
| Podkreślić: | tłokowy czujnik ciśnienia przełącznik ciśnieniowy regulator,0.3-40MPa pressure switch controller |
||
Przegląd

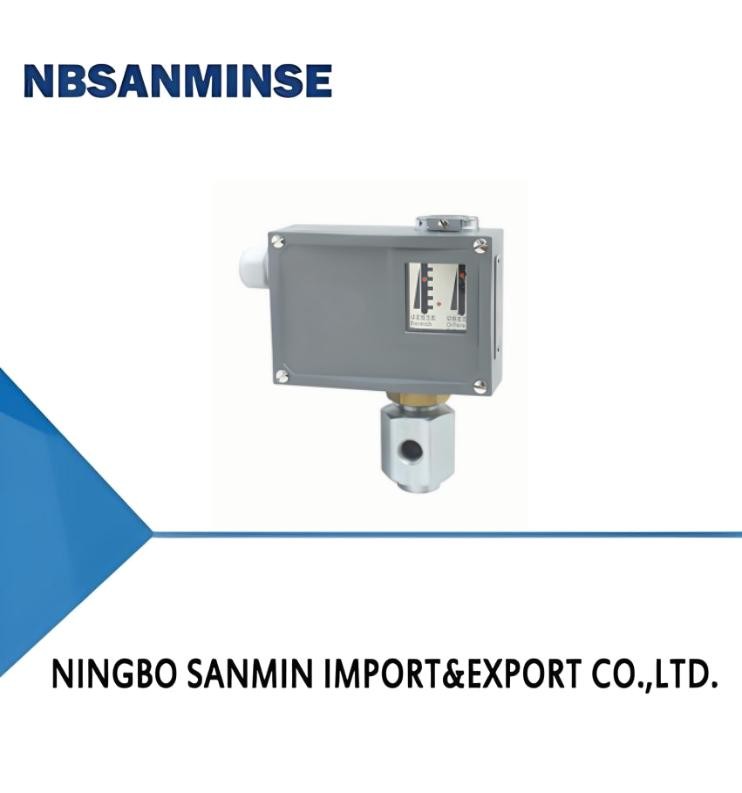

Przełącznik ciśnienia/regulator ciśnienia TL0402 wykorzystuje czujnik typu tłokowy z portem odpływowym, który może być stosowany do neutralnego oleju hydraulicznego i innych nośników.
Wartość ustawienia przełącznika ciśnienia/regulatora ciśnienia TL0402 jest regulowana, z zakresem regulacji 0,3-40 MPa.
Główne osiągi techniczne
| Element przełączania | Mikrosprzęg |
|---|---|
| Stopień ochrony zapewniony przez obudowę | IP65 ((zgodny z normą DIN40050 i równoważny z normą IP65 w GB4208) |
| Temperatura otoczenia | -5°C ∼50°C |
| Średnia temperatura | 0 ̊100°C |
| Pozycja instalacji | Interfejs ciśnienia jest pionowo w dół (pozwala na nachylenie o 15 °) |
| Wydajność antywibracyjna | TL0402:40m/s2TL0403:20m/s2 |
| Błąd powtarzalności | ≤ 1,5% |
| Pojemność kontaktu | AC 220V 6A ((opór) |
Specyfikacje
Różnica przełączania nie jest regulowana
| Zakres regulacji wartości ustawienia (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Zestaw | ||||||||
| 0.3?? 4 | 0.4 | 16 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0402.10-191019 |
| 0.3 ¢ 6.3 | 0.6 | 16 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0402.10-192019 |
| 0.5 ¢10 | 0.9 | 30 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0402.10-202019 |
| 0. 5 ¢16 | 1.2 | 30 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0402.10-203019 |
| 1 ¢25 | 2 | 80 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0402.10-215019 |
| 1 ¢40 | 2.2 | 80 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0402.10-216019 |
Różnica przełączania regulowana
| Zakres regulacji wartości ustawienia (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Zestaw | ||||||||
| 0.3?? 4 | 0.6 | 16 | 30 | Ocieplona stal | Stal. | G1/4 | 0.95 | 01 | TL0402.00-191019 |
| 0.3 ¢ 6.3 | 0.8 | 16 | 30 | Ocieplona stal | Stal. | G1/4 | 0.95 | 01 | TL0402.00-192019 |
| 0.5 ¢10 | 1.2 | 30 | 30 | Ocieplona stal | Stal. | G1/4 | 0.95 | 01 | TL0402.00-202019 |
| 0. 5 ¢16 | 1.6 | 30 | 30 | Ocieplona stal | Stal. | G1/4 | 0.95 | 01 | TL0402.00-203019 |
| 1 ¢25 | 2.6 | 80 | 30 | Ocieplona stal | Stal. | G1/4 | 0.95 | 01 | TL0402.00-215019 |
| 1 ¢40 | 3.5 | 80 | 30 | Ocieplona stal | Stal. | G1/4 | 0.95 | 01 | TL0402.00-216019 |
Różnica przełączania nie jest regulowana (mała różnica przełączania)
| Zakres regulacji wartości ustawienia (MPa) | Różnica przełączania nie większa niż (MPa) | **Dopuszczalne ciśnienie 1 (MPa) | Częstotliwość przełączania/minuta | Materiał czujnika ciśnienia | Wewnętrzna nitka interfejsu | Masę (kg) | Numer rysunku wymiaru zarysu | Numer katalogu zamówienia | |
|---|---|---|---|---|---|---|---|---|---|
| Obudowa | Zestaw | ||||||||
| 0.3?? 4 | 0.3 | 16 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0403.70-191019 |
| 0.3 ¢ 6.3 | 0.5 | 16 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0403.70-192019 |
| 0.5 ¢10 | 0.7 | 30 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0403.70-202019 |
| 0. 5 ¢16 | 1 | 30 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0403.70-203019 |
| 1 ¢25 | 1.5 | 80 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0403.70-215019 |
| 1 ¢40 | 1.8 | 80 | 30 | Ocieplona stal | Stal. | G1/4 | 0.9 | 01 | TL0403.70-216019 |
Uwaga: W pracy praktycznej nawet krótki ciśnienie szczytowe nie może przekroczyć
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
