Szczegóły Produktu:
|
| Lepkość pracy: | <1 × 10－3 m2/s | Temperatura otoczenia.: | －25 ℃～ 55 ℃ |
|---|---|---|---|
| średnia temp.: | 0 ～ 95 ℃ | Błąd powtarzalności: | ≤1,5% |
| Gwarancja: | 1 rok | ||
| Podkreślić: | kontroler przełącznika ciśnienia czujników węglowych,regulowany przełącznik kontroli ciśnienia |
||
Przegląd

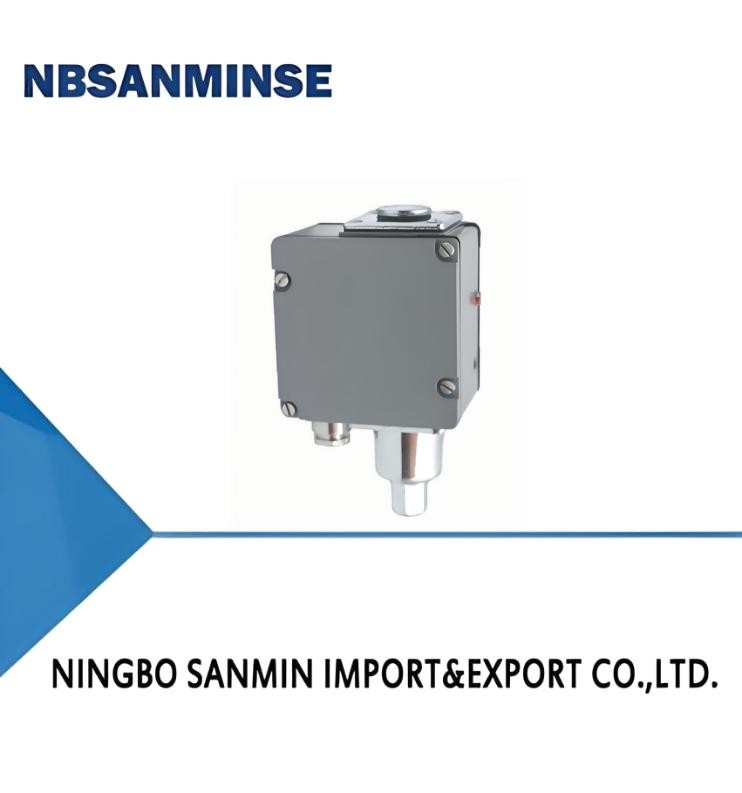

Przełącznik/regulator ciśnienia TL5238 wykorzystuje czujnik miechowy, który może być stosowany do gazów obojętnych, takich jak powietrze i para wodna, a także do mediów ciekłych, takich jak woda, czynnik chłodniczy i olej.
Wartość nastawcza przełącznika/regulatora ciśnienia TL5238 jest regulowana, z zakresem 0-2 MPa. Obudowa wykonana jest z odlewanego aluminium i jest wodoodporna.
Główne parametry techniczne
| Lepkość robocza | <1×10－3m2/s |
|---|---|
| Stopień ochrony obudowy | IP65 |
| Temperatura otoczenia | －25℃～55℃ |
| Temperatura medium | 0～95℃ |
| Błąd powtarzalności | ≤1.5% |
| Obciążalność styków | Vmax=380V AC Imax=6A(rezystancyjny)Pmax=600VA |
Specyfikacje
Różnica załączeń nieregulowana (mikrowyłącznik jednobiegunowy, dwutorowy)
| Zakres regulacji wartości nastawczej (MPa) | Różnica załączeń nie większa niż (MPa) | **Ciśnienie dopuszczalne ① (MPa) | Częstotliwość przełączania/minutę | Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza | Numer rysunku wymiarów gabarytowych | Katalog kodów zamówieniowych | |
|---|---|---|---|---|---|---|---|---|
| Obudowa | Rura falista | |||||||
| 0～0.1 | 0.003 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-110066 |
| 0～0.2 | 0.004 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-112066 |
| 0.02～0.4 | 0.008 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-151066 |
| 0.02～0.6 | 0.01 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-152066 |
| 0.03～0.8 | 0.012 | 1.8 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-157066 |
| 0.03～1.0 | 0.015 | 2.0 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-158066 |
| 0.05～1.6 | 0.025 | 2.5 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-167066 |
| 0.05～2.0 | 0.03 | 3.5 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.10-168066 |
Różnica załączeń regulowana (mikrowyłącznik jednobiegunowy, dwutorowy)
| Zakres regulacji wartości nastawczej (MPa) | Różnica załączeń nie większa niż (MPa) | **Ciśnienie dopuszczalne ① (MPa) | Częstotliwość przełączania/minutę | Materiał czujnika ciśnienia | Gwint wewnętrzny przyłącza | Numer rysunku wymiarów gabarytowych | Katalog kodów zamówieniowych | |
|---|---|---|---|---|---|---|---|---|
| Obudowa | Rura falista | |||||||
| 0～0.1 | 0.008 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-110066 |
| 0～0.2 | 0.01 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-112066 |
| 0.02～0.4 | 0.025 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-151066 |
| 0.02～0.6 | 0.03 | 1.2 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-152066 |
| 0.03～0.8 | 0.04 | 1.8 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-157066 |
| 0.03～1.0 | 0.05 | 2.0 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-158066 |
| 0.05～1.6 | 0.08 | 2.5 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-167066 |
| 0.05～2.0 | 0.12 | 3.5 | 20 | mosiądz hpb59-1 | stal nierdzewna 1Cr18 Ni9Ti | G1/4 | 01 | TL5238.00-168066 |
Uwaga: W praktycznej pracy nawet krótkotrwały wzrost ciśnienia nie może przekroczyć
P: Czy mogą Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktu, proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych itp.ciśnieniomierzy itp.
P:Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,
mosiądzu, aluminiumobróbka materiałów. takich jak zawory wysokociśnieniowezawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne /siłowniki pneumatyczne/ zawory hydrauliczne/akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalni w tym zakresie. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
Środki zaradcze w środowisku o wysokiej temperaturze O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia.
Gwint G to cylindryczna rura prosta używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która polega na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²? O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze? Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturze Środki zaradcze w środowisku ekstremalnie zimnym
| Uszczelki | Kauczuk fluorowy, PTFE | Kauczuk nitrylowy niskotemperaturowy, kauczuk silikonowy, poliuretan |
| Smarowanie | Smar syntetyczny wysokotemperaturowy (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) |
| Obróbka powietrza zasilającego | Wzmocnione chłodzenie, efektywne usuwanie wody | Suszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie |
| Elementy metalowe | Zapas luzu rozszerzalności | Wybierać materiały o udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno |
| Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno |
| Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
