Szczegóły Produktu:
|
| Lepkość pracy: | ≤400 mm2/s | Temperatura otoczenia.: | －25 ℃ ~ 55 ℃ |
|---|---|---|---|
| średnia temp.: | 0 ℃ ~ 88 ℃ | Błąd powtarzalności: | ≤1% |
| Gwarancja: | 1 rok | ||
| Podkreślić: | kontroler przełącznika ciśnienia gazów żrących,Regulator przełącznika ciśnienia z czujnikiem rury sprężynowej |
||
Przegląd

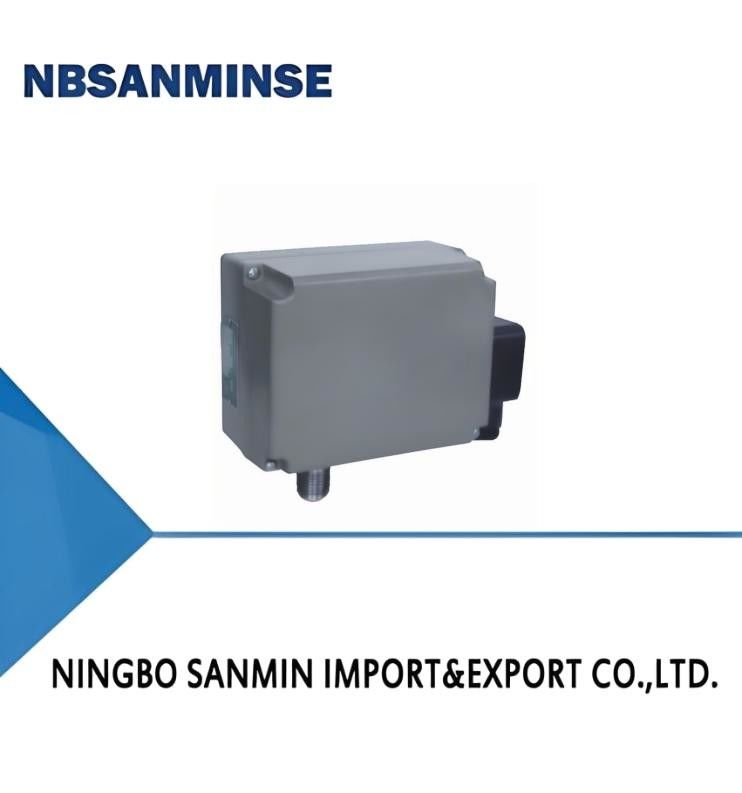

Przełącznik/regulator ciśnienia TL1217 wykorzystuje czujnik typu dzwonowego, który może być stosowany do agresywnych gazów i płynnych mediów. Wartość nastawiona przełącznika/regulatora ciśnienia TL1217 jest regulowana, w zakresie 1-40 MPa.
Przełącznik/regulator ciśnienia TL1217 ma szeroki zakres regulacji ciśnienia, wysoką dokładność sterowania, małą różnicę przełączania i nadaje się do czujników mediów agresywnych (gazowych lub ciekłych).
Główne parametry techniczne
| Lepkość robocza | ≤400 mm2/s |
|---|---|
| Element przełączający | Mikroprzełącznik (jeden zestaw) |
| Stopnie ochrony zapewniane przez obudowę | IP65 |
| Temperatura otoczenia | －25℃~55℃ |
| Temperatura medium | 0℃~88℃ |
| Pozycja montażu | dowolna |
| Odporność na wibracje | Maks. 10 m/s2 |
| Błąd powtarzalności | ≤1％ |
| Obciążalność styków | Vmax=380VAC Imax=6A(rezystancyjne)Pmax=600VA |
Specyfikacje
Różnica przełączania nie jest regulowana
| Zakres regulacji wartości nastawionej (MPa) | Różnica przełączania nie większa niż (MPa) | **Ciśnienie dopuszczalne ① (MPa) | Częstotliwość przełączania/minutę | Materiał czujnika ciśnienia | Gwint zewnętrzny interfejsu | Numer rysunku wymiarów gabarytowych | Numer katalogowy zamówienia |
|---|---|---|---|---|---|---|---|
| 1~10 | 0.20 | 15 | 60 | 316L | G1/2 | 01 | TL1217.10-211106 |
| 1~16 | 0.32 | 20 | 60 | 316L | G1/2 | 01 | TL1217.10-212106 |
| 2~25 | 0.50 | 32 | 60 | 316L | G1/2 | 01 | TL1217.10-221106 |
| 2~40 | 0.80 | 50 | 60 | 316L | G1/2 | 01 | TL1217.10-222106 |
Uwaga: W praktycznej pracy nawet krótkotrwałe szczytowe ciśnienie nie może przekroczyć tej wartości.
P: Czy mogliby Państwo zaoferować darmowe próbki?
O: Tak, ale zależy to od produktów, Proszę o kontakt ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych itp.ciśnieniomierzy itp.
P:Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów obróbki materiałów ze stali nierdzewnej,
mosiądzu, aluminium.takich jak zawory wysokociśnieniowe, zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne/ siłowniki pneumatyczne/zawory hydrauliczne/akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i jesteśmy profesjonalni w tym zakresie. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne znane marki produktów pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
Środki zaradcze w środowisku ekstremalnie zimnym Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.
Gwint G jest cylindryczną rurą prostą używaną do połączeń nieszczelnych; gwint PT jest stożkową rurą, która polega na deformacji i uszczelnieniu samego gwintu; NPT jest również stożkową rurą o kącie profilu zęba 60 stopni, używaną głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1MPa=10bar≈145psi≈10kg P: Co zazwyczaj powoduje spalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach?Punkt skupienia Środki zaradcze w środowisku o wysokiej temperaturze
Środki zaradcze w środowisku ekstremalnie zimnym Uszczelki
| Kauczuk fluorowy, PTFE | Niska temperatura kauczuku nitrylowego, silikonowego, poliuretanowego | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Obróbka dopływu powietrza |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o bardzo niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zapasowy luz rozprężny | Wybierz materiały o niskiej ciągliwości w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno | Instalacja |
| Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi | |
