Dom ProduktyPneumatyczny zawór elektromagnetycznySBF serii 1.5 Bellows Suction Cup Specjalny dla blachy metalowej

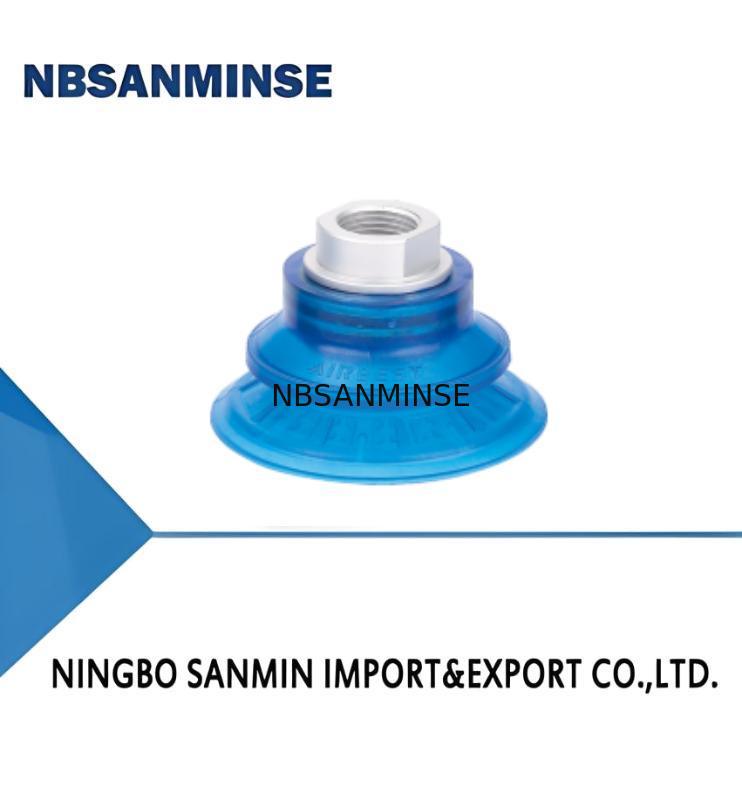

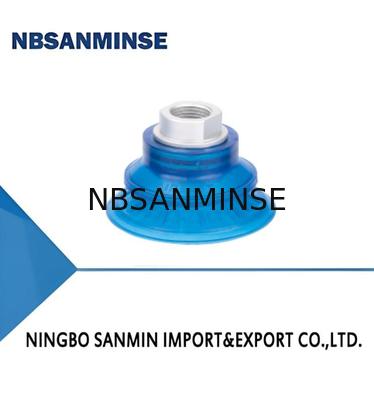

SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
Skontaktuj się teraz

SBF serii 1.5 Bellows Suction Cup Specjalny dla blachy metalowej

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Nazwa handlowa: NBSANMINSE
Model Number: SBF30

Szczegóły informacji
Material & Hardness: U - PU,70 Connection thread: G2F - G1/4 female thread
Pull-out force N: 33 Min.curve radius of workpiece mm: 30
Inner volume cm³: 5.5

opis produktu

Cechy
◇ 1.5 Węże
◇ Materiał PU
◇ Wewnętrzna konstrukcja wspierająca dużą powierzchnię
◇ Można wybrać różne rozmiary
Zalety
◇ Łatwo dopasowywać nierówne powierzchnie przedmiotu i ma efekt buforowy
◇ Doskonała odporność na zużycie i olej, długa żywotność
◇ Skutecznie zwiększaj siłę tarcia pomiędzy szuflami a przedmiotami
◇ Nadaje się do różnych rozmiarów i kształtów części
Wnioski
◇ Obsługa blachy metalowej przy dużej prędkości i krótkim czasie cyklu
◇ Bez deformacji obsługiwać blachy metalowe i płyty aluminiowe
◇ Specjalna konstrukcja otworu w kubku wysysającym zapobiega poślizgnięciu
podczas obróbki oleistej arkuszy metalowej, zapewniając dokładne ustawienie
◇ Stosowane w systemie obsługi części metalowych do pieczętowania samochodów
SBF serii 1.5 Bellows Suction Cup Specjalny dla blachy metalowej 0
Struktura
◇1.5 Węgiel, duży układ sprężony
◇Suszka i urządzenie są konstrukcją z jednej części
SBF serii 1.5 Bellows Suction Cup Specjalny dla blachy metalowej 1
   Wpływ   50   U   - G3F.
①     ②   ③        ④
  ①Zestaw 2Czerwony ③Materiał i twardość ④Połączenie przędza
  Wpływ 30-milimetrowy U-PU 70  G2F -G1/4 włókna żeńskie

40-42 mm

G3F -G3/8Przewód żółty
50-51,5 mm

G2M -G1/4przędza męska
60-64 mm

M10M-M10×1,5 samca
80-84 mm

Adapter prostokątny RA
100-φ103 mm


Wybór-Model ((Przewód połączenia)
  Model Połączenie przędza
G2M		 M10M G2F G3F RA-pięciokątny adapter
  SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
  SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
  SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
  SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
  SBF80U-□ SBFB0U-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
  SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Parametry techniczne
  Model Siła wyciągania
N		 Wnętrze objętość
        cm3		 Min. godzin promienie z przedmiot obróbki
                   mm		 Waga
     g		 Zalecane Węża. Dia
mm		 MPQ
sztuk
  SBF30 33  5.5  30  18.5  6  1
  SBF40 60  7.0  45  20.0  6  1
  SBF50 103  11.5  50  40.0  8  1
  SBF60 145  22.0  55  45.0  8  1
  SBF80 235  60.0  72  75.0  10  1
  SBF100 380  98.0  97  118.0  10  1
◇ Uwaga: Poziom próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby
Dane dotyczące siły wyciągania zgodnie z powyższym wzorem są obliczane bez uwzględniania współczynnika bezpieczeństwa.
Dane mogą być różne w zależności od powierzchni obróbki.
SBF serii 1.5 Bellows Suction Cup Specjalny dla blachy metalowej 2
◇ Uwaga: Tolerancja wymiarowa jest zgodna ze standardem tolerancji wymiarowej wyrobów gumowych GBT3672.1-2002-1 M3
