STC Series 1.5 Bellows Suction Cup Special for Metal Sheet

Skontaktuj się teraz

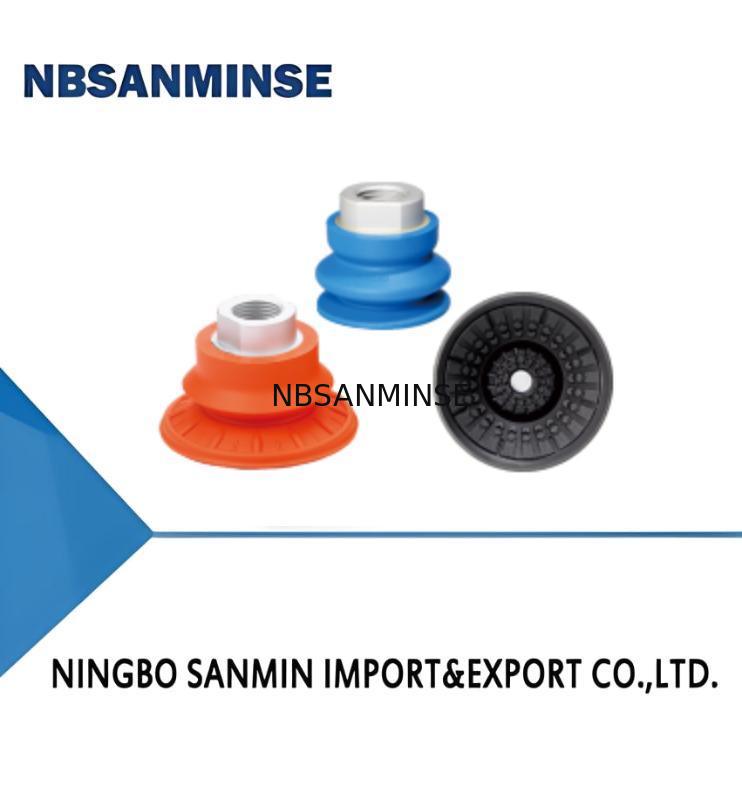

Przyssawka mieszkowa STC Seria 1.5 Specjalna do blach metalowych

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nazwa handlowa:	NBSANMINSE
Model Number:	STC22

Szczegóły informacji
Vertical pull-outforce N:	23	Lateral pull-outforce N:	20
Lateral pull-out force Oily surface (N):	6.5	Inner volume cm³:	1.5
Min.curve radius of workpiece mm:	20

opis produktu

Cechy

◇ 1.5 Struktura węża

◇ Wewnętrzna konstrukcja wspierająca wzór o dużej powierzchni

◇ Dostępne są różne rozmiary i specyfikacje

Zalety

◇ Łatwo dopasować do nierównej powierzchni przedmiotu i posiada buforwpływ

◇ Skutecznie zwiększaj siłę tarcia między kubkami wysysającymii części roboczych

◇ Maksymalna temperatura materiału HK wynosi 250°C, może być używany doZbierz blachę metalową o wysokiej temperaturze

◇ Maksymalna temperatura materiału HD wynosi 160°C, można go użyć doZbierać szkło o wysokiej temperaturze bez znaku

◇ Nadaje się do różnych rozmiarów i kształtów części

Wnioski

◇ Przystosowany do szybkiego obróbki płyt metalowych, krótki czas cyklu

◇ Obsługa blach metalowych i płyt aluminiowych bez deformacji

◇ Wewnętrzne, specjalne wzorcowe rowy zapobiegają tłustej arkuszy

metalu z poślizgu podczas obróbki

◇ Stosowane w systemie obsługi części metalowych do pieczętowania samochodów

Struktura

◇ 1.5 Konstrukcja wiertła, duży ciśnieniowy ruch

◇ Wysysacz i urządzenie są złożone z jednego elementu

STC 50 N-G3F

① ③ ④

1Seria

2Czerwony

③Materiał i twardość

4Połączenie przędza

22 mm

N-NBR

G2F -G1/4 włókna żeńskie

30 - 中30mm

Kauczuk HK-Extra o wysokiej temperaturze

G3F -G3/8 włókna żeńskie

40 - 中40 mm

HD-High-temperature/mark free material

G2M - G1/4 mężczyzna przędza

50 - 中50 mm

M10M-M10×1.5 mężczyzna przędza

60 - 中60mm

M14M-M14×1.5 mężczyzna przędza

80 - 中80mm

RA -Półkwiecień. adapter

100-φ100 mm

125-φ125 mm

Swybory

Model

Połączenie Trójka
G2M

d
M10M

STC22N-□
STC30N-□

STC22N-G2M
STC30N-G2M

STC22N-M10M

STC22N-M14M

STC22N-G2F
STC30N-G2F

STC22N-G3F

STC22N-RA

STC30N-M10M

STC30N-M14M

STC30N-G3F

STC30N-RA

STC40N-□

STC40N-G2M

STC40N-M10M

STC40N-M14M

STC40N-G2F

STC40N-G3F

STC40N-RA

STC50N-□

STC50N-G2M

STC50N-M10M

STC50N-M14M

STC50N-G2F

STC50N-G3F

STC50N-RA

STC60N-□

STC60N-G2M

STC60N-M10M

STC60N-M14M

STC60N-G2F

STC60N-G3F

STC60N-RA

STCBON-□

STCBON-G2M

STC80N-M10M

STC80N-M14M

STC80N-G2F

STCBON-G3F

STCBON-RA

STC100N-□

STC100N-G2M

STC100N-M10M

STC100N-M14M

STC100N-G2F

STC100N-G3F

STC100N-RA

STC125N-□

STC125N-G2M

STC125N-M10M

STC125N-M14M

STC125N-G2F

STC125N-G3F

STC125N-RA

Model

Połączenie 3
G2M

ogłoszenie
G2F

Model
G3F

Połączenie 3
G2M

ogłoszenie
G2F

STC22HK-□
STC30HK-□

STC22HK-G2M
STC30HK-G2M

STC22HK-G2F
STC30HK-G2F

STC22HK-G3F
STC30HK-G3F

STC22HD-□
STC30HD-□

STC22HD-G2M
STC30HD-G2M

STC22HD-G2F
STC30HD-G2F

STC22HD-G3F
STC30HD-G3F

STC40HK-□
STC50HK-□

STC40HK-G2M
STC50HK-G2M

STC40HK-G2F

STC40HK-G3F

STC40HD-□

STC40HD-G2M

STC40HD-G2F

STC40HD-G3F

STC50HK-G2F

STC50HK-G3F STC50HD-□

STC50HD-G2M

STC50HD-G2F

STC50HD-G3F

STC60HK-□

STC60HK-G2M

STC60HK-G2F

STC60HK-G3F

STC60HD-□

STC60HD-G2M

STC60HD-G2F

STC60HD-G3F

STCBOHK-□

STCB0HK-G2M

STC80HK-G2F

STCBOHK-G3F

STC80HD-□

STC80HD-G2M

STCBOHD-G2F

STC80HD-G3F

STC100HK-□

STC100HK-G2M
STC125HK-G2M

STC100HK-G2F

STC100HK-G3F

STC100HD-□

STC100HD-G2M

STC100HD-G2F

STC100HD-G3F

STC125HK-□

STC125HK-G2F

STC125HK-G3F STC125HD-□

STC125HD-G2M

STC125HD-G2F

STC125HD-G3F

Technica Model	Ja... parametry Pionowa wyciąganie siła N	s Strona siła pociągu N	Strona wyciąganie siła oleiste powierzchnia ((N)	Wnętrze objętość cm3	Min. krzywa promienie z elementów obróbki mm	Waga 9	Zalecane Hosiedia mm	MPQ sztuk
STC22 STC30 STC40 STC50	2335	2028	6.512	1.5 6.3	2035	8.612	66	5
	2335	2028	6.512	1.5 6.3	2035	8.612	66	5
	62	37	34	7.2	40	13.5	6	1
	85	58	55	11.2	45	21	8	1
STC60 STC80	141	88	83	22.5	52	29	8	1
STC60 STC80	236	141	136	57	70.5	51	8	1
STC100	371	228	221	92	95	77	8	1
STC125	558	352	335	191	140	165	10	1

◇ Uwaga: poziom próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby próby pró

Dane mogą być różne w zależności od powierzchni różnych elementów obróbki

M - Przędza męska

◇ Uwaga: Tolerancja wymiarowa jest zgodna ze standardem tolerancji wymiarowej wyrobów gumowych GBT3672.1-2002-1 M3
