Szczegóły Produktu:
|
| Wysuwanie pionowe: | 33 siła N | Wysuwanie boczne: | 12 (powierzchnia tłusta) N |
|---|---|---|---|
| Objętość wewnętrzna: | 2 cm3 | Min. promień krzywizny przedmiotu obrabianego: | 8mm |
| Gwarancja: | 1 rok | ||

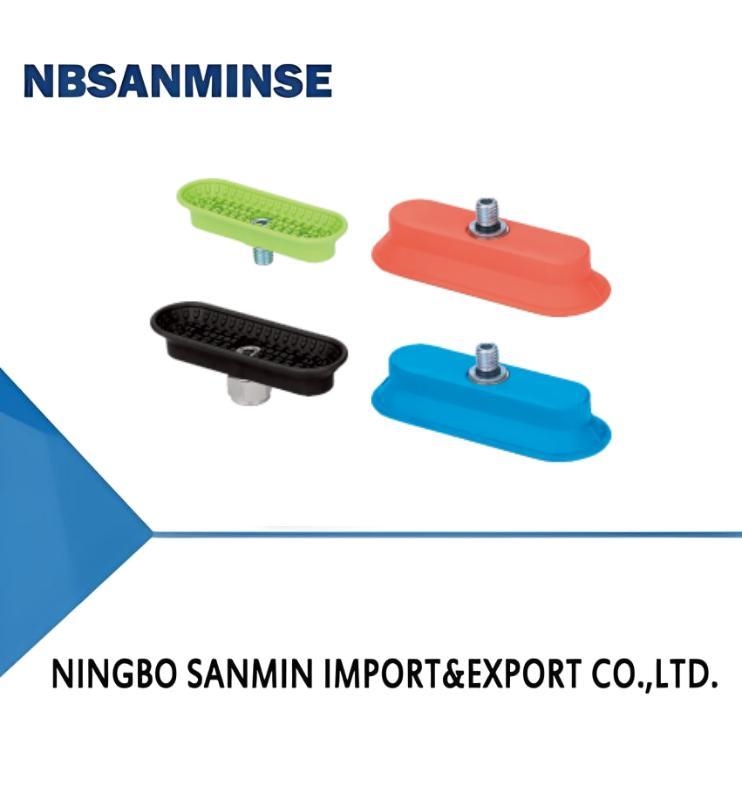

| Podkreślić: | owalny płaski wysysacz do metalu,elektrozawór pneumatyczny przyssawka,Przyssawka do blach metalowych z gwarancją |
||
| SOF 40×80N-G3F | |||||||
| ①②③④ | |||||||
| ①Seria | ②Rozmiar | ③Materiał i twardość | ④Gwint przyłączeniowy | ||||
| SOF | 16×50 | 40×110 | N-NBR | 60 | Gwint wewnętrzny G2F-G1/4 | Gwint zewnętrzny M10M-M10×1,5 | |
| 20×80 | 50×100 | NG-NBR | 45 | G3F-G3/8gwint wewnętrzny | M14M-M14×1,5wątek męski | ||
| 23×60 | 60×120 | HK-Extra wysokiguma temp | 65 | Gwint zewnętrzny G2M-G1/4 | RA-Adapter prostokątny | ||
| 30×90 | 70×140 | HD-Wysoka temperatura/znakdarmowy materiał | 60 | ||||
| 40×80 | |||||||
| Wybór | |||||||
| Model | Gwint połączenia G2M |
M10M | M14M | G2F | G3F | RA | |
| SOF16×50□-□ | SOF16×50□-G2M | SOF16×50□-M10M SOF20×80□-M10M |
SOF16×50□-M14M | SOF16×50□-G2F | SOF16×50□-G3F | SOF16×50□-RA | |
| SOF20×80□-□ | SOF20×80□-G2M | SOF20×80□-M10M | SOF20×80□-M14M | SOF20×80□-G2F | SOF20×80□-G3F | SOF20×80□-RA | |
| SOF23×60□-□ | SOF23×60□-G2M | SOF23×60□-M10M | SOF23×60□-M14M | SOF23×60□-G2F | SOF23×60□-G3F | SOF23×60□-RA | |
| SOF40×80□-□ | SOF40×80□-G2M | SOF40×80□-M10M | SOF40×80□-M14M | SOF40×80□-G2F | SOF40×80□-G3F | SOF40×80□-RA | |
| SOF30×90□-□ | SOF30×90□-G2M | SOF30×90□-M10M | SOF30×90□-M14M | SOF30×90□-G2F | SOF30×90□-G3F | SOF30×90□-RA | |
| SOF40×110□-口 | SOF40×110□-G2M | SOF40×110□-M10M | SOF40×110□-M14M | SOF40×110□-G2F | SOF40×110□-G3F | SOF40×110□-RA | |
| SOF50×100□-口 | SOF50×100□-G2M | SOF50×100□-M10M | SOF50×100□-M14M | SOF50×100□-G2F | SOF50×100□-G3F | SOF50×100□-RA | |
SOF60×120□-口 |
SOF60×120□-G2M | SOF60×120□-M10M | SOF60×120□-M14M | SOF60×120□-G2F | SOF60×120□-G3F | SOF60×120□-RA | |
| SOF70×140□-□ | SOF70×140□-G2M | SOF70×140□-M10M | SOF70×140□-M14M | SOF70×140□-G2F | SOF70×140□-G3F | SOF70×140□-RA | |
| Model |
Wątek Connecticm G2M |
C2F | G3F | Model | Konfrontacja nitka G2M |
G2F | G3F |
| S0F16×50-K-□ | S0F16×50HK-G2M | S0F16×50HK-G2F | S0F16×50HK-G3F | S0F16×50HD-□ | SOF16×50HD-G2M | SOF16×50HD-G2F | S0F16×50-D-G3F |
| S0F20×BC-K-□ | S0F20×80HK-G2M | S0F20×80HK-C2F | S0F20×B0HK-G3F | S0F20×B0ED-□ | S0F20×80ED-G2N | S0F20×80HD-C2F | S0F20×80-D-G3F |
| S0F23×60-K-□ | S0F23×60HK-G2M | S0F23×60HK-C2F | S0F23×60HK-G3F | S0F23×60HD-□ | SOF23×60HD-G2M | SOF23×60HD-G2F | S0F23×60-D-G3F |
| S0F40×BC-K-□ | S0F40×80HK-G2M | S0F40×80HK-C2F | S0F40×B0HK-G3F | S0F40×B0ED-□ | SOF40×80HD-G2M | SOF40×80HD-C2F | S0F40×8C-D-G3F |
| S0F30×90-K-□ | S0F30×90HK-G2M | S0F30×90HK-G2F | S0F30×90HK-G3F | S0F30×90HD-□ | S0F30×90ED-G2N | S0F30×90HD-G2F | S0F30×90-D-G3F |
| S0F40×110HK-□ | S0F40×110HK-G2M | S0F40×110HK-C2F | S0F40×110HK-G3F | S0F40×110HD-□ | S0F40×11CHD-GZM | S0F40×110HD-G2F | S0F40×110HD-G3F |
| S0F50×100HK-□ | S0F50×100EK-G2M | S0F50×10CHK-G2F | S0F50×100HK-G3F | S0F50×100HD-□ | S0F50×10C-D-G2M | S0F50×10C-D-C2F | S0F50×100HD-G3F |
| S0F60×120HK-□ | S0F60×120EK-G2M | S0F60×120HK-G2F | S0F60×120HK-G3F | S0F60×120HD-□ | S0F60×120FD-G2M | S0F60×120HD-G2F | S0F60×120HD-G3F |
| S0F70×140HK-□ | S0F70×140HK-G2M | S0F70×140HK-C2F | S0F70×140HK-G3F | S0F70×140HD-□ | S0F70×14CHD-G2M | S0F70×140HD-G2F | S0F70×140HD-G3F |
| Model | Pionowy ciągnąć- na siłę N |
Boczny ciągnąć- na siłę N |
Boczny siła wyciągania (powierzchnia tłusta)N |
Wewnętrzny tom cm³ |
Min. promień krzywizny przedmiotu obrabianego mm |
Waga G | Zalecony średnica węża mm |
MPQ szt |
| SOF16×50 | 33 | 24 | 12 | 2 | 8 | 17 | 4 | 1 |
| SOF20×80 | 78 | 38 | 35 | 5 | 25 | 23 | 4 | 1 |
| SOF23×60 | 57 | 37 | 33 | 3 | 20 | 29 | 4 | 1 |
| SOF30×90 | 125 | 77 | 60 | 10 | 30 | 24 | 4 | 1 |
| SOF40×80 | 141 | 110 | 100 | 11 | 50 | 43 | 6 | 1 |
| SOF40×110 | 200 | 188 | 118 | 25 | 35 | 47 | 6 | 1 |
| SOF50×100 | 217 | 181 | 121 | 20 | 75 | 56 | 6 | 1 |
| SOF60×120 | 312 | 254 | 170 | 35 | 75 | 70 | 6 | 1 |
| SOF70×140 | 445 | 344 | 230 | 52 | 90 | 77 | 8 | 1 |
| Model/rozmiar | L | W | H | G | LG | H | 5 | Y |
| SOF16×50□-G2F | 50 | 16 | 19,5 | G1/4 | 11 | 14 | 17 | 3 |
| SOF16×50□-G3F | 50 | 16 | 19,5 | G3/8 | 11 | 14 | 22 | 3 |
| SOF16×50□-RA | 50 | 16 | 19,5 | 31,8 × 31,8 | 4.7 | 18,7 | - | 3 |
| SOF20×80□-G2F | 84 | 24 | 15,5 | G1/4 | 11 | 14 | 17 | 5 |
| SOF20×80□-G3F | 84 | 24 | 15,5 | G3/8 | 11 | 14 | 22 | 5 |
| SOF20×80□-RA | 84 | 24 | 15,5 | 31,8 × 31,8 | 4.7 | 18,7 | - | 5 |
| SOF23×60□-G2F | 61,5 | 22,5 | 12 | G1/4 | 11 | 14 | 17 | 3 |
| SOF23×60□-G3F | 61,5 | 22,5 | 12 | G3/8 | 11 | 14 | 22 | 3 |
| SOF23×60□-RA | 61,5 | 22,5 | 12 | 31,8 × 31,8 | 4.7 | 18,7 | - | 3 |
| SOF30×90□-G2F | 93 | 33 | 16 | G1/4 | 11 | 14 | 17 | 5 |
| SOF30×90□-G3F | 93 | 33 | 16 | G3/8 | 11 | 14 | 22 | 5 |
| SOF30×90□-RA | 93 | 33 | 16 | 31,8 × 31,8 | 4.7 | 18,7 | - | 5 |
| SOF40×80□-G2F | 82 | 39 | 14 | G1/4 | 11 | 14 | 17 | 4 |
| SOF40×80□-G3F | 82 | 39 | 14 | G3/8 | 11 | 14 | 22 | 4 |
| SOF40×80□-RA | 82 | 39 | 14 | 31,8 × 31,8 | 4.7 | 18,7 | - | 4 |
| SOF40×110□-G2F | 113 | 43 | 21,5 | G1/4 | 11 | 14 | 17 | 6 |
| SOF40×110□-G3F | 113 | 43 | 21,5 | G3/8 | 11 | 14 | 22 | 6 |
| SOF40×110□-RA | 113 | 43 | 21,5 | 31,8 × 31,8 | 4.7 | 18,7 | - | 6 |
| SOF50×100□-G2F | 102 | 49 | 16 | G1/4 | 11 | 14 | 17 | 5 |
| SOF50×100□-G3F | 102 | 49 | 16 | G3/8 | 11 | 14 | 22 | 5 |
| SOF50×100□-RA | 102 | 49 | 16 | 31,8 × 31,8 | 4.7 | 18,7 | - | 5 |
| SOF60×120□-G2F | 123 | 58 | 18 | G1/4 | 11 | 14 | 17 | 6 |
| SOF60×120□-G3F SOF60×120□-RA |
123 | 58 | 18 | G3/8 | 11 | 14 | 22 | 6 |
| 123 | 58 | 18 | 31,8 × 31,8 | 4.7 | 18,7 | - | 6 | |
| SOF70×140□-G2F | 141 | 67,5 | 19 | G1/4 | 11 | 14 | 17 | 7 |
| SOF70×140□-G3F | 141 | 67,5 | 19 | G3/8 | 11 | 14 | 22 | 7 |
| SOF70×140□-RA | 141 | 67,5 | 19 | 31,8 × 31,8 | 4.7 | 18,7 | - | 7 |
| Model/rozmiar | L | W | H | G | LG | H | S | Y |
| SOF16×50□-G2M | 50 | 16 | 19,5 | G1/4 | 9 | 10,5 | 5 | 3 |
| SOF16×50□-M10M | 50 | 16 | 19,5 | M10×1,5 | 12 | 13,5 | 5 | 3 |
| SOF16×50□-M14M | 50 | 16 | 19,5 | M14×1,5 | 12 | 13,5 | 5 | 3 |
| SOF20×80□-G2M | 84 | 24 | 15,5 | G1/4 | 9 | 10,5 | 5 | 5 |
| SOF20×80□-M10M | 84 | 24 | 15,5 | M10×1,5 | 12 | 13,5 | 5 | 5 |
| SOF20×80□-M14M | 84 | 24 | 15,5 | M14×1,5 | 12 | 13,5 | 5 | 5 |
| SOF23×60□-G2M | 61,5 | 22,5 | 12 | G1/4 | 9 | 10,5 | 5 | 3 |
| SOF23×60□-M10M | 61,5 | 22,5 | 12 | M10×1,5 | 12 | 13,5 | 5 | 3 |
| SOF23×60□-M14M | 61,5 | 22,5 | 12 | M14×1,5 | 12 | 13,5 | 5 | 3 |
| SOF30×90□-G2M | 93 | 33 | 16 | G1/4 | 9 | 10,5 | 5 | 5 |
| SOF30×90□-M10M | 93 | 33 | 16 | M10×1,5 | 12 | 13,5 | 5 | 5 |
| SOF30×90□-M14M | 93 | 33 | 16 | M14×1,5 | 12 | 13,5 | 5 | 5 |
| SOF40×80□-G2M | 82 | 39 | 14 | G1/4 | 9 | 10,5 | 5 | 4 |
| SOF40×80□-M10M | 82 | 39 | 14 | M10×1,5 | 12 | 13,5 | 5 | 4 |
| SOF40×80□-M14M | 82 | 39 | 14 | M14×1,5 | 12 | 13,5 | 5 | 4 |
| SOF40×110□-G2M | 113 | 43 | 21,5 | G1/4 | 9 | 11 | 5 | 6 |
| SOF40×110□-M10M | 113 | 43 | 21,5 | M10×1,5 | 12 | 13,5 | 5 | 6 |
| SOF40×110□-M14M | 113 | 43 | 21,5 | M14×1,5 | 12 | 13,5 | 5 | 6 |
| SOF50×100□-G2M | 102 | 49 | 16 | G1/4 | 9 | 11 | 5 | 5 |
| SOF50×100□-M10M | 102 | 49 | 16 | M10×1,5 | 12 | 13,5 | 5 | 5 |
| SOF50×100□-M14M | 102 | 49 | 16 | M14×1,5 | 12 | 13,5 | 5 | 5 |
| SOF60×120□-G2M | 123 | 58 | 18 | G1/4 | 9 | 11 | 5 | 6 |
| SOF60×120□-M10M | 123 | 58 | 18 | M10×1,5 | 12 | 13,5 | 5 | 6 |
| SOF60×120□-M14M | 123 | 58 | 18 | M14×1,5 | 12 | 13,5 | 5 | 6 |
| SOF70×140□-G2M | 141 | 67,5 | 19 | G1/4 | 9 | 11 | 5 | 7 |
| SOF70×140□-M10M | 141 | 67,5 | 19 | M10×1,5 | 12 | 13,5 | 5 | 7 |
| SOF70×140□-M14M | 141 | 67,5 | 19 | M14×1,5 | 12 | 13,5 | 5 | 7 |
P: Czy możesz zaoferować bezpłatne próbki?
O: Tak, ale to zależy od produktów, Skontaktuj się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest zakres Twojej działalności?
Odp.: Nasz zakres działalności toserwis części automatyki eksportera z pełnym kontenerem i sprzedażcylinder pneumatyczny, uzdatnianie źródła powietrza, zawór elektromagnetyczny,zawór powietrza,zawór silnikowy,Zawór mosiężny, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejdopasowywanie, manometritp.
Q:WJakie rodzaje produktów możesz wytwarzać?
Odp.: Możemy wykonać wiele rodzajów stali nierdzewnej, mosiądz, aluminiumobróbka materiałów.jak wysokiciśnienie Zawór / zawór elektromagnetyczny / zawór elektryczny /zawór wody/zawór pneumatyczny/cylinder powietrzny/zawór hydrauliczny/akumulator hydraulicznyprodukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
Odp.: tak, oczywiście, możemy to zrobić. jesteśmy dostawcą OEM od lat i jesteśmy profesjonalistami w produkcji. Ale jeśli to możliwe, musisz dać nam autoryzację.
P: Czy możesz dostarczyć oryginalne, słynne towary pneumatyczne i hydrauliczne, markowe instrumenty?
Odp.: Tak, możemy dostarczać takie produkty jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress + Hauser itp.
Q: Czy jest dostępna gwarancja?
Odp.: Tak, zwykle produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
A: Gwint G jest cylindryczny i nie uszczelnia się, co wymaga dodatkowych uszczelek, aby zapobiec wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz mocniejsze po dokręceniu. Uszczelnienie uzyskuje się poprzez odkształcenie gwintów, a uszczelniacz lub taśma są zwykle używane w połączeniu w celu zwiększenia efektu uszczelnienia
Gwint G to cylindryczna prosta rura stosowana do nieuszczelnionych połączeń; Gwint PT to rurka stożkowa, której zadaniem jest odkształcenie i uszczelnienie samego gwintu; NPT to także rurka stożkowa o kącie profilu zęba 60 stopni, stosowana głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm²?
Odp.: 1 MPa = 10 barów ≈145 psi ≈10 kg
P: Co zwykle powoduje przepalenie cewek elektrozaworów?
Odp.: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, wejście głowicy pilota do cieczy, problem z rdzeniem zaworu i sprężyną,środowisko gorąco, silne wibracje itp.
Q: Na co należy zwrócić uwagę w przypadku elementów pneumatycznych pracujących w wysokich temperaturach lub ekstremalnie niskich temperaturach?
| Punkt skupienia | Środki zaradcze w środowisku o wysokiej temperaturze | Środki zaradcze w ekstremalnie zimnym środowisku |
| Uszczelki | Fluorokauczuk, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretan |
| Smarowanie | Smar syntetyczny do wysokich temperatur (o niskiej lotności) | Smar niskotemperaturowy (niska temperatura płynięcia, niska lepkość) |
| Obróbka powietrza | Wzmocnij chłodzenie, wydajne usuwanie wody | Suszenie o bardzo niskim punkcie rosy (chłodzenie + adsorpcja), ogrzewanie przewodowe |
| Komponenty metalowe | Rezerwowy luz ekspansji | Wybierz materiały o wytrzymałości w niskich temperaturach, aby zapobiec wyciekom z powodu skurczu na zimno |
| Komponenty sterujące | Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj zimnej kondensacji |
| Instalacja | Trzymaj z dala od źródeł ciepła, dodaj płyty termoizolacyjne | Unikaj narażenia na wiatr i śnieg, owiń materiałami termoizolacyjnymi |
