Szczegóły Produktu:
|
| Siła wyciągająca n: | 1.4 | Objętość wewnętrzna: | 0,1 cm3 |
|---|---|---|---|
| Min. zakrzywiony promień przedmiotu obrabianego: | 2 mm | Zalecana średnica węża: | 4 mm |
| PCS MPQ: | 10 | Temperatura pracy: | 5-50 stopni, 5 ~ 50 ° C. |
| Podkreślić: | Przyssawka mieszkowa serii SBA,Przyssawka mieszkowa 1.5,elektrozawór pneumatyczny przyssawka |
||

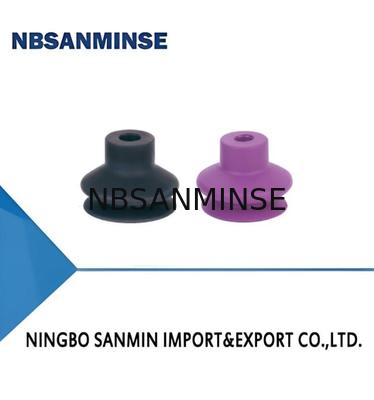

| SBA 33 N-G2M -PK | |||||||
| ① ③ ④ ⑤ | |||||||
| ①Seria | ②Średnica | ③Materiał/Twardość | ④Gwint przyłączeniowy | ⑤Specjalna specyfikacja | |||
| SBA | 6 -Φ6mm | 27-Φ27mm | N -NBR | 55 | Nil -Tylko przyssawka | Nil-Typ standardowy | |
| 11-Φ11mm | 33-Φ33mm | Ws-Biała silikon | 50 | M5M-gwint zewnętrzny M5×0.8 | PK-Z wtykiem bezoznaczeniowym | ||
| 14-Φ14mm | 43-Φ43mm | HD-Wysoka temperatura/Bezoznaczeniowy | 11.9 | G1M-gwint zewnętrzny G1/8 | |||
| 16-Φ16mm | 53-Φ53mm | NR-Kauczuk naturalny | 7.2 | G2M-gwint zewnętrzny G1/4 | |||
| 20-Φ20mm | 63-Φ63mm | M5F-gwint wewnętrzny M5×0.8 | |||||
| 22-Φ22mm | 78-Φ78mm | G1F-gwint wewnętrzny G1/8 | |||||
| 25-Φ25mm | G2F-gwint wewnętrzny G1/4 | ||||||
| Wybór | |||||||
| Model | Połączenie gwint M-Zewnętrzny gwint |
F-Wewnętrzny gwint | |||||
| SBA6□ | SBA6□-M5M | SBA6□-M5F | |||||
| 3.8□ | SBA11□-M5M SBA11□-G1M | SBA11□-M5F SBA11□-G1F | |||||
| 5.0□ | SBA14□-M5M SBA14□-G1M | SBA14□-M5F SBA14□-G1F | |||||
| 6.7 □ | SBA16□-M5M SBA16□-G1M | 5BA16□-M5F SBA16□-G1F | |||||
| 10.7□ | SBA20□-M5M SBA20□-G1M | SBA20□-M5F SBA20□-G1F | |||||
| 15.2□ | SBA22□-M5M SBA22□-G1M | SBA22□-M5F SBA22□-G1F | |||||
| 17.3□ | SBA25□-M5M SBA25□-G1M | SBA25□-M5F SBA25□-G1F | |||||
| 24.0□ | SBA27□-G2M | SBA27□-G2F | |||||
| 39.6□ | SBA33□-G2M | SBA33□-G2F | |||||
| 64.5□ | SBA43□-G2M | SBA43□-G2F | |||||
| SBA53□ | SBA53□-G2M | SBA53□-G2F | |||||
| 135.0□ | SBA63□-G2M | SBA63□-G2F | |||||
| 218.0□ | SBA78□-G2M | SBA78□-G2F | |||||
| Wybór-Z wtykiem bezoznaczeniowym | |||||||
| Model | M-Zewnętrzny gwint | F-Wewnętrzny gwint | |||||
| SBA11□-PK |
SBA11□-M5M-PK SBA11□-G1M-PK | SBA11□-M5F-PK SBA11□-G1F-PK | |||||
| SBA14□-PK |
SBA14□-M5M-PK SBA14□-G1M-PK | SBA14□-M5F-PK SBA14□-G1F-PK | |||||
| SBA16□-PK | SBA16□-M5M-PK SBA16□-G1M-PK | SBA16□-M5F-PK SBA16□-G1F-PK | |||||
| SBA20□-PK | SBA20□-M5M-PK SBA20□-G1M-PK | SBA20□-M5F-PK SBA20□-G1F-PK | |||||
| SBA22□-PK | SBA22□-M5M-PK SBA22□-G1M-PK | SBA22□-M5F-PK SBA22□-G1F-PK | |||||
| SBA25□-PK | SBA25□-M5M-PK SBA25□-G1M-PK | SBA25□-M5F-PK SBA25□-G1F-PK | |||||
| SBA27□-PK | SBA27□-G2M-PK | SBA27□-G2F-PK | |||||
| SBA33□-PK | SBA33□-G2M-PK | SBA33□-G2F-PK | |||||
| SBA43□-PK |
SBA43□-G2M-PK | SBA43□-G2F-PK | |||||
| SBA53□-PK |
SBA53□-G2M-PK | SBA53□-G2F-PK | |||||
| Parametry techniczne | |||||||
| Model | Siła wyciągania N |
Objętość wewnętrzna |
cm³detalu zakrzywieniadetalumm MPQ |
g Zalecana |
średnica węża mm MPQ |
szt. SBA6 |
|
| 1.4 | 25 | 2 | 0.2 | 10 | 10 | SBA20 | |
| 3.8 | 0.2 | 10 | SBA20 | 6 | 5 | SBA20 | |
| 5.0 | 0.4 | 13 | 1.1 | 6 | 5 | SBA20 | |
| 6.7 | 0.8 | 20 | 3.1 | 25 | 5 | SBA20 | |
| 10.7 | 1.2 | 30 | 1.5 | 6 | 5 | SBA53 | |
| 15.2 | 1.4 | 25 | 2.2 | 6 | 5 | SBA53 | |
| 17.3 | 3.2 | 20 | 3.1 | 6 | 5 | SBA53 | |
| 24.0 | 3.4 | 23 | 4.7 | 6 | 5 | SBA53 | |
| 39.6 |
4.8 | 40 | 7.2 | 6 | 5 | SBA53 | |
| 64.5 | 11.4 | 60 | 11.9 | 6 | 5 | SBA53 | |
| 95.0 | 26.0 | 75 | 20.2 | 8 | 1 | SBA63 | |
| 135.0 | 44.0 | 75 | 25.5 | 8 | 1 | ◇ Uwaga: Poziom próżni testowy -60kPa, detal o gładkiej i czystej powierzchni. Powyższe dane siły wyciągania obliczono bez uwzględnienia współczynnika bezpieczeństwa. | |
| 218.0 | 76.0 | 70 | 52.6 | 8 | 1 | ◇ Uwaga: Poziom próżni testowy -60kPa, detal o gładkiej i czystej powierzchni. Powyższe dane siły wyciągania obliczono bez uwzględnienia współczynnika bezpieczeństwa. | |
O: Tak,
ale zależy od produktów, Proszę się z nami skontaktować ina@pneuhydr.com lub whatsapp 0086 15168536055 P: Jaki jest zakres Państwa działalności?
O: Nasz zakres działalności to
usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, jednostek przygotowania sprężonego powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,połączeń pneumatycznych i olejowych złącza, manometrów itp.P:
Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,
mosiądzu, aluminiumprzetwarzanie materiałów. takie jak wysokieciśnienieZawór / zawór elektromagnetyczny / zawór elektryczny /zawór wodny/ zawór pneumatyczny/siłownik pneumatyczny/zawór hydrauliczny/akumulator hydraulicznyprodukty i tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.
P: Czy można dostarczyć oryginalne znane marki pneumatyczne i hydrauliczne, marki instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy jest gwarancja?
Działania zaradcze w wysokich temperaturach P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożne, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu poprawy efektu uszczelnienia
Gwint G to cylindrowa rura prosta stosowana do połączeń bezuszczelnieniowych; gwint PT to stożna rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożna rura o kącie profilu zęba 60 stopni, głównie stosowana w Ameryce Północnej P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, wpływanie cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężiną,
gorące środowisko, silne wibracje itp.
P:Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach? Punkt skupienia
Działania zaradcze w wysokich temperaturach Działania zaradcze w ekstremalnie niskich temperaturach
| Uszczelki | Kauczuk fluorowy, PTFE | Niskotemperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy |
| Smarowanie | Wysokotemperaturowy smar syntetyczny (niska lotność) | Smar niskotemperaturowy (niski punkt zamarzania, niska lepkość) |
| Obróbka powietrza zasilającego | Wzmocnić chłodzenie, efektywne usuwanie wody | Suszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie |
| Elementy metalowe | Zapasowy luz rozprężający | Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu zimnego |
| Elementy sterujące | Cewki o wysokiej klasie odporności na temperaturę, rozpraszanie ciepła, niskie zużycie energii | Zainstaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji zimnej |
| Instalacja | Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi |
