PSPH Series Heavy-duty Level Compensator

Skontaktuj się teraz

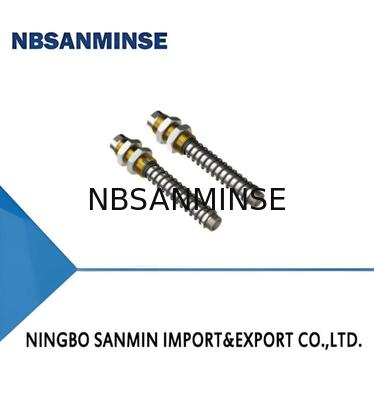

Kompenzator poziomu ciężkiego użytku serii PSPH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nazwa handlowa:	NBSANMINSE
Model Number:	PSPH-E25G2M-M20

Szczegóły informacji
Buffer type:	E - External spring	Buffer stroke:	25
Rotary type:	Nil - Vertical rotating	Suction cup connection:	G2M - G1/4 male thread
Mounting thread:	M20 - M20×1.5

opis produktu

Cechy

◇ W przewodniku znajduje się bezolejna, odporna na zużycie bucha

◇ Wytrzymała zewnętrzna sprężyna buforowa

◇ Można wybrać rodzaj nieobrotowy

◇ Dostępne są różne specyfikacje ruchu buforu

◇ Przystosowany do ciężkiej pracy

Zalety

◇ Zmniejszyć zużycie produktu, zwiększyć jego żywotność i

zmniejszenie hałasu

◇ Nadaje się do części o nierównej powierzchni i pracy

warunki wymagające kompensacji wysokości

◇ Przystosowany do precyzyjnego ustawienia owalnej szklanki wysysającej

◇ Przystosowany do różnych warunków pracy

Wnioski

◇ Nadaje się do obsługi części o różnej wysokości

◇ Nadaje się do pracy w warunkach wymagających amortyzacji

podczas obróbki przedmiotów

◇ Nadaje się do pracy w krótkim okresie

i szybka obsługa

◇ Kompenzator poziomu, który nie obraca się, nadaje się do owalnej szklanki wysysającej

◇ Szczególnie nadaje się do obsługi w przemyśle motoryzacyjnym

Struktura

◇ (1) Połączenie z generatorem próżniowym

◇ (2) Wskazówka

◇ (3) Muszel do mocowania

◇ (4) Prędkość ruchu

◇ (5) Połączenie kieszeni wysysającej

PSPH - E 25 R G3M - M30
① ② ③ ④ ⑤ ⑥
1Seria	2Typ bufora			3Czas buforowy		4Rotoryczny typ				5Połączenie z odsuwką			6Płytka montażowa
PSPH	E - Zewnętrzna sprężyna			25		Obrót zero-pionowy				G2M-G1/4przędza męska			M20-M20×1.5
				50		R - pionowa, nieobrotna				G3M-G3/8przędza męska			M30-M30×1.5
				75						G4M-G1/2przędza męska
				90
Wybór
Model/połączenie przędza
G2M		RG2M			G3M			RG3M			G4M		RG4M
PSPH-E25G2M-M20		PSPH-E25RG2M-M20			PSPH-E25G3M-M30			PSPH-E25RG3M-M30			PSPH-E25G4M-M30		PSPH-E25RG4M-M30
PSPH-E50G2M-M20		PSPH-E50RG2M-M20			PSPH-E50G3M-M30			PSPH-E50RG3M-M30			PSPH-E50G4M-M30		PSPH-E50RG4M-M30
PSPH-E75G2M-M20 PSPH-E90G2M-M20		PSPH-E75RG2M-M20 PSPH-E90RG2M-M20			PSPH-E75G3M-M30			PSPH-E75RG3M-M30			PSPH-E75G4M-M30		PSPH-E75RG4M-M30
					PSPH-E90G3M-M30			PSPH-E90RG3M-M30			PSPH-E90G4M-M30		PSPH-E90RG4M-M30
Parametry techniczne
Model			Przekręcanie siła ((1) N				Elastyczne siła ((2) N		Pionowa obciążenie ((3) N			Praca temperatury °C		Waga g
PSPH-E25(R)G2M-M20			7.5				15.8		2,400			0~80		148
PSPH-E50 ((R) G2M-M20			14.4				20		2,400			0~80		174
PSPH-E75 ((R) G2M-M20			6				16		2,400			0~80		198
PSPH-E90 ((R) G2M-M20			6				15.7		1,500			0~80		210
PSPH-E25 ((R) G3M-M30			19.4				73		4,800			0~80		408
PSPH-E50 ((R) G3M-M30			24.7				78.5		4,800			0~80		483
PSPH-E75 ((R) G3M-M30			39				79.6		4,800			0~80		561
PSPH-E90 ((R) G3M-M30			26.4				74.5		4,800			0~80		580
PSPH-E25 ((R) G4M-M30			19.4				73		4,800			0~80		408
PSPH-E50 ((R) G4M-M30			24.7				78.5		4,800			0~80		483
PSPH-E75 ((R) G4M-M30			39				79.6		4,800			0~80		561
PSPH-E90 ((R) G4M-M30			26.4				74.5		4,800			0~80		580

◇ Uwaga: 1. Siła przedwyciskania jest siłą elastyczną sprężyny, gdy sprężyna jest sprężona w stanie naturalnym

2Siła elastyczna jest siłą elastyczną sprężyny, gdy kompenzator poziomu jest sprężony w 50% biegu, sugeruje się, że rzeczywiste działanie sprężonego

bieg wyrównawcy poziomu nie powinien przekraczać 50% jego maksymalnego ciśnienia

3. Obciążenie pionowe odnosi się do maksymalnego napięcia pionowego, które kompensator poziomu może wytrzymać w stanie statycznym

4W przypadku, gdy wyrównacz poziomu jest zainstalowany poziomo, przedmiot wytwarza grawitację prostopadłą do kierunku wyrównacza poziomu,

Jeśli grawitacja jest większa niż zakres poziomego obciążenia, sprężyna może utknąć
