Dom ProduktyPneumatyczny zawór elektromagnetycznyKompenzator poziomu ciężkiego typu serii PSPD z podwójnymi sprężyniami

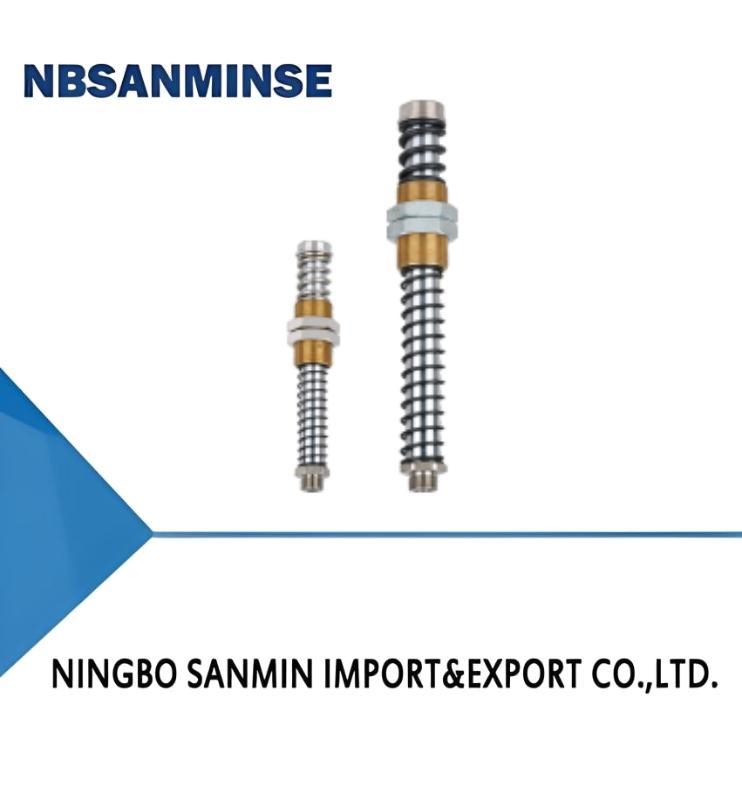

PSPD Series Double Springs Heavy-duty Level Compensator
PSPD Series Double Springs Heavy-duty Level Compensator
Skontaktuj się teraz

Kompenzator poziomu ciężkiego typu serii PSPD z podwójnymi sprężyniami

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Nazwa handlowa: NBSANMINSE
Model Number: PSPD-E25G2M-M20

Szczegóły informacji
Pretightening force(1) N: 8.6 Elastic force(2) N: 16.8
Vertical load(3) N: 2400 Working temperature ℃: 0~80
Weight g: 181

opis produktu

Cechy
◇ W przewodniku znajduje się bezolejna, odporna na zużycie bucha
◇ Z podwójnymi sprężynami buforowymi
◇ Można wybrać rodzaj nieobrotowy
◇ Dostępne są różne specyfikacje ruchu buforu
Zalety
◇ Zmniejszyć zużycie wyrobu, zwiększyć jego żywotność
i zmniejszyć hałas
◇ Elastyczny kontakt z delikatnymi przedmiotami, wyrównanie wysokości
różnica części obróbkowych
◇ Przystosowany do precyzyjnego ustawienia owalnej szklanki wysysającej
◇ Przystosowany do różnych warunków pracy
Wnioski
◇ Przystosowany do obsługi ciężkich przedmiotów, takich jak stalowe blachy
◇ Przystosowany do pracy wymagającej elastycznego kontaktu
i amortyzacji podczas przenoszenia przedmiotów, takich jak szkło
◇ Nadaje się do stosowania w trudnych warunkach
◇ Kompenzator poziomu, który nie obraca się, nadaje się do owalnej szklanki wysysającej
◇ Dwukrotna konstrukcja buforu sprężynowego może zapobiec uderzeniu
końcówka pręta podtrzymującego podczas obróbki obrabiarkę i jej obrócenia
Kompenzator poziomu ciężkiego typu serii PSPD z podwójnymi sprężyniami 0
Struktura
◇ (1) Va)połączenie generatora cuum
◇ (2) Sprężyna
◇ (3) Muszel do mocowania
◇ (4) Wskazówka
◇ (5) Sprężyna
◇ (6) Połączenie kieliszka wysysającego
Kompenzator poziomu ciężkiego typu serii PSPD z podwójnymi sprężyniami 1
PSPD   - E.   25   R   G3M   - M30
①      ②        ③      ④      ⑤      ⑥
1Seria 2Typ bufora 3Czas buforowy 4Rotoryczny typ 5Połączenie z odsuwką 6Płytka montażowa
   P5PD E - Zewnętrzna sprężyna 25  Zwrot pionowy G2M-G1/4 włókna męskie M20-M20×1.5


50  R-pionowe nieobrotowe G3M-G3/8przędza męska M30-M30×1.5

90
G4M-G1/2przędza męska
Wybór
   Wzór/przęga
G2M RG2M G3M RG3M G4M  RG4M
PSPD-E25G2M-M20
PSPD-E50G2M-M20		 PSPH-E25RG2M-M20
PSPH-E50RG2M-M20		 PSPD-E25G3M-M30
PSPD-E50G3M-M30		 PSPD-E25RG3M-M30
PSPD-E50RG3M-M30		 PSPD-E25G4M-M30
PSPD-E50G4M-M30		  PSPD-E25RG4M-M30
 PSPD-E50RG4M-M30

PSPD-E90G3M-M30 PSPD-E90RG3M-M30 PSPD-E90G4M-M30  PSPD-E90RG4M-M30
Techniczne  parametry
 Model Przekręcanie siła ((1)
N		 Elastyczne siła ((2)
N		 Pionowa obciążenie ((3)
N		 Praca temperatury
°C		   Waga
       g
 PSPD-E25 ((R) G2M-M20
 PSPD-E50 ((R) G2M-M20
 PSPD-E25 ((R) G3M-M30
 PSPD-E50 ((R) G3M-M30		 8.6
14.4		 16.821  2,400 0~80 181
2,400 0~80 207
24  74.5  4,800 0~80 507
7.5  61  4,800 0~80 600
 PSPD-E90 ((R) G3M-M30 25.2  73.7  4,800 0~80 754
 PSPD-E25 ((R) G4M-M30
 PSPD-E50 ((R) G4M-M30		 24  74.5  4,800 0~80 515
7.5  61  4,800 0~80 608
 PSPD-E90 ((R) G4M-M30 25.2  73.7  4,800 0~80 762
◇ Uwaga: 1. Siła przedwyciskania jest siłą elastyczną sprężyny, gdy sprężyna jest sprężona w stanie naturalnym
2Siła elastyczna jest siłą elastyczną sprężyny, gdy kompenzator poziomu jest sprężony w 50% biegu, sugeruje się, że rzeczywiste działanie sprężonego
bieg kompensacji poziomu nie przekracza 50% jego maksymalnego ciśniętego biegu
3. Obciążenie pionowe odnosi się do maksymalnego napięcia pionowego, które kompensator poziomu może wytrzymać w stanie statycznym
4W przypadku, gdy wyrównacz poziomu jest zainstalowany poziomo, przedmiot wytwarza grawitację prostopadłą do kierunku wyrównacza poziomu,
Jeśli grawitacja jest większa niż poziomy zakres obciążenia, sprężyna może utknąć
