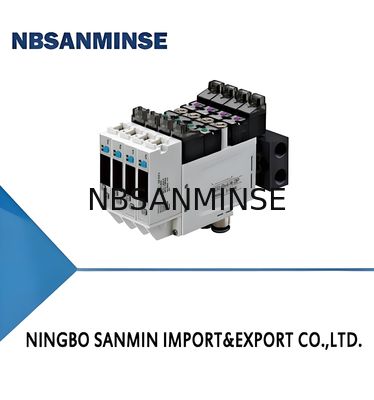

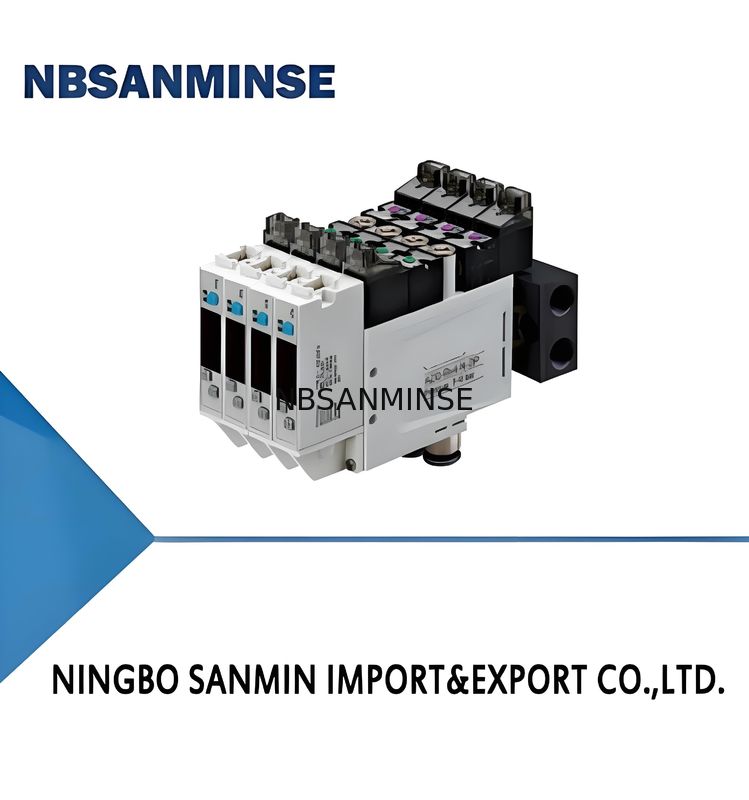

AZQ Series Mini Integrated Vacuum Generator

Skontaktuj się teraz

Miniaturowy zintegrowany generator próżni serii AZQ

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nazwa handlowa:	NBSANMINSE
Model Number:	AZQ-X

Szczegóły informacji
Specifications:	X - High vacuum level type	Air supply pressure range bar:	3.0~6.0
Max. vacuum level -kPa:	91	Max. vacuum flow NL/min:	12
Air consumption NL/min:	8.2

opis produktu

Cechy

◇ Projekt z wieloma dyszami

◇ Niewielkie rozmiary i lekka waga, objętość 43,5 cm3

◇ Centralizacja podaży powietrza

◇ Brak hałasu (typ pompy próżniowej)

◇ Z cyfrowym przełącznikiem ciśnienia próżniowego

Zalety

◇ Urządzenie jest kompaktowe i można go zainstalować bezpośrednio w układzie obsługi

◇ Łatwe wstawianie, można go zainstalować bezpośrednio na pudełku dystrybucyjnym

◇ Typ pompy próżniowej nadaje się do scentralizowanego systemu stacji próżniowej

Wnioski

◇ Produkcja i monitorowanie próżni w systemach automatyki

◇ Do zastosowań z robotami obsługującymi osi liniowe

◇ Wybieraj i umieszczaj aplikacje w bardzo krótkim czasie

◇ Stosowane w systemach wymagających dynamicznej obsługi przedmiotów

i z ograniczoną powierzchnią

◇ Zwykle używane do obsługi małych części w systemach w pełni zautomatyzowanych

Bez rodzaju źródła próżni

(typ pompy próżniowej)

◇(1) Zawór wypuszczalny próżniowy

◇(2) Zawór regulacyjny do uwalniania próżni

◇(3) Zawór zasilania próżniowego

◇(4) Przełącznik ciśnienia próżni

◇(5) Port podawania powietrza

◇(6) Złącze pompy próżniowej

◇(7) Wylotowy punkt próżniowy

Z typem źródła próżniowego

(typ generatora próżniowego)

◇(1) Zawór wypuszczalny próżniowy

◇(2) Zawór regulacyjny do uwalniania próżni

◇(3) Zawór zasilania próżniowego

◇(4) Przełącznik ciśnienia próżni

◇(5) Port podawania powietrza

◇(6) Wjazd do wydechu

◇(7) Wylotowy punkt próżniowy

Jak zamówić

AZQ - T × 8 - N - DP
① ② ③ ④ ⑤

1Seria

Specyfikacje

3Stap

4Przesuwnik próżniowy

⑤Powietrze dostawa

Rodzaj wysokiego poziomu próżni X

Karoseria NIL-Single

Wyjście N-2NPN+1 analogiczne wyjście ((1~5V)

Zero - indywidualne dopływ powietrza

Typ przepływu T-Large

Wyjście P-2PNP+1 analogiczne wyjście ((1~5V)

DP-centralizowane zaopatrzenie w powietrze

B-Pumpy próżniowe

◇Uwaga:1Zaleca się zainstalowanie filtra powietrza o dokładności filtracji nie mniejszej niż 5um dla podaży powietrza pod ciśnieniem dodatnim do generatora próżni

(bez potrzeby filtra mgły olejowej)

2. Dla typu pompy próżniowej, zalecana ilość stosu wynosi 6 PC. Maksymalny przepływ próżniowy będzie zmniejszony, jeśli jest stos Bx7

i Bx8. Proszę zwrócić się do następujących parametrów:

31NL/min to maksymalny dopuszczalny przepływ pojedynczego stosu AZQ-Bx7

28NL/min jest maksymalnym dopuszczalnym przepływem pojedynczego stosu AZQ-Bx8

Parametry techniczne

Model

Zaopatrzenie w powietrze
zakres ciśnienia
bar

Rated
powietrze dostawa ciśnienie
bar

Max, proszę.
próżnia poziom
- kPa

Max, proszę.
próżnia przepływ
NL/min

Powietrze
zużycie
NL/min

Hałas
dB ((A)

Waga
g

Zaleca się
Zaopatrzenie w powietrze
portP

wykończone
Próżnia
portV

Węża.  Daj spokój. (mm)
Próżnia  pompa
   łącznik

AZQ-X

3.0~6.0

64 ~ 70

AZQ-T

3.0~6.0

64 ~ 70

AZQ-B

3.0~6.0

35(Uwaga)

◇ Uwaga: 35NL/min jest maksymalnym dopuszczalnym przepływem pojedynczego stosu AZQ-Bx6

Przepływ próżni ((NL/min) przy różnych poziomach próżni ((-kPa)

Model	Powietrze dostawa ciśnienie bar	Powietrze zużycie NL/min	0	10	20	30	40	50	60	70	80	90	Max, proszę. próżnia poziom - kPa
AZQ-X	5.0	8.2	1216	9.5 14.5	6.4 10.7	5.6 9.1	5.1 8.0	4.4 6.7	3.2 4.8	2.1 2.8	0.9 一		90
AZQ-T	4.5	15.5											84

Czas ewakuacji (s/L) do osiągnięcia różnych poziomów próżni (kPa)

Model	Powietrze dostawa ciśnienie bar	Powietrze zużycie NL/min	10	20	30	40	50	60	70	80	90	Max, proszę. próżnia poziom - kPa
AZQ-X	5.0	8.2	0.49	1.37	2.90	4.70	6.98	10.03	14.90	23.20	59.52	90
AZQ-T	4.5	15.5	0.34	0.76	1.51	2.40	3.76	5.61	8.94	16.86		84

Parametry techniczne-Przełącznik ciśnienia

Model ZPDC-□
Ciśnienie zakres		-100 ~ 100 kPa
Ustawienie ciśnienie zakres		-105 ~ 105 kPa
Dowód ciśnienie		500 kPa
Gaz ogólny		Powietrze, gaz nieżrący, niepalny
Władza dostawa napięcie		12-24V DC±10%, RIPPLE ((P-P) 10% lub mniej
Aktualność zużycie		s40mA(bez obciążenie)
Wyjście przełącznika Wyjście		2NPN lub 2PNP wyjście z otwartym kolektorem +1~5V Wyjście analogowe linearne
Maks. Prąd ładowania		125 mA
Maksymalne napięcie zasilania		30V DC ((NPN) 24V DC ((PNP))
Pozostałe napięcie		≤ 1,5 V
Odpowiedź czas		≤ 2,5 ms ((funkcja zabezpieczona przed rozgłosami 25 ms,100 ms,
		250 ms, 500 ms, 1000 ms, 1500 ms do wyboru)
Produkcja krótki drcuit ochrona		- Tak, proszę.
Powtarzalność		± 0,2% F.5. ± 1 cyfrę
Wyświetlacz		Wyświetlacz 36LED z 7 segmentami ((czerwony) wyświetlacz ((prędkość pobierania próbek:5 razy/sekunda)
Wskaźnik dokładność		± 2% F.5. ± 1 cyfrę Przy temperaturze otoczenia:25±3°C
Przełącz Włączony wskaźnik		OUT1:zielony/OUT2:czerwony
Środowiskowe odporność	IP Klasa	IP40
Środowisko temp.range		Wykonanie: 0~50°C
Wytrzymaj. napięcie		1000VAC w ciągu 1 minuty (pomiędzy obudową a przewodem ołowiowym)
Izolacja odporność		50M0 min. (w prądzie stałym 500V, między obudową a przewodem ołowiowym)
Temperatura charakterystyczny		± 2% F.5. (w zakresie temperatur od 0 do 50°C)
Ołów drut		Kabel olejoodporny z PVC (0,15 mm2)

Diagramy okablowania obwodu wyjściowego

Wymiary centralnego zasilania powietrzem ((mm)

Wymiary ((mm)
