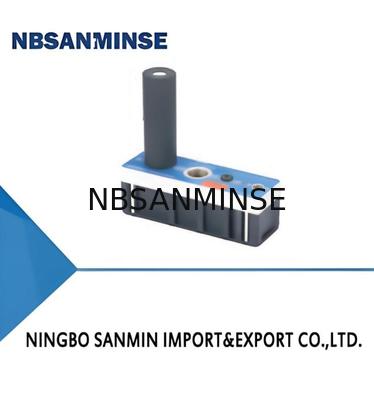

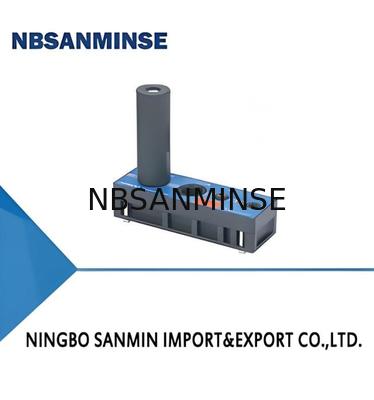

AM/AL/AH Series Multistage Vacuum Generator

Skontaktuj się teraz

Wielostopniowy generator próżniowy serii AM/AL/AH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nazwa handlowa:	NBSANMINSE
Model Number:	AM25L

Szczegóły informacji
Rated air supplypressure bar:	6.0	Max. vacuumlevel -kPa:	81
Max. vacuumflow NL/min:	360	Air consumption NL/min:	105
Noise level dB(A):	81

opis produktu

Cechy

◇ Energo efektywna wielostopniowa konstrukcja dyszy

◇ Ma bardzo silną pojemność ssania

◇ Różnorodne specyfikacje portu zasilania powietrza i portu próżniowego

◇ System oszczędzania energii jest opcjonalny

Zalety

◇ Szybka ewakuacja w niskim zakresie poziomu próżniowego, zmniejsz koszty i skróć

Cykl pracy

◇ Może wytwarzać duży przepływ próżniowy, szybko poradzić sobie z wszystkimi porowatymi porodami

I bezpiecznie

◇ Można użyć różnych specyfikacji wątków

◇ Zapisz zużycie sprężonego powietrza podczas obsługi hermertycznych porad

Zastosowania

◇ Wielostopniowy generator próżniowy jest odpowiedni do obsługi kartonów,

Materiały opakowaniowe i porowate materiały

◇ Zastosowane do stołów roboczych wymagających przepływu próżniowego, szybkiej ewakuacji

i mniej zużycia powietrza

Struktura

◇(1) główne ciało

◇ (2) Port wykrywający próżnię

◇ (3) tłumik

◇ (4) aPort zaopatrzenia IR

◇ (5) wspornik montażowy

◇ (6) esSystem oszczędzania energii

JESTEM 25L -OGŁOSZENIE -NA -Es
① ② ③ ④ ⑤ ⑥
Series		② Specyfikacja		③Connectionplate		④5ealing	⑤ ⑤ zawór zwrotny			⑥ Urządzenie do kontroli
AM-Universaltype		25L 50L 75L		D		N-Nbr	NIL-Default, bez nieruchomości			NIL-Default, bez
(-92KPA)		100L 125L 150L		B		E-epdm	A-z nie-returnvave			Contoldevice
Al-Large Wacuum FlowType		255075		OGŁOSZENIE		F-Fuoine Rub	ber			B-eenergia
(-81kpa)		100125150		mi						Tylko dla AM-25L/50L
AH-wysoki typ próżniowy 40120				(Odpraw do tabeli 1)						AL-25/50
(-100,8 kPa)										AH-40
Płyta połączenia Tabela 1
Połączenie płyta	Powietrze dostarczać port(		')Próżnia port(		)Wydechowy port(		Połączenie płyta tworzywo	Odpowiedni próżnia gen Rator
D	NPSF1/8		G3/4		G3/4		PPS	AM25-100, Al25-100, AH40-120
B	NPSF1/8		NPT3/4		NPT3/4		PPS
OGŁOSZENIE	G1/4		G3/4		G3/4		Stop aluminium
mi	NPT1/4		NPT3/4		NPT3/4		Stop aluminium
D	G1/4		G1		G1		PPS	AM125-150, Al125-150
B	NPT1/4		Npt1 '		Npt1 '		PPS
OGŁOSZENIE	G1/4		G1		G1		Stop aluminium
mi	NPT1/4		Npt¹*		Npt¹*		Stop aluminium
Seria selekcji -AM
Model/ Specyfikacja	25L		50l		75L		100L		125L		150L
AM □ -DN	AM25L-DN		AM50L-DN		AM75L-DN		AM100L-DN		AM125L-DN		AM150L-DN
Am □ -DNA	AM25L-DNA		AM50L-DNA		AM75L-DNA		AM100L-DNA		AM125L-DNA		AM150L-DNA
AM □ -DNA-ES	AM25L-DNA-ES		AM50L-DNA-ES
AM □ -BN	AM25L-BN		AM50L-BN		AM75L-BN		AM100L-BN		AM125L-BN		AM150L-BN
Am □ -Bna	AM25L-BNA		AM50L-BNA		AM75L-BNA		AM100L-BNA		AM125L-BNA		AM150L-BNA
AM □ -AD-N	AM25L-AD-N		AM50L-AD-N		AM75L-AD-N		AM100L-AD-N		AM125L-AD-N		AM150L-AD-N
Am □ -Ad-na	AM25L-AD-Na		AM50L-AD-NA		AM75L-AD-Na		AM100L-AD-NA		AM125L-AD-Na		AM150L-AD-Na
AM □ -AD-NA-E5	AM25L-AD-NA-ES		AM50L-AD-NA-ES
AM □ -en	AM25L-en		AM50L-en		AM75L-en		AM100L-en		AM125L-en		AM150L-en
Am □ -en	AM25L-ENA		AM50L-ENA		AM75L-ENA		AM100L-ENA		AM125L-ENA		AM150L-ENA

Seria selekcyjna

Model/
Specyfikacja

100

125

150

AL □ -DN

AL25-DN

AL50-DN

AL75-DN

AL100-DN

AL125-DN

AL150-DN

Al □ -DNA

Al25-DNA

AL50-DNA

AL75-DNA

Al100-DNA

Al125-DNA

Al150-DNA

AL □ -DNA-ES

Al25-DNA-ES

AL50-DNA-ES

AL □ -BN

Al25-bn

AL50-BN

AL75-BN

Al100-BN

AL125-BN

AL150-BN

Al □ -Bna

Al25-BNA

AL50-BNA

Al75-BNA

Al100-BNA

Al125-BNA

Al150-BNA

AL □ -AD-N

AL25-AD-N

AL50-AD-N

AL75-AD-N

AL100-AD-N

AL125-AD-N

AL150-AD-N

Al □ -Ad-Na

AL25-AD-Na

AL50-AD-NA

AL75-AD-NA

AL100-AD-NA

AL125-AD-Na

AL150-AD-NA

AL □ -AD-NA-ES

AL25-AD-NA-ES

AL50-AD-NA-ES

Al □ -en

Al25-en

AL50-en

AL75-en

Al100-en

Al125-en

Al150-en

AL □ -en

AL25-ENA

AL50-ENA

AL75-ENA

AL100-ENA

AL125-ENA

AL150-ENA

Seria selekcji -ah

Model/
Specyfikacja

120

Aho-dn

AH40-DN

AH120-DN

Aho-dna

AH40-DNA

AH120-DNA

AH □ -DNA-ES

AH40-DNA-ES

AH □ -BN

AH40-BN

AH120-BN

Ah □ -Bna

AH40-BNA

AH120-BNA

AH □ -AD-N

AH40-AD-N

AH120-AD-N

Ah □ -Ad-na

AH40-AD-NA

AH120-AD-NA

AH □ -AD-NA-ES

AH40-AD-NA-ES

Ah □ -en

AH40-en

AH120-en

Aho-ena

AH40-ENA

AH120-ENA

Parametry techniczne

Model

Oceniane powietrze
dostarczać Upewnienie
bar

Max.
próżniowo
-kra

Max
próżnia przepływ
NL/min

Powietrze
konsumpcja
NL/min

Hałas
poziom
db (a)

Pracujący
Tempeature
℃

Waga
9

Recom
(Wąż gumowy zewnętrzny dia.
Airsupply port

naprawiony wąż gumowy Dia.mm
(Wired wąż gumowy Innerdia.)
Próżnia port

AL25

6.0

360

105

-10 ~ 80

675

φ8

φ19

AL50

6.0

640

215

-10 ~ 80

675

φ10

φ19

AL75

6.0

850

320

-10 ~ 80

837

φ10

φ25

Al100

6.0

990

390

-10 ~ 80

837

φ10

φ25

Al125

6.0

1170

480

-10 ~ 80

1075

φ12

φ32

Al150

6.0

1 230

620

-10 ~ 80

1075

φ12

φ32

AH40

6.0

99,8

150

155

-10 ~ 80

675

φ10

φ19

AH120

6.0

100.8

530

440

-10 ~ 80

837

φ12

φ19

Parametry techniczne
Model	Znamionowy ciśnienie zaopatrzenia bar		Max. próżnia poziom -KPA		Max. próżnia przepływ NL/min		Powietrze konsumpcja NL/min		Hałas poziom db (a)	Pracujący temperatura ℃		Waga G		Recom (Motyka Auerdia. AirSupplyport			Meldendhose.mm (Mredhoseinner dia.) Vacuumport
AM25L	3.4		92		360		116		80	-10 ~ 80		675		φ8			φ19
AM50L	3.4		92		600		230		81	-10 ~ 80		675		φ8			φ19
AM75L	3.4		92		760		365		81	-10 ~ 80		837		φ10			φ25
AM100L	3.4		92		850		445		81	-10 ~ 80		837		φ10			φ25
AM125L	3.4		92		1150		545		82	-10 ~ 80		1075		φ12			φ32
AM150L	3.4		92		1200		655		82	-10 ~ 80		1075		φ12			φ32
AM25L	6.0		89		420		185		80	-10 ~ 80		675		φ8			φ19
AM50L	6.0		89		700		370		81	-10 ~ 80		675		φ8			φ19
AM75L	6.0		89		950		610		81	-10 ~ 80		837		φ10			φ25
AM100L	6.0		89		1010		720		81	-10 ~ 80		837		φ10			φ25
AM125L	6.0		89		1400		780		82	-10 ~ 80		1075		φ12			φ32
AM150L	6.0		89		1500		810		82	-10 ~ 80		1075		φ12			φ32
Przepływ próżniowy (NL/min) na różnych poziomach próżniowych (-KPA)
Model	Powietrze dostarczać ciśnienie bar	Powietrze konsumpcja NL/min		0		10	20	30	40	50	60		70		80	90	Max. próżnia poziom -KPA
AM25L	3.4	116		360		180	115	80	43	30	22.5		15.5		7.5	21.2	92
AM50L	3.4	230		600		320	250	135	75	60	46		30		13	1.5	92
AM75L	3.4	365		760		445	340	175	110	85	70		43		20	1.8	92
AM100L	3.4	445		850		550	430	280	145	115	85		60		28	2.2	92
AM125L	3.4	545		1150		760	530	350	180	148	115		78		34,5	3.5	92
AM150L	3.4	655		1200		830	550	360	215	170	130		90		36	5	92
AM25L	6.0	185		420		240	125	100	82	65	38		12.5		3.5	-	89
AM50L	6.0	370		700		510	290	195	160	115	70		22		8	-	89
AM75L	6.0	610		950		710	380	285	230	170	100		32		11		89
AM100L	6.0	720		1010		800	460	385	310	215	125		42		15.5	-	89
AM125L	6.0	780		1400		1120	560	490	355	260	150		50		25	-	89
AM150L	6.0	810		1500		1110	630	560	385	315	210		65		26	-	89

miCzas wakacji (S/L) w celu osiągnięcia różnych poziomów próżniowych (-KPA)
Model	Airsupply ciśnienie bar	Powietrze konsumpcja NL/min	10	20	30	40	50	60	70	80	90	Max. próżnia poziom -KPA
AM25L	3.4	116	0,022	0,060	0,110	0,210	0,400	0,650	0,950	1.600	4.000	92
AM50L	3.4	230	0,014	0,031	0,060	0,100	0,200	0,340	0,500	0,800	2.500	92
AM75L	3.4	365	0,012	0,029	0,058	0,095	0,180	0,310	0,460	0,890	1.500	92
AM100L	3.4	445	0,010	0,025	0,043	0,075	0,110	0,190	0,270	0,450	1.200	92
AM125L	3.4	545	0,006	0,015	0,029	0,052	0,085	0,145	0,202	0,330	1.00	92
AM150L	3.4	655	0,005	0,013	0,027	0,045	0,070	0,105	0,230	0,460	0,900	92
AM25L	6.0	185	0,018	0,050	0,080	0,018	0,250	0,400	0,620	1,550		89
AM50L	6.0	370	0,010	0,022	0,048	0,080	0,110	0,200	0,350	0,780		89
AM75L	6.0	610	0,009	0,019	0,045	0,075	0,130	0,180	0,310	0,700		89
AM100L	6.0	720	0,007	0,018	0,038	0,055	0,080	0,120	0,190	0,470		89
AM125L	6.0	780	0,005	0,013	0,026	0,045	0,062	0,115	0,194	0,560		89
AM150L	6.0	810	0,003	0,009	0,014	0,03	0,060	0,095	0,200	0,800	-	89

Przepływ próżniowy (NL/min) na różnych poziomach próżniowych (-KPA)
Model	Airsupply ciśnienie bar	Powietrze konsumpcja NL/min	0	10	20	30	40	50	60	70	Max. próżniowo -KPA
AL25	6.0	105	360	196	135	85	45	36	27	17	81
AL50	6.0	215	640	320	205	145	95	65	45	25	81
AL75	6.0	320	850	430	320	190	130	105	65	40	81
Al100	6.0	390	990	580	460	300	185	130	95	52	81
Al125	6.0	480	1170	720	541	350	200	150	125	65	81
Al150	6.0	620	1 230	760	560	410	210	160	148	85	81

Czas ewakuacji (S/L) w celu osiągnięcia różnych poziomów próżniowych (-KPA)
Model	Powietrze dostarczać ciśnienie bar	Powietrze konsumpcja NL/min	10	20	30	40	50	60	70	Max. próżnia poziom -KPA
AL25	6.0	105	0,030	0,060	0,100	0,200	0,390	0,580	0,870	81
AL50	6.0	215	0,018	0,039	0,066	0,120	0,200	0,310	0,510	81
AL75	6.0	320	0,010	0,020	0,040	0,080	0,120	0,200	0,310	81
Al100	6.0	390	0,008	0,017	0,032	0,050	0,090	0,130	0,220	81
Al125	6.0	480	0,006	0,016	0,026	0,045	0,078	0,110	0,180	81
Al150	6.0	620	0,005	0,014	0,024	0,040	0,071	0,100	0,160	81

Przepływ próżniowy (NL/min) na różnych poziomach próżniowych (-KPA)
Model	Powietrze dostarczać ciśnienie bar	Powietrze konsumpcja NL/min	0	10	20	30		40		50	60		70	80	90	99	Max. próżnia poziom -KPA
AH40	6.0	155	150	145	105	52,5		27,5		20.5	15.0		8.5	5.5	3.0	0,2	99,8
AH120	6.0	440	530	420	265	141.0		85.0		65.0	45.0		33.0	21.5	6.0	0,5	100.8
Czas ewakuacji (S/L) w celu osiągnięcia różnych poziomów próżniowych (-KPA)
Model	Powietrze dostarczać ciśnienie bar	Powietrze konsumpcja NL/min	10	20	30		40		50	60		70		80	90	99	Max. próżnia poziom -KPA
AH40	6.0	155440	0,04	0,08	0,18		0,32 0,14		0,64	1.30		1.80		2.60	3.90	9.8	99,8
AH120	6.0		0,02	0,04	0,08				0,25	0,38		0,66		1.08	3.60	8.5	100.8

◇ Uwaga: Zestaw akcesoriów montażowych zawiera 2 wsporniki typu L i 4 śruby dla płyty połączenia B i E
