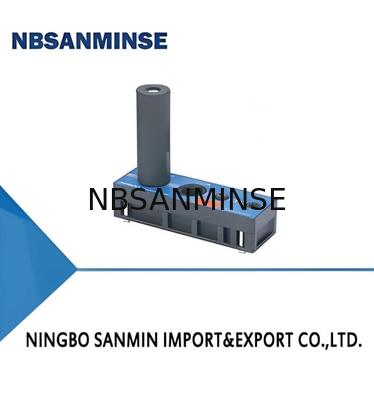

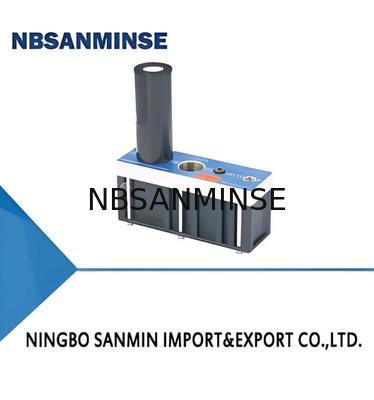

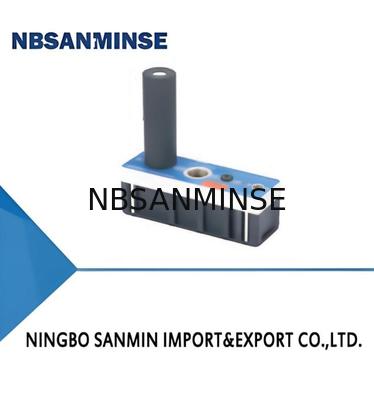

Wielostopniowy generator próżniowy serii AM/AL/AH

Wielostopniowy generator próżniowy serii AM/AL/AH
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
Wielostopniowy generator próżniowy serii AM/AL/AH Wielostopniowy generator próżniowy serii AM/AL/AH Wielostopniowy generator próżniowy serii AM/AL/AH Wielostopniowy generator próżniowy serii AM/AL/AH

Duży Obraz :  Wielostopniowy generator próżniowy serii AM/AL/AH

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NBSANMINSE
Orzecznictwo: ISO9001
Numer modelu: AM25L
Zapłata:
Minimalne zamówienie: 10pcs
Cena: Negotiate
Szczegóły pakowania: Pudełko
Czas dostawy: 5-30 dni
Zasady płatności: L/C, T/T.
Możliwość Supply: 10000 sztuk
Kontakt

Wielostopniowy generator próżniowy serii AM/AL/AH

Opis
Ciśnienie: 6,0 barów Maks. poziom próżni: 81 kPa
Maks. przepływ próżniowy: 360 NL/min Zużycie powietrza: 105 NL/min
Poziom hałasu dB(A): 81 Gwarancja: 1 rok
Podkreślić:

wieloetapowy generator próżni magnetyczny

,

próżnia zaworu magnetycznego pneumatycznego

,

Generator próżniowy serii AM

Cechy
◇ Konstrukcja wieloetapowej dyszy energooszczędnej
◇ Ma bardzo silną zdolność ssania
◇ Różnorodne specyfikacje przewodu podsycania powietrza i próżni
◇ System oszczędności energii (ES) jest opcjonalny
Zalety
◇ Szybka ewakuacja w niskim zakresie poziomu próżni, zmniejszenie kosztów i skrócenie
cykl pracy
◇ Może wytwarzać duży przepływ próżni, szybko obsługiwać wszystkie porowate przedmioty
i bezpiecznie
◇ Można stosować różne specyfikacje nici
◇ Przy obsłudze szczelnych przedmiotów zużyj mniej sprężonego powietrza
Wnioski
◇ Wieloetapowy generator próżni nadaje się do obsługi kartonów,
Materiały opakowaniowe i materiały porowe
◇ Stosowane w warunkach pracy wymagających dużego przepływu próżni, szybkiej ewakuacji
i mniej zużycia powietrza
Wielostopniowy generator próżniowy serii AM/AL/AH 0
Struktura
◇(1) Główna część
◇ (2) Przystanek wykrywający próżnię
◇ (3) Silencer
◇ (4) Ar port dostaw
◇ (5) Uchwyt do mocowania
◇ (6) ESSystem oszczędności energii
Wielostopniowy generator próżniowy serii AM/AL/AH 1
AM 25 l - AD. - N-A -ES
① ② ③ ④ ⑤ ⑥
1Seria 2Specifikacja 3Płytka łącznikowa 45płynność 5Zagrzewacz bezwrotny 6Urządzenie sterujące
AM-Universaltype
(-92 kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Zero-Default, bez zaworu niewracającego
A-Z bezwrotnym ryzykiem

Null-Default, bez

/przełącznik
AL-Duży przepływ wodny
(-81 kPa)		 25 50 75 AD F-Fuoine masuje- Nie.


B-System oszczędności energii
100 125 150 E

tylko dla AM-25L/50L
Typ AH-wysoki poziom próżni

(-100,8 kPa)
40 120		 (Zwróć się do tabeli 1)

AL-25/50


AH-40
Tabela płytki łączności1
Połączenie
 tablica		 Powietrze dostawa port ((( ") próżnia port ((( ) Wydechy port ((( Połączenie
tablica materiał		 Wykorzystane próżnia gen szczur
D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
B NPSF1/8 NPT3/4 NPT3/4 PPS
AD G1/4 G3/4 G3/4 Stopy aluminium
E NPT1/4 NPT3/4 NPT3/4 Stopy aluminium
D G1/4 G1" G1" PPS AM125-150,AL125-150
B NPT1/4 NPT1" NPT1" PPS
AD G1/4 G1" G1" Stopy aluminium
E NPT1/4 NPT1" NPT1" Stopy aluminium
Wybór serii -AM
Model/
 Specyfikacja		 25 l 50 l 75 l 100 l 125 l 150 l
AM□-D-N AM25L-D-N AM50L-D-N AM75L-DN AM100L-D-N AM125L-D-N AM150L-D-N
AM□-D-N-A AM25L-DNA-A AM50L-D-N-A AM75L-D-N-A AM100L-D-N-A AM125L-D-N-A AM150L-D-N-A
AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES - - - Tak. -
AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
AM□-AD-N-A AM25L-AD-N-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES - - - -
AM□-E-N AM25L-E-N AM50L-E-N AM75L-E-N AM100L-E-N AM125L-E-N AM150L-E-N
AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
Selection-AL serii
Model/
Specyfikacja		 25 50 75 100 125 150
AL□-D-N AL25-D-N AL50-D-N AL75-D-N AL100-DN AL125-D-N AL150-D-N
AL□-D-N-A AL25-DNA-A AL50-D-N-A AL75-D-N-A AL100-D-N-A AL125-D-N-A AL150-D-N-A
AL□-D-N-A-ES AL25-D-N-A-ES AL50-D-N-A-ES - - - -
AL□-B-N AL25-B-N AL50-B-N AL75-B-N AL100-B-N AL125-B-N AL150-B-N
AL□-B-N-A AL25-BNA-A AL50-B-N-A AL75-B-N-A AL100-B-N-A AL125-B-N-A AL150-B-N-A
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-N-A AL25-AD-N-A AL50-AD-N-A AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES AL25-AD-N-A-ES AL50-AD-N-A-ES - - - -
AL□-E-N AL25-E-N AL50-E-N AL75-E-N AL100-E-N AL125-E-N AL150-E-N
AL□-E-N-A AL25-E-N-A AL50-E-N-A AL75-E-N-A AL100-E-N-A AL125-E-N-A AL150-E-N-A
Wybór serii -AH
Model/
Specyfikacja		 40 120
AHO-D-N AH40-D-N AH120-D-N
AHO-D-N-A AH40-D-N-A AH120-D-N-A
AH□-D-N-A-ES AH40-D-N-A-ES -
AH□-B-N AH40-B-N AH120-B-N
AH□-B-N-A AH40-B-N-A AH120-B-N-A
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-N-A AH40-AD-N-A AH120-AD-N-A
AH□-AD-N-A-ES AH40-AD-N-A-ES -
AH□-E-N AH40-E-N AH120-E-N
AHO-N-A AH40-E-N-A AH120-E-N-A
Parametry techniczne
Model Rated Powietrze.
dostawa ciśnienie
bar		 Max, proszę.
poziom próżni
-KRa		 Maksymalnie
próżnia przepływ
NL/min		 Powietrze
zużycie
NL/min		 Hałas
poziom
dB ((A)		 Praca
temperatury
°C		 Waga
g		 Zaleca się
(Przewody zewnętrzne Daj spokój.
Zaopatrzenie w powietrze port		 wykończone przewód Dia.mm
(przełączony przewód Wnętrze.)
Próżnia port
AL25 6.0 81 360 105 81 -10~80 675 φ8 φ19
AL50 6.0 81 640 215 81 -10~80 675 φ10 φ19
AL75 6.0 81 850 320 81 -10~80 837 φ10 φ25
AL100 6.0 81 990 390 82 -10~80 837 φ10 φ25
AL125 6.0 81 1,170 480 82 -10~80 1,075 φ12 φ32
AL150 6.0 81 1,230 620 81 -10~80 1,075 φ12 φ32
AH40 6.0 99.8 150 155 81 -10~80 675 φ10 φ19
AH120 6.0 100.8 530 440 81 -10~80 837 φ12 φ19
Parametry techniczne
Model Ratedair
ciśnienie podaży
bar		 Max, proszę.
próżnia poziom
- kPa		 Max, proszę.
próżnia przepływ
NL/min		 Powietrze
zużycie
NL/min		 Hałas
poziom
dB ((A)		 Praca
temperatury
°C		 Waga
g		 Zaleca się
(Hoo - Jutro.
Port dostaw lotniczych		 /Mendedhoseda.
(Mredhoseinner) Dia.)
Próżnik
AM25L 3.4 92 360 116 80 -10~80 675 φ8 φ19
AM50L 3.4 92 600 230 81 -10~80 675 φ8 φ19
AM75L 3.4 92 760 365 81 -10~80 837 φ10 φ25
AM100L 3.4 92 850 445 81 -10~80 837 φ10 φ25
AM125L 3.4 92 1,150 545 82 -10~80 1,075 φ12 φ32
AM150L 3.4 92 1,200 655 82 -10~80 1,075 φ12 φ32
AM25L 6.0 89 420 185 80 -10~80 675 φ8 φ19
AM50L 6.0 89 700 370 81 -10~80 675 φ8 φ19
AM75L 6.0 89 950 610 81 -10~80 837 φ10 φ25
AM100L 6.0 89 1,010 720 81 -10~80 837 φ10 φ25
AM125L 6.0 89 1,400 780 82 -10~80 1,075 φ12 φ32
AM150L 6.0 89 1,500 810 82 -10~80 1,075 φ12 φ32
Przepływ próżni ((NL/min) w różnych poziomach próżni ((-kPa)
Model Powietrze dostawa
Ciśnienie.
bar		 Powietrze
zużycie
 NL/min		 0 10 20 30 40 50 60 70 80 90 Max, proszę.
próżnia poziom
- kPa
AM25L 3.4 116 360 180 115 80 43 30 22.5 15.5 7.5 21.2 92
AM50L 3.4 230 600 320 250 135 75 60 46 30 13 1.5 92
AM75L 3.4 365 760 445 340 175 110 85 70 43 20 1.8 92
AM100L 3.4 445 850 550 430 280 145 115 85 60 28 2.2 92
AM125L 3.4 545 1,150 760 530 350 180 148 115 78 34.5 3.5 92
AM150L 3.4 655 1,200 830 550 360 215 170 130 90 36 5 92
AM25L 6.0 185 420 240 125 100 82 65 38 12.5 3.5 - 89
AM50L 6.0 370 700 510 290 195 160 115 70 22 8 - 89
AM75L 6.0 610 950 710 380 285 230 170 100 32 11 - 89
AM100L 6.0 720 1,010 800 460 385 310 215 125 42 15.5 - 89
AM125L 6.0 780 1,400 1,120 560 490 355 260 150 50 25 - 89
AM150L 6.0 810 1,500 1,110 630 560 385 315 210 65 26 - 89
Wielostopniowy generator próżniowy serii AM/AL/AH 2
Eczas próżniowania ((s/L) do osiągnięcia różnych poziomów próżni ((-kPa)
Model Zaopatrzenie w powietrze
Ciśnienie.
bar		 Powietrze
zużycie
NL/min		 10 20 30 40 50 60 70 80 90 Max, proszę.
próżnia poziom
- kPa
AM25L 3.4 116 0.022 0.060 0.110 0.210 0.400 0.650 0.950 1.600 4.000 92
AM50L 3.4 230 0.014 0.031 0.060 0.100 0.200 0.340 0.500 0.800 2.500 92
AM75L 3.4 365 0.012 0.029 0.058 0.095 0.180 0.310 0.460 0.890 1.500 92
AM100L 3.4 445 0.010 0.025 0.043 0.075 0.110 0.190 0.270 0.450 1.200 92
AM125L 3.4 545 0.006 0.015 0.029 0.052 0.085 0.145 0.202 0.330 1.00 92
AM150L 3.4 655 0.005 0.013 0.027 0.045 0.070 0.105 0.230 0.460 0.900 92
AM25L 6.0 185 0.018 0.050 0.080 0.018 0.250 0.400 0.620 1.550 - 89
AM50L 6.0 370 0.010 0.022 0.048 0.080 0.110 0.200 0.350 0.780 - 89
AM75L 6.0 610 0.009 0.019 0.045 0.075 0.130 0.180 0.310 0.700 - 89
AM100L 6.0 720 0.007 0.018 0.038 0.055 0.080 0.120 0.190 0.470 - 89
AM125L 6.0 780 0.005 0.013 0.026 0.045 0.062 0.115 0.194 0.560 - 89
AM150L 6.0 810 0.003 0.009 0.014 0.03 0.060 0.095 0.200 0.800 - 89
·
Przepływ próżni ((NL/min) przy różnych poziomach próżni ((-kPa)
Model Zaopatrzenie w powietrze
Ciśnienie.
bar		 Powietrze
zużycie
NL/min		 0 10 20 30 40 50 60 70 Max, proszę.
poziom próżni
- kPa
AL25 6.0 105 360 196 135 85 45 36 27 17 81
AL50 6.0 215 640 320 205 145 95 65 45 25 81
AL75 6.0 320 850 430 320 190 130 105 65 40 81
AL100 6.0 390 990 580 460 300 185 130 95 52 81
AL125 6.0 480 1,170 720 541 350 200 150 125 65 81
AL150 6.0 620 1,230 760 560 410 210 160 148 85 81
Czas ewakuacji (s/L) do osiągnięcia różnych poziomów próżni (kPa)
Model Powietrze dostawa
Ciśnienie.
bar		 Powietrze
zużycie
NL/min		 10 20 30 40 50 60 70 Max, proszę.
próżnia poziom
- kPa
AL25 6.0 105 0.030 0.060 0.100 0.200 0.390 0.580 0.870 81
AL50 6.0 215 0.018 0.039 0.066 0.120 0.200 0.310 0.510 81
AL75 6.0 320 0.010 0.020 0.040 0.080 0.120 0.200 0.310 81
AL100 6.0 390 0.008 0.017 0.032 0.050 0.090 0.130 0.220 81
AL125 6.0 480 0.006 0.016 0.026 0.045 0.078 0.110 0.180 81
AL150 6.0 620 0.005 0.014 0.024 0.040 0.071 0.100 0.160 81
Wielostopniowy generator próżniowy serii AM/AL/AH 3
Przepływ próżni ((NL/min) w różnych poziomach próżni ((-kPa)
Model Powietrze dostawa
Ciśnienie.
bar		 Powietrze
zużycie
NL/min		 0 10 20 30 40 50 60 70 80 90 99 Max, proszę.
próżnia poziom
 - kPa
AH40 6.0 155 150 145 105 52.5 27.5 20.5 15.0 8.5 5.5 3.0 0.2 99.8
AH120 6.0 440 530 420 265 141.0 85.0 65.0 45.0 33.0 21.5 6.0 0.5 100.8
Czas ewakuacji (s/L) do osiągnięcia różnych poziomów próżni (kPa)
Model Powietrze dostawa
Ciśnienie.
bar		 Powietrze
zużycie
 NL/min		 10 20 30 40 50 60 70 80 90 99 Max, proszę.
próżnia poziom
 - kPa
AH40 6.0 155 0.04 0.08 0.18 0.32
0.14		 0.64 1.30 1.80 2.60 3.90 9.8 99.8
AH120 6.0 440 0.02 0.04 0.08 0.25 0.38 0.66 1.08 3.60 8.5 100.8
Wielostopniowy generator próżniowy serii AM/AL/AH 4Wielostopniowy generator próżniowy serii AM/AL/AH 5Wielostopniowy generator próżniowy serii AM/AL/AH 6
◇ Uwaga:Zestaw akcesoriów montażowych obejmuje 2 uchwyty typu L i 4 śruby do płytki łączności B i E

P: Możecie zaoferować darmowe próbki?

A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055

P: Jaki jest twój zakres działalności?

A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.

P:WJakie produkty możesz zrobić?

A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.

P: Czy produkt może być wykonany z naszym logo i marką?

A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.

P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?

O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.

P: Czy istnieje jakaś gwarancja?

A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.

P: Czy złącze jest w systemie brytyjskim lub metrycznym?

A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający

G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej

P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?

Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.

P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?

Punkt skupienia Przeciwdziałanie środowisku o wysokiej temperaturze Przeciwdziałanie ekstremalnie zimnym warunkom
Płyty Kauczuk fluorowy, PTFE Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany
Zmiany węgla Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość)
Oczyszczanie powietrza Wzmocnienie chłodzenia, efektywne usuwanie wody Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne
Komponenty metalowe Zwolnienie na rozszerzenie rezerwy Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno
Komponenty sterujące Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji
Instalacja Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi


Etykietka:

pneumatic electric valve,

pneumatic air valve,

pneumatic directional control valve

Szczegóły kontaktu
Ningbo Sanmin Import And Export Co.,Ltd.

Osoba kontaktowa: Ina Chen

Tel: 0086-15168536055

Faks: 86-574-88915660

Wyślij zapytanie bezpośrednio do nas (0 / 3000)

O

Pneumatyczny zawór elektromagnetyczny

Pneumatyczny zawór elektromagnetyczny z gwintem G / NPT Wewnętrzny pilotowy zawór elektromagnetyczny 4N300 Seria 3NV300

3-drogowy 2-pozycyjny pneumatyczny zawór elektromagnetyczny Pneumatyczny zawór pilotowy serii 4V 400

SY5000 Mini pneumatyczny zawór elektromagnetyczny 220VAC pyłoszczelny 5/2 5/3 stanowisko

Pneumatyczny zawór pulsacyjny

Wbudowany podwójnie membranowy zawór pulsacyjny z czystą powietrzem 321 Sprężyna ze stali nierdzewnej

Pneumatyczny zawór pulsacyjny QG-Y-25 GOYEN podobnego typu osadzony G1 "Pojedyncza membrana

Wbudowany podwójny przeponowy pneumatyczny zawór pulsacyjny - 25 ~ 60 ℃ Temperatura

Zostaw wiadomość

Polityka prywatności | Chiny dobry Jakość Pneumatyczny zawór elektromagnetyczny dostawca. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
