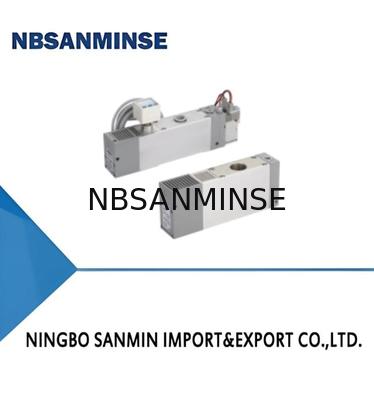

Seria AZL - wielostopniowy generator próżni

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nazwa handlowa:	NBSANMINSE
Model Number:	AZL112

Szczegóły informacji
Rated air supply pressure bar:	4.0	Max. vacuum level -kPa:	84
Max. vacuum flow NL/min:	100	Air consumption NL/min:	63
Noise level dB(A):	70

opis produktu

Cechy

◇ Projekt na wielu poziomach i energooszczędny

◇ Opcjonalny zawór magnetyczny i przełącznik ciśnienia

◇ Wbudowany filtr próżniowy i tłumik

◇ Możliwe otwory do montażu pionowego i bocznego

Zalety

◇ Można zwiększyć przepływ próżni, oszczędzać zużycie powietrza i skrócić

cykl pracy

◇ Funkcja sterowania jest opcjonalna, nie ma potrzeby oddzielnego połączenia zewnętrznego

aby zaoszczędzić przestrzeń i zmniejszyć koszty

◇ Minimalizuj hałas, element filtracyjny można wymieniać

◇ Dostępne są różne sposoby montażu

Wnioski

◇ Nadaje się do obsługi kartonów, arkuszy metalowych i tworzyw sztucznych

◇ Nadaje się do zastosowań wymagających dużego przepływu próżni, szybkiego

ewakuacja i niskie zużycie powietrza

Struktura

◇ (1) Przełącznik ciśnienia

◇ (2) Otwór do montażu pionowego

◇ (3) Otwór do montażu bocznego

◇ (4) Wjazd do wydechu

◇ (5) Próżnik

◇ (6) Wylotowy przewód

◇ (7) Zawór wypuszczający próżnię

◇ (8) Zawór zasilania próżnią

Jak to zrobić?

AZL 112-A - DCN.
① ② ③ ④
1Seria	Średnica dyszy			3Zaczynarek sterowania							4Cyfrowy przełącznik ciśnienia próżniowego
AZL	112-1×φ1,2 mm			Zapewnienie oczyszczania							Zero - domyślne, bez zewnętrznego portu próżniowego
	212-2×φ1,2 mm			i zawór wypuszczalny próżniowy							NP -Z waauumportem Rc1/8, bez przełącznika ciśnienia
				A-Z zaworem zasilania próżniowym							Przełącznik ciśnienia DCN
				i zawór odprowadzający próżni							(-100,0~100,0kPa),2NPN+V ((1-5V)
											Przełącznik ciśnienia DCP-Związek
											(-100,0~100,0kPa),2PNP+V ((1-5V)
Wybór serii AZL112 Wybór serii AZL212
Model/kontrolka zawór Niel-Bez kontrolę zawór			A-Z próżnia dostawa zawór próżnia wypuszczanie Wybór						Model/kontrolka zawór A-z próżnia dostawa Uwalwa
									Niel-Bez kontrolę zawór						Dźwięk wypuszczanie zawór
AZL112			AZL112-A						AZL212						·
AZL112-NP			AZL112-A-NP						AZL212-NP
AZL112-DCN			AZL112-A-DCN						AZL212-DCN						·
AZL112-DCP			AZL112-A-DCP						AZL212-DCP						·
Parametry techniczne
Model	Rated powietrze dostawa ciśnienie bar		Max, proszę. próżnia poziom - kPa		Max, proszę. próżnia przepływ NL/min		Powietrze zużycie NL/min			Hałas poziom dB ((A)			Praca temperatury °C			Zalecane h Powietrze port dostaw (P)			Oze Daj spokój. (mm) Próżnia port (V)
AZL112	4.0		84		100		63			70			5 ~ 50			φ6			φ12
AZL212	4.0		84		200		126			77			5 ~ 50			φB			φ12
○Uwaga:Maximalne ciśnienie napędowe 7bat zaleca się w zakresie ciśnienia dostaw 2-5 bar. Poziom hałasu mierzony jest przez generator próżniowy wraz z włączeniem.
Przepływ próżni ((NL/min) w różnych poziomach próżni ((-kPa)
Model	Powietrze dostawa ciśnienie bar	Powietrze zużycie NL/min		0		10	20	30		40		50		60		70	80	Max, proszę. próżnia poziom - kPa
AZL112	4.0	63		100.0		65.0	26.0	20.0		18.5		13.0		8.0		5.0	2.8	84
AZL212	4.0	126		200.0		150.0	52.0	40.0		30.0		25.0		15.0		8.0	3.0	84
Czas ewakuacji (s/L) do osiągnięcia różnych poziomów próżni (kPa)
Model	Zaopatrzenie w powietrze ciśnienie bar	Powietrze zużycie NL/min		10		20	30		40		50		60		70		80	Max, proszę. próżnia poziom - kPa
AZL112	4.0	63		0.05		0.17	0.40		0.67		1.07		1.63		2.46		3.9	84
AZL212	4.0	126		0.02		0.08	0.25		0.42		0.65		0.98		1.52		2.46	84
