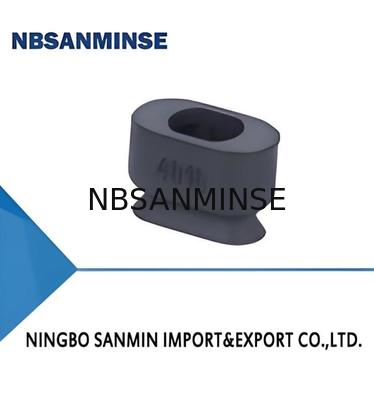

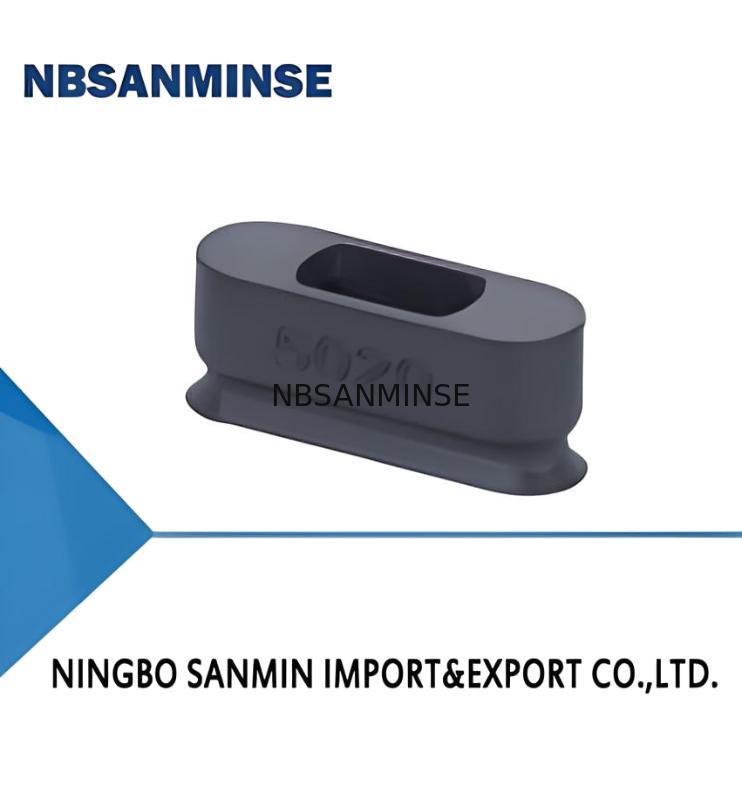

Seria SAO Owalna Płaska Przyssawka

Minimalne zamówienie :	100 sztuk	Szczegóły pakowania :	plastikowy worek
Czas dostawy :	5-30 dni	Możliwość Supply :	10000 sztuk

Miejsce pochodzenia:	Chiny	Nazwa handlowa:	NBSANMINSE
Numer modelu:	SAO3.5×7

Szczegóły informacji
Siła wyciągająca n:	0.9	Wewnętrzna objętość cm³:	<0,1
Min. Promień krzywej obrabia MM:	6	Zalecany wąż Dia. mm:	4
Materiał i twardość 55:	N-nbr

opis produktu

Cechy

◇ Struktura owalna i płaska

◇ Dostępny materiał przewodzący

◇ Dostępne różne rozmiary

Zalety

◇ Małe rozmiary, duża siła ssania, odpowiednie do obsługi długich

i wąskich przedmiotów obrabianych

◇ Delikatne rozładowywanie elektryczności statycznej w celu ochrony przedmiotów obrabianych przed

uszkodzeniem

◇ Odpowiednie do przedmiotów obrabianych o różnych rozmiarach i kształtach

Zastosowania

◇ Obsługa długich i wąskich przedmiotów obrabianych o równej powierzchni

◇ Obsługa komponentów elektronicznych

◇ Materiał przewodzący jest odpowiedni dla przemysłu 3C

Struktura

◇ Dzielona struktura ułatwiająca wymianę zużytych części

Jak zamawiać

Parametry techniczne

Model	Siła wyciągania N	Wewnętrzna objętość cm³	Min.Promień krzywizny przedmiotu obrabianego mm	Waga g	Zalecana średnica węża mm	MPQ szt.
SAO3.5×7	0.9	<0.1	6	0.5	4	10
SAO4×10	1.6	<0.1	7	0.4	4	10
SAO5×10	2	<0.1	9	0.4	4	10
SAO6×10	2.4	<0.1	13	0.5	4	10
SAO4×20	3.2	<0.1	8	0.8	4	10
SAO5×20	4.2	<0.1	11	0.7	4	10
SAO6×20	5	<0.1	14	0.9	4	10
SAO8×20	6.5	<0.1	16	0.9	4	10
SAO4×30	5.2	<0.1	8	1.3	4	10
SAO5×30	6.5	<0.1	10	1.1	4	10
SAO6×30	7.8	<0.1	14	1.2	4	10
SAO8×30	10.2	0.1	18	1.3	4	10

◇ Uwaga: Poziom próżni testowania -60kPa, przedmiot obrabiany o gładkiej i czystej powierzchni. Powyższe dane dotyczące siły wyciągania zostały obliczone bez uwzględnienia współczynnika bezpieczeństwa.

Dane mogą się różnić w zależności od powierzchni przedmiotu obrabianego. Zaleca się, aby długość węża próżniowego była jak najkrótsza, maks. 2m.

Wymiary (mm)

Wymiary (mm)

◇ Uwaga: Tolerancja wymiarowa jest zgodna ze standardem tolerancji wymiarowej wyrobów gumowych GBT 3672.1-2002-1 M3

Struktura

◇ Składa się z wymiennej przyssawki i złącza blokującego

◇ Złącze wtykowe do przyssawki

◇ Pionowy port próżniowy, gwint żeński do montażu

◇ Boczny port próżniowy, gwint męski i żeński do montażu

Jak zamawiać

◇ Proszę zapoznać się ze stroną 87, aby wybrać przyssawkę

Wybór

Połączenie gwint M-Męski gwint		F-Żeński gwint
SAO3.5×7□-LA4-M5M	SAO3.5×7□-LA6-M5M	SAO3.5×7□-LA4-M5F	SAO3.5×7□-LA6-M5F	SAO3.5×7□-M5F
SAO4×10□-LA4-M5M	SAO4×10□-LA6-M5M	SAO4×10□-LA4-M5F	SAO4×10□-LA6-M5F	SAO4×10□-M5F
SAO5×10□-LA4-M5M	SAO5×10□-LA6-M5M	SAO5×10□-LA4-M5F	SAO5×10□-LA6-M5F	SAO5×10□-M5F
SAO6×10□-LA4-M5M	SAO6×10□-LA6-M5M	SAO6×10□-LA4-M5F	SAO6×10□-LA6-M5F	SAO6×10□-M5F
SAO4×20□-LA4-M5M	SAO4×20□-LA6-M5M	SAO4×20□-LA4-M5F	SAO4×20□-LA6-M5F	SAO4×20□-M5F
SAO5×20□-LA4-M5M	SAO5×20□-LA6-M5M	SAO5×20□-LA4-M5F	SAO5×20□-LA6-M5F	SAO5×20□-M5F
SAO6×20□-LA4-M5M	SAO6×20□-LA6-M5M	SAO6×20□-LA4-M5F	SAO6×20□-LA6-M5F	SAO6×20□-M5F
SAO8×20□-LA4-M5M	SAO8×20□-LA6-M5M	SAO8×20□-LA4-M5F	SAO8×20□-LA6-M5F	SAO8×20□-M5F
SAO4×30□-LA4-M5M	SAO4×30□-LA6-M5M	SAO4×30□-LA4-M5F	SAO4×30□-LA6-M5F	SAO4×30□-M5F
SAO5×30□-LA4-M5M	SAO5×30□-LA6-M5M	SAO5×30□-LA4-M5F	SAO5×30□-LA6-M5F	SAO5×30□-M5F
SAO6×30□-LA4-M5M	SAO6×30□-LA6-M5M	SAO6×30□-LA4-M5F	SAO6×30□-LA6-M5F	SAO6×30□-M5F
SAO8×30□-LA4-M5M	SAO8×30□-LA6-M5M	SAO8×30□-LA4-M5F	SAO8×30□-LA6-M5F	SAO8×30□-M5F

Wymiary (mm)

Struktura

◇ Składa się z wymiennej przyssawki (3) i kompensatora poziomu

◇ Złącze wtykowe do przyssawki

◇ Pionowy port próżniowy (1), gwint męski do montażu

◇ Boczny port próżniowy (2), gwint męski do montażu

Jak zamawiać

Wymiary (mm)
