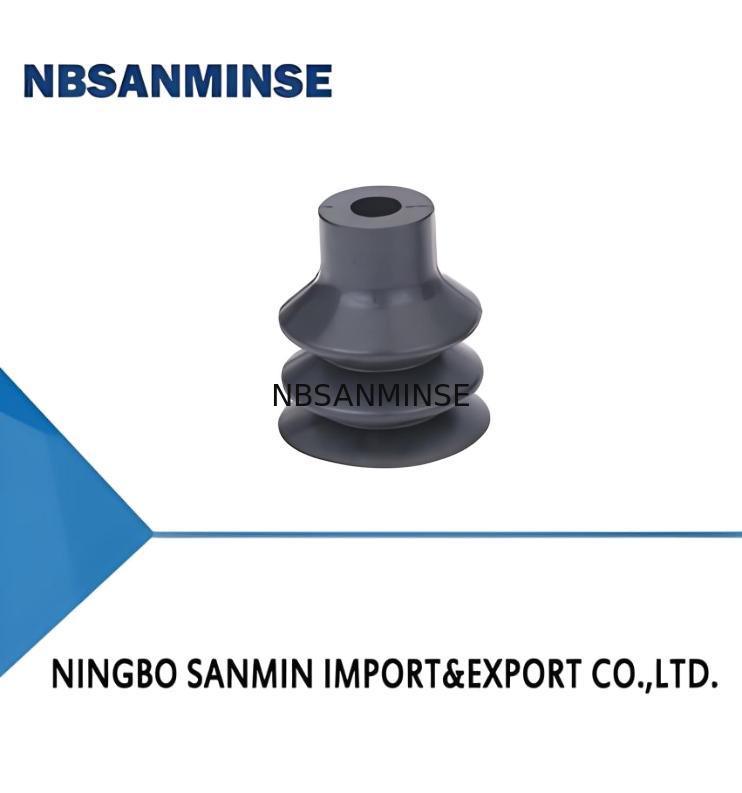

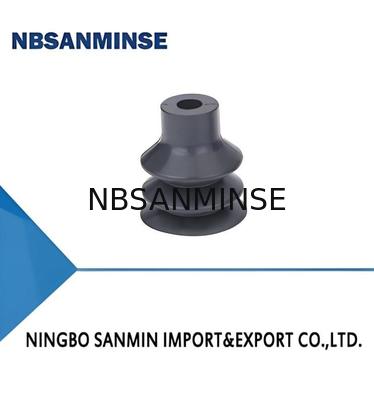

Przyssawka mieszkowa serii SPC

Minimalne zamówienie :	100 sztuk	Szczegóły pakowania :	plastikowy worek
Czas dostawy :	5-30 dni	Możliwość Supply :	10000 sztuk

Miejsce pochodzenia:	Chiny	Nazwa handlowa:	NBSANMINSE
Numer modelu:	spc3

Szczegóły informacji
Średnica:	3 - φ3mm	Material & Hardness 5:	N- NBR
Wątek połączenia:	Zero - tylko kubek ssący	Pull-out force N:	0.5
Zalecany wąż Dia. mm:	4

opis produktu

Cechy

◇ 2.5 fałdy

◇ Miękkie i zwężające się wargi

◇ Dostępne w różnych rozmiarach

Zalety

◇ Duża siła ssania i dobry efekt buforowania podczas zasysania przedmiotu obrabianego z

nierówną powierzchnią

◇ Dobre uszczelnienie i długi skok sprężania, odpowiednie do obsługi przedmiotów obrabianych

o nierównej powierzchni

◇ Odpowiednie do przedmiotów obrabianych o różnych rozmiarach i kształtach

Zastosowania

◇ Obsługa delikatnych przedmiotów obrabianych, takich jak elementy elektroniczne

i części do formowania wtryskowego

◇ Obsługa przedmiotów obrabianych o nierównej powierzchni, takich jak papier i

rury

◇ Złącze wtykowe do przyssawek o średnicy 5mm-25mm

◇ 2.5 fałdy, długi skok sprężania

◇ Rozdzielona struktura ułatwiająca wymianę zużytych części

Parametry techniczne

Kierunek portu próżniowego	Wyciąganie siła N	Wewnętrzna objętość cm³	Min. Promień promień przedmiotu obrabianego mm szt.	gZalecana	średnica węża mm MPQ szt.	SPC3 0.5
<0.1	4	0.3	5	0.8	5	14
<0.1	1.7	0.3	4	0.8	5	14
<0.1	10	0.3	4	10	5	14
0.2	13	0.8	6	10	SPC40	14
0.4	127	1.3	6	10	SPC40	14
0.9	◇ Uwaga: Testowanie poziomu próżni -60kPa, przedmiot obrabiany o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania podane powyżej zostały obliczone bez uwzględnienia współczynnika bezpieczeństwa.	1.7	6	10	SPC40	14
1.5	20	1.8	6	10	SPC40	14
2	27	2.8	6	5	SPC40	127
5	30	127	6	5	SPC40	127
8.3	35	10.5	6	5	SPC40	127
16.5	60	22.5	8	5	◇ Uwaga: Testowanie poziomu próżni -60kPa, przedmiot obrabiany o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania podane powyżej zostały obliczone bez uwzględnienia współczynnika bezpieczeństwa.	127
52	75	52.4	8	1	◇ Uwaga: Testowanie poziomu próżni -60kPa, przedmiot obrabiany o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania podane powyżej zostały obliczone bez uwzględnienia współczynnika bezpieczeństwa.	Dane mogą się różnić w zależności od powierzchni przedmiotu obrabianego. Zaleca się, aby długość węża próżniowego była jak najkrótsza, maks. 2m.
135	85	152.8	8	1	◇ Uwaga: Testowanie poziomu próżni -60kPa, przedmiot obrabiany o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania podane powyżej zostały obliczone bez uwzględnienia współczynnika bezpieczeństwa.	Dane mogą się różnić w zależności od powierzchni przedmiotu obrabianego. Zaleca się, aby długość węża próżniowego była jak najkrótsza, maks. 2m.

Struktura

◇ Składa się z wymiennej przyssawki i mocowania blokującego

◇ Złącze wtykowe do przyssawek o średnicy 5mm-25mm

◇ Mocowanie z otworem montażowym z gniazdem sześciokątnym dla przyssawek o

średnicy 30mm-60mm

◇ Pionowy port próżniowy, złącze pagoda do połączenia, gwint męski

do montażu

◇ Boczny port próżniowy, złącze pagoda do połączenia, gwint żeński

do montażu

◇ Proszę zapoznać się ze stroną 125, aby wybrać przyssawkę

Model

Kierunek portu próżniowego	Pionowy-Złącze pagoda Boczny-Złącze pagoda
SPC3□-B6-M8M	SPC3□-LB6-M4F
SPC5□-B6-M8M	SPC5□-LB6-M4F
SPC7□-B6-M8M	SPC7□-LB6-M4F
SPC10□-B6-M8M	SPC10□-LB6-M4F
SPC12□-B6-M8M	SPC12□-LB6-M4F
SPC15□-B6-M8M	SPC15□-LB6-M4F
SPC18□-B6-M8M	SPC18□-LB6-M4F
SPC20□-B6-M8M	SPC20□-LB6-M4F
SPC25□-B6-M8M	SPC25□-LB6-M4F
SPC30□-B6-M10M	SPC30□-LB6-M6F
SPC40□-B6-M10M	SPC40□-LB6-M6F
SPC60□-B6-M10M	SPC60□-LB6-M6F
