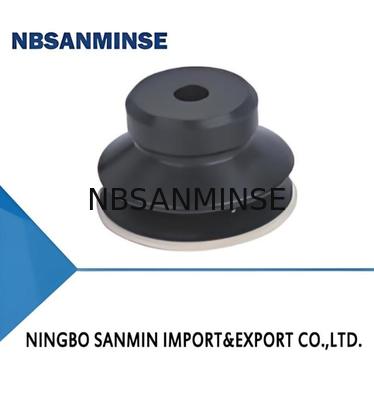

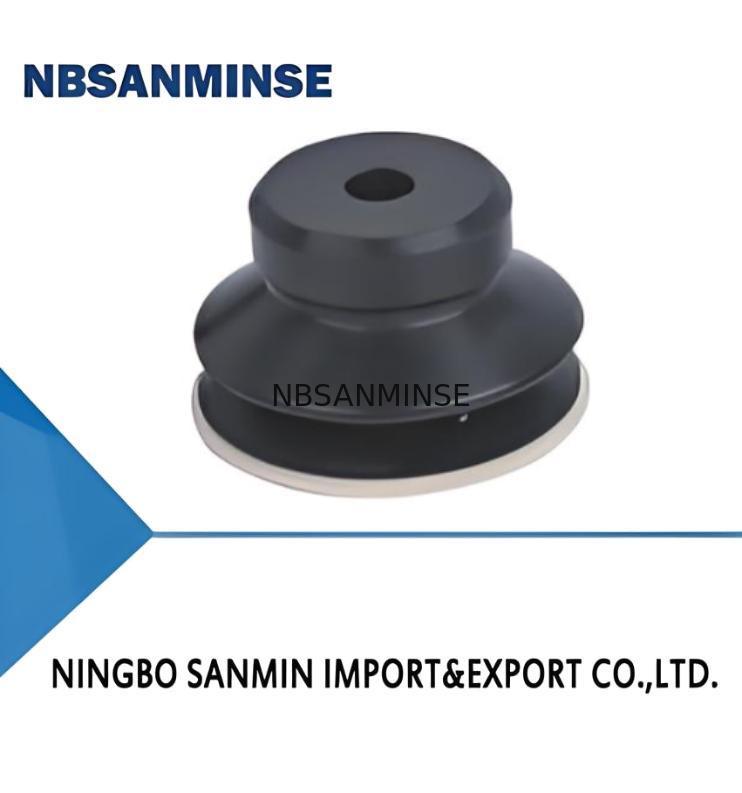

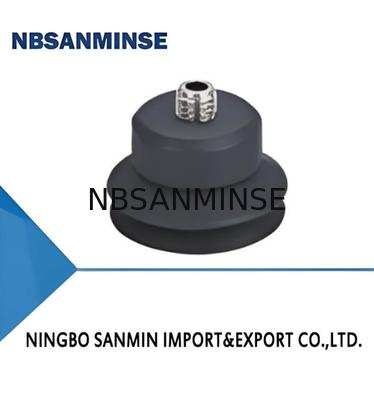

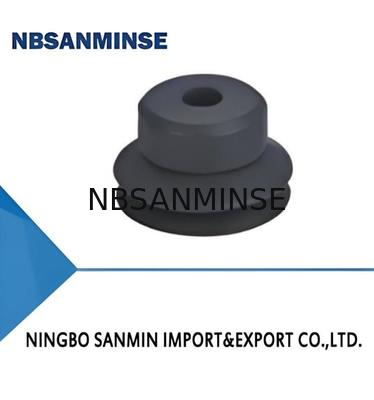

Pojemnik wysysający serii SPJ Bellows

Minimalne zamówienie :	100 sztuk	Szczegóły pakowania :	plastikowy worek
Czas dostawy :	5-30 dni	Możliwość Supply :	10000 sztuk

Miejsce pochodzenia:	Chiny	Nazwa handlowa:	NBSANMINSE
Numer modelu:	SPJ4

Szczegóły informacji
Średnica:	4 - φ4mm	Materiał i twardość:	N-nbr
Wątek połączenia:	Zero - tylko kubek ssący	Siła wyciągająca n:	0,6
Zalecany wąż Dia. mm:	4

opis produktu

Cechy

◇ 1.5 mieszkowe

◇ Miękkie i zwężane wargi

◇ Opcjonalny wtyk bez śladu

◇ Dostępne w różnych rozmiarach

Zalety

◇ Kompensują różnicę wysokości i dobrze amortyzują podczas

kontaktu z obrabianymi przedmiotami

◇ Dobre uszczelnienie do obsługi przedmiotów o nierównej powierzchni

◇ Dostępne w różnych rozmiarach

Zastosowania

◇ Obsługa przedmiotów o nierównej powierzchni, takich jak kartony, papier

tektura i arkusze, przedmioty o zakrzywionej powierzchni

◇ Obsługa delikatnych przedmiotów, takich jak elementy elektroniczne i

części formowane wtryskowo

◇ Przyssawka z wtykiem bez śladu nadaje się do obsługi wrażliwych

materiałów elektronicznych lub ekranów wyświetlaczy. Nadaje się do sytuacji z

wysokimi wymaganiami dotyczącymi śladów na powierzchni adsorpcji

◇ Złącze wtykowe do przyssawki

◇ 1.5 mieszkowe, długi skok kompresji

◇ Przyssawki o średnicy mniejszej niż 50 mm przyjmują strukturę dzieloną dla łatwego

wymiany

◇ Konstrukcja jednoczęściowa dla przyssawek o średnicy 60 mm-80 mm

Boczny-Złącze pagodaPróżnia	Siła wyciągania N	Wewnętrzna objętość cm³	Min. promień promień przedmiotu mm szt.	g Zalecana	średnica węża mm MPQ szt.	SPJ4 0.6
<0.1	4	0.3		10		SPJ20
<0.1	6	0.3		0.8		SPJ20
<0.1	3.0	0.3	◇	10		SPJ20
Boczny-Złącze pagoda0.2	12	0.8	4	10		SPJ20
Boczny-Złącze pagoda0.5	◇	1.0	35.6	10		SPJ20
Boczny-Złącze pagoda1.1	27	1.8	6	5		SPJ40
Boczny-Złącze pagoda2.2	40	3.0	63.0	5		SPJ40
Boczny-Złącze pagoda3	55	5.3	6	5		SPJ40
Boczny-Złącze pagoda4.5	65	8.0	6	5		SPJ40
Boczny-Złącze pagoda6	80		6	1		Uwaga: Testowanie poziomu próżni -60kPa, obrabiany przedmiot o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania jak powyżej są obliczane bez uwzględniania współczynnika bezpieczeństwa.
Boczny-Złącze pagoda11.7	95	21.0	8	1	◇	Uwaga: Testowanie poziomu próżni -60kPa, obrabiany przedmiot o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania jak powyżej są obliczane bez uwzględniania współczynnika bezpieczeństwa.
Boczny-Złącze pagoda20	125	35.6	8	1	◇	Uwaga: Testowanie poziomu próżni -60kPa, obrabiany przedmiot o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania jak powyżej są obliczane bez uwzględniania współczynnika bezpieczeństwa.
Boczny-Złącze pagoda30	150	52.5	8	1	◇	Uwaga: Testowanie poziomu próżni -60kPa, obrabiany przedmiot o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania jak powyżej są obliczane bez uwzględniania współczynnika bezpieczeństwa.
Boczny-Złącze pagoda40	140	63.0	8	1	◇	Uwaga: Testowanie poziomu próżni -60kPa, obrabiany przedmiot o gładkiej i czystej powierzchni. Dane dotyczące siły wyciągania jak powyżej są obliczane bez uwzględniania współczynnika bezpieczeństwa.

Dane mogą się różnić w zależności od powierzchni obrabianego przedmiotu. Zaleca się, aby długość węża próżniowego była jak najkrótsza, maks. 2 m.Struktura

◇ Składa się z wymiennej przyssawki i mocowania blokującego

◇ Złącze wtykowe do przyssawki

◇ Pionowy port próżniowy, złącze pagoda lub złącze jednoprzyciskowe do połączenia,

gwint męski do montażu

◇ Boczny port próżniowy, złącze pagoda do połączenia, gwint żeński do

montażu

◇ Proszę zapoznać się ze stroną 131, aby wybrać przyssawkę

Model

Kierunek portu próżniowego

Próżnia	Boczny-Złącze pagoda SPJ6□	SPJ6□-B6-M8M
SPJ6□-FE10B6-M9	SPJ8□	SPJ8□-B6-M8M
SPJB□-FE10B6-M9	SPJ10□	SPJ10□-B6-M8M
SPJ10□-FE10B6-M11	SPJ15□	SPJ15□-B6-M8M
SPJ15□-FE10B6-M11	SPJ20□	SPJ20□-B6-M8M
SPJ20□-FE10B6-M11	SPJ25□	SPJ25□-B6-M10M
SPJ25□-FE15B6-M14	SPJ30□	SP30□-B6-M10M
SPJ30□-FE15B6-M14	SPJ35□	SP35□-B6-M10M
SPJ35□-FE15B6-M14	SPJ40□	SP40□-B6-M10M
SPJ40□-FE15B6-M14	SPJ50□	SPJ50□-B6-M10M
SPJ50□-FE15B6-M14	SPJ60□	SPJ60□-R1-M16M
SPJ60□-FE10LR1-M16	SPJ70□	SPJ70□-R1-M16M
SPJ70□-FE10LR1-M16	SPJ80□	SPJ80□-R1-M16M
SPJ80□-FE10LR1-M16	Struktura	◇ Składa się z wymiennej przyssawki (3) i kompensatora poziomu

◇ Złącze wtykowe do przyssawki

◇ Pionowy port próżniowy (1), gwint męski do montażu

◇ Boczny port próżniowy (2), gwint męski do montażu

Model

Próżnia	Boczny-Złącze pagodakierunek Pionowy-Złącze pagoda Boczny-Złącze pagodaSPJ6□		SPJ6□-FE3B6-M9
SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9	SPJ8□	SPJB□-FE3B6-M9
SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9	SPJ10□	SPJi0□-FE4B6-M11
SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11	SPJ15□	SPJ15□-FE4B6-M11
SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11	SPJ20□	SPJ20□-FE4B6-M11
SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11	SPJ25□	SPJ25□-FE6B6-M14
SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14	SPJ30□	SPJ30□-FE6B6-M14
SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14	SPJ35□	SPJ35□-FE6B6-M14
SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14	SPJ40□	SPJ40□-FE6B6-M14
SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14	SPJ50□	SPJ50□-FE6B6-M14
SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14	SPJ60□	-
SPJ60□-FE10LR1-M16	SPJB0□-FE30LB6-M16		SPJ70□	-
SPJ70□-FE10LR1-M16	SPJB0□-FE30LB6-M16		SPJ80□	-
SPJ80□-FE10LR1-M16	SPJB0□-FE30LB6-M16
