Szczegóły Produktu:
|
| Tworzywo: | Aluminium | Wzrost nominalny: | AC100V 50/60 Hz |
|---|---|---|---|
| Ciśnienie: | 1,0 MPa | Głoska bezdźwięczna: | Gaz, woda, powietrze, olej, para |
| Moc: | 2x6,5W (12VDC),2x7W(110VAC) | Struktura: | Sterowanie, pilot, membrana |

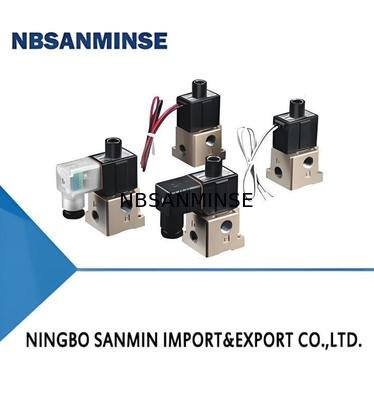

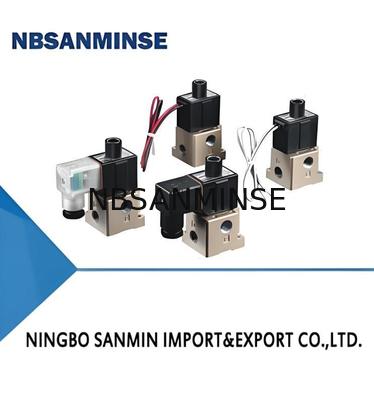

| Podkreślić: | 3-port solenoid valve direct operated,poppet type solenoid valve pneumatic,VT317 series solenoid valve |
||
| VT317 | □ | 1 | G | □ | 02 | □ | ||
| Opcja zaworu | Napięcie znamionowe | Przyłącze elektryczne | |
Rozmiar portu | Typ gwintu | |||
| Brak | Typ standardowy | 1 | AC100V 50/60Hz | G: Dławik, przewód 300 mm | 02: 1/4 (8A) | Brak: Rc | ||
| E | Typ pracy ciągłej | 2 | AC200V 50/60Hz | H: Dławik, przewód 600 mm | F: G | |||
| V | Typ specyfikacji podciśnienia | 3 | AC110V 50/60Hz | D: Złącze DIN | N: NPT | |||
| 4 | AC220V 50/60Hz | T: NPTF | ||||||
| 5 | DC24V | |||||||
| 6 | DC12V | |||||||
| 7 | AC240V 50/60Hz | |||||||
| 9 | inne | |||||||
| Pozycja | Opis |
|---|---|
| Funkcja | Bezpośrednio działający 2-pozycyjny, sterowany jednym elektromagnesem |
| Używany płyn | Powietrze |
| Zakres ciśnienia roboczego | 0~0.9MPa |
| Temperatura otoczenia i temperatura płynu podczas użytkowania | -10~50℃ (nie zamarzające. Patrz P.5) |
| Uwaga 1: Czas reakcji | ≤ 30ms (przy 0.5MPa) |
| Maksymalna częstotliwość pracy | 10Hz |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Nie wymagane (jeśli smarowane, użyj oleju turbinowego 1 ISO VG32) |
| Obsługa ręczna | Typ push bez blokady |
| Pozycja montażu | Dowolna |
| Uwaga 2: Odporność na wstrząsy / wibracje | 150/50 m/s² |
| Struktura ochrony | Pyłoszczelna |
| Nr modelu | Wartość równoważna - 1-2 (P-A) | Wartość równoważna - 2-3 (A-P) | Wartość równoważna - 3-2 (R-A) | Wartość równoważna - 2-1 (A-P) | Masa (typ z bezpośrednim wyprowadzeniem) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (dm³/(s·bar)) | (dm³/(s·bar)) | (dm³/(s·bar)) | (dm³/(s·bar)) | ||||||||||
| VT317 | 2.4 | 0.26 | 0.62 | 2.6 | 0.34 | 0.67 | 2.8 | 0.25 | 0.67 | 2.5 | 0.37 | 0.66 | 0.28kg |
| VT317V (Typ specyfikacji podciśnienia) | - | - | - | - | - | - | - | - | - | - | - | - | - |
| VT317E (Typ o długiej żywotności) | - | - | - | - | - | - | - | - | - | - | - | - | - |
P: Czy można zaoferować darmowe próbki?
O: Tak, ale zależy to od produktów, Proszę skontaktuj się z nami ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest zakres Państwa działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych fittingów, manometrów itp.
P:Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej
,mosiądzu, aluminium przetwarzanie materiałów.takie jak wysokieciśnienieZawór / zawór elektromagnetyczny / zawór elektryczny / zawór wodny/zawór pneumatyczny/siłownik pneumatyczny/zawór hydrauliczny/akumulator hydraulicznyprodukty i tak dalej.P: Czy produkt można wykonać z naszym logo i marką?
O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.
P: Czy można dostarczyć oryginalne znane marki pneumatyczne i hydrauliczne, instrumenty?
O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze? O: Tak, zazwyczaj produkty mają roczną gwarancję jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek, aby zapobiec wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu, aby wzmocnić efekt uszczelnienia. Gwint G to cylindrowa rura prosta używana do połączeń bez uszczelnienia; gwint PT to stożkowa rura, która polega na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowiskogorące, silne wibracje itp. P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze? Punkt skupienia
| Środki zaradcze w środowisku o wysokiej temperaturze | Środki zaradcze w środowisku o ekstremalnie niskiej temperaturze | Uszczelki |
| Kauczuk fluorowy, PTFE | Niska temperatura kauczuku nitrylowego, silikonowego, poliuretanowego | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Niskotemperaturowy smar (niski punkt płynięcia, niska lepkość) | Obróbka doprowadzanego powietrza |
| Wzmocnione chłodzenie, efektywne usuwanie wody | Suszenie o ultra-niskiej punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zarezerwować luz rozszerzalności | Wybierać materiały o niskiej temperaturze udarności, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja |
| Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
