Szczegóły Produktu:
|

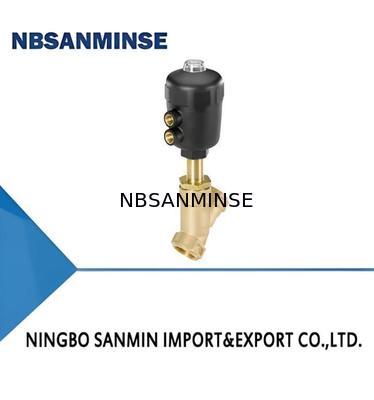

| Podkreślić: | Pneumatic angle seat valve gunmetal body,2/2 way angle seat valve PA actuator,Pneumatically operated angle seat valve |
||
|---|---|---|---|
|
Można go połączyć z
|
Opis typu
|
|
 |
Typ 8644 System zdalnego sterowania aktywacją procesu |
Z zewnętrznego sterowania zawór siedzenia kątowego jest uruchamiany z pojedynczym lub podwójnymdziałający siłownik tłokowy. Siłownik jest dostępny w dwóch różnych materiałach,Wysokie natężenie przepływu osiąga się przy
Niezawodny samoprzystosowujący się gruczoł pakowy zapewniaTe bezobsługowe i solidne zawory mogą byćwyposażone w szeroki wachlarz akcesoriów do wskazywania pozycji,ograniczanie biegu lub ręczne przełożenie.
|
|
Rodzaj 8640 Dostosowane rozwiązania systemów pneumatycznych dla przemysłu przetwórczego |
|
|
Typ 8697 Pneumatyczne sterowanie dla zdecentralizowanej automatyzacji zaworów procesowych ELEMENT |
|
|
Typ 6012 Zawór tłokowy 3/2 kierunek bezpośrednio działający |
|
|
Typ 6014 Zawór tłokowy 3/2 kierunek bezpośrednio działający |
|
|
Typ 8840 Modułowy zespół zaworów procesowych - dystrybucja i zbieranie |
|
1. Ogólne dane techniczne
| Produkt właściwości | |
| Wymiary | Szczegółowe informacje można znaleźć w rozdziale ¥6.Rozmiary ¥ na stronie 7. |
| Materiał | Szczegółowe informacje można znaleźć w rozdziale "5.Materiały" na stronie 6. |
| Projekt | Zawór siedzenia kątowego |
| Rozmiar połączenia portu | DN10...DN80,NPS%...NPS 3 |
| Ustawienie bezpieczeństwa w przypadku awarii zasilania | Nominalnie zamknięte (funkcja sterowania A),nominalnie otwarte (funkcja sterowania B) |
| Kierunek przepływu | Przepływ do otwarcia (poniżej siedzenia), Przepływ do zamknięcia (powyżej siedzenia) |
| Wydajność dane | |
| Ciśnienie pracy | ...25 barów (g), próżnia do 0,9 barów (g) opcja, patrz "7.1"Dane dotyczące płynów" na stronie 11 |
| Ciśnienie nominalne | PN25 ((DIN EN 1333),klasa 150 ((DIN EN 1759) |
| Ciśnienie pilota | 2...10 barów (g), patrz 7.1"Dane dotyczące płynów" na stronie 11 |
| K,wartość | 3.8- Nie.140 m3/h |
| Media dane | |
| Średnie | Para,woda,gazy neutralne,alkohol,oleje,paliwa,płyny hydrauliczne,rozpuszczalnik soli,zasadowy Roztwory, rozpuszczalniki organiczne, dla gazów paliwowych kategorii I, II i wszelkich innych o Pegulacja (UE) 2016/426 i tlen |
| Średnia temperatura | -40... 230°C, patrz "7.2"Ograniczenia działania" na stronie 15 |
| Wiszkość | Max, proszę.600 mm2/s |
| Środek sterujący | Powietrze, gazy neutralne |
| Proces/port połączenie & komunikacja | |
| Port Połączenia Połączenie nawiasowe |
G ((DIN ISO 228-1) NPT IASME B1.20.1) Pc ((ISO7-1) |
| Połączenie spawane | DIN Działalność ISO 1127/ISO 4200/DN11866 B DIN 118502/DIN 11866 A Wymagania dotyczące stosowania metody ASME BPE/DIN 11866 SMS 3008 |
| Połączenie zacisków | DIN 32676 B ((rura ISO 4200) DIN 32676A ((rura DIN 118502) ASME BPE |
| Pilot Powietrze. port | |
| Rozmiar siłownika 40 ((C) | Węzeł G% |
| Rozmiar siłownika 50 ((D)...125 ((H) | Wątek G4 |
| Zatwierdzenia a także certyfikaty | |
| Związek | Kontakt z żywnością 1935/2004 (EG),FDA Woda pitna Dyrektywa w sprawie urządzeń ciśnieniowych Rozporządzenie w sprawie urządzeń gazowych Dyrektywa maszynowa |
| Zatwierdzenia | Bezwzględne odchylenia |
| Świadectwo materiału | 2.2,3.1 |
| Środowisko a także instalacja | |
| Temperatura otoczenia | -10...140°Czob. ¥2.Wersje produktu ¥ na stronie 4 |
| Stopień ochrony | IP67 |
| Pozycja instalacji | Zgodnie z wymaganiami, najlepiej z aktywatorem w pozycji pionowej |
| Produkt właściwości | |
| Nazwa nominalna z | DN10...DN65,NPS%...NPS2 |
| Wydajność dane | |
| Ciśnienie pracy | 0...16 ban ((g), próżnia do -0,9 bara (opcja gi))1.Dane dotyczące środowiskaStrona 11 |
| Maksymalny pilot Ciśnienie. | |
| Rozmiar siłownika 40 ((C), 50[D], 63E),80F),100 ((G) |
10 zakaz ((g) |
| Aktualnik 125H) | 7 bang) |
| Media dane | |
| Temperatura średnia | -40...180°C |
| Produkt połączenie | |
| Port połączenie | Połączenie nawiasowe |
| Środowisko a także instalacja | |
| Środowisko temperatury |
-10...60°Czob. ¥72.Ograniczenia działania ¥str. 15 |
P: Możecie zaoferować darmowe próbki?
A: Tak, ale to zależy od produktów, Pls skontaktuj się z nami Ina@pneuhydr.com lub whatsapp 0086 15168536055
P: Jaki jest twój zakres działalności?
A: Nasz zakres działalności to:obsługa części automatycznych dla eksporterów z pełnym kontenerem i sprzedażbutelka powietrzna, obróbka źródła powietrza, zawór magnetyczny,zawór powietrzny,zawór motoryzacyjny,Zawór miedziany, zawór hydrauliczny, cylinder hydrauliczny, powietrze i olejprzystosowanie, miernik ciśnieniaI tak dalej.
P:WJakie produkty możesz zrobić?
A: Możemy zrobić wiele rodzajów stali nierdzewnej, mosiądz, aluminiumprzetwarzanie materiałów.jak wysokiCiśnienie. Zawór / zawór magnetyczny / zawór elektryczny /zawór wodny/zawór pneumatyczny/butelka powietrzna/ zawór hydrauliczny/akumulator hydraulicznyProdukty i tak dalej.
P: Czy produkt może być wykonany z naszym logo i marką?
A: Tak, oczywiście, że możemy. Jesteśmy dostawcą OEM od lat i profesjonalnie produkujemy. Ale musisz dać nam autoryzację, jeśli to możliwe.
P: Czy możecie dostarczyć oryginalne znane wyroby z marki pneumatycznej i hydraulicznej?
O: Tak, możemy dostarczać takie firmy jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P: Czy istnieje jakaś gwarancja?
A: Tak, zazwyczaj produkty są gwarancją jakości jednego roku.
P: Czy złącze jest w systemie brytyjskim lub metrycznym?
A: Węzeł G jest cylindryczny i nie uszczelnia się samodzielnie, wymagając dodatkowych uszczelnień w celu zapobiegania wyciekom.i wewnętrzne i zewnętrzne nitki stają się coraz ściślejsze i ściślejsze, gdy ściśnięte. uszczelnienie osiąga się poprzez deformację nici, a uszczelniacz lub taśma jest zwykle stosowany w połączeniu z zwiększyć efekt uszczelniający
G-przewodem jest cylindryczna, prosta rura stosowana do niezamkniętych połączeń; PT-przewodem jest tubula stożkowa, która opiera się na deformacji i uszczelnieniu samego pręta;NPT jest również stożkowa rurka z kątem profilu zęba 60 stopni, stosowane głównie w Ameryce Północnej
P: Jak przeliczyć jednostki ciśnienia: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje wypalenie cewki zaworu magnetycznego?
Odpowiedź: Nieprawidłowe napięcie i hz, częste przełączanie, głowica pilota wchodząca do płynu, problemy z jądrami zaworu i sprężyny,Środowisko Gorąco, silne wibracje itp.
P: Co należy zauważyć w odniesieniu do elementów pneumatycznych w warunkach wysokiej temperatury lub ekstremalnie zimnych?
| Punkt skupienia | Przeciwdziałanie środowisku o wysokiej temperaturze | Przeciwdziałanie ekstremalnie zimnym warunkom |
| Płyty | Kauczuk fluorowy, PTFE | Nitryl niskotemperaturowy, kauczuk silikonowy, poliuretany |
| Zmiany węgla | Tłuszcz syntetyczny o wysokiej temperaturze (niska lotność) | Tłuszcz o niskiej temperaturze (niska wartość rozlewu, niska lepkość) |
| Oczyszczanie powietrza | Wzmocnienie chłodzenia, efektywne usuwanie wody | Wysuszenie o bardzo niskiej temperaturze rosy (typ chłodzenia + adsorpcji), śledzenie cieplne |
| Komponenty metalowe | Zwolnienie na rozszerzenie rezerwy | Wybierz materiały o wysokiej wytrzymałości w niskich temperaturach, zapobiegaj wyciekom z powodu kurczenia się na zimno |
| Komponenty sterujące | Wyroby o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Zainstalować izolacyjne skrzynki, ogrzewanie lokalne, zapobiegać chłodnej kondensacji |
| Instalacja | Trzymać z dala od źródeł ciepła, dodać płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owinięcie materiałami izolacyjnymi |
