Szczegóły Produktu:
|
| Podkreślić: | Pneumatic angle seat valve stainless steel,2/2 way angle seat valve PA actuator,Stainless steel angle seat valve pneumatic |
||
|---|---|---|---|
|
Można połączyć z
|
Opis typu
|
|
 |
Typ 8644 System sterowania zdalnego procesu pneumatycznego AirLINE |

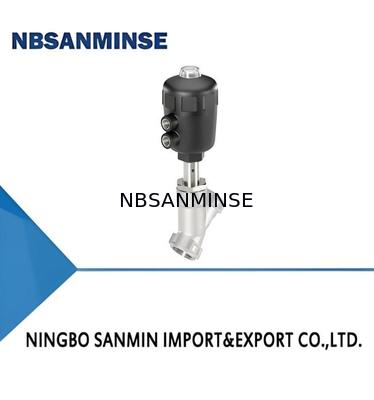

Zawór gniazdowy z uszczelnieniem kątowym sterowany zewnętrznie jest obsługiwany za pomocą pojedynczego lub podwójnegosiłownika tłokowego. Siłownik jest dostępny w dwóch różnych materiałach, w zależności od temperatury otoczenia. Wysokie przepływy są osiągane dzięki niemal prostemu torowi przepływu. Niezawodne, samoregulujące się uszczelnienie dławnicy zapewnia wysoką szczelność. Te bezobsługowe i wytrzymałe zawory mogą być modernizowane za pomocą szerokiej gamy akcesoriów do wskazania pozycji, ograniczenia skoku lub ręcznego sterowania.
|
|
Typ 8640 Indywidualne rozwiązania systemów pneumatycznych dla przemysłu przetwórczego |
|
|
Typ 8697 Sterowanie pneumatyczne do zdecentralizowanej automatyzacji zaworów procesowych ELEMENT |
|
|
Typ 6012 Zawór grzybkowy 3/2-drogowy, bezpośredniego działania |
|
|
Typ 6014 Zawór grzybkowy 3/2-drogowy, bezpośredniego działania |
|
|
Typ 8840 Modułowy klaster zaworów procesowych - dystrybucja i zbieranie |
|
1. Ogólne dane techniczne
| połączenie Średnica nominalna | |
| Wymiary | Bardziej szczegółowe informacje można znaleźć w rozdziale „6. Wymiary” na stronie 7. |
| Materiał | Bardziej szczegółowe informacje można znaleźć w rozdziale „5. Materiały” na stronie 6. |
| Konstrukcja | Zawór gniazdowy kątowy |
| Rozmiar przyłącza | Wydajność |
| Ustawienie bezpieczeństwa w przypadku awarii zasilania | Normalnie zamknięty (funkcja sterowania A), normalnie otwarty (funkcja sterowania B) |
| Kierunek przepływu | Przepływ do otwarcia (poniżej gniazda), przepływ do zamknięcia (powyżej gniazda) |
| dane Temperatura | |
| 0...25 bar(g), podciśnienie do -0,9 bar(g) (opcja, patrz „7.1. Dane płynowe” na | ...25 bar(g), podciśnienie do -0,9 bar(g) (opcja, patrz „7.1. Dane płynowe” na stronie 11 |
| Ciśnienie nominalne | PN25 (DIN EN 1333), Klasa 150 (DIN EN 1759) |
| Ciśnienie sterujące | 2...10 bar(g), patrz „7.1. Dane płynowe” na stronie 11 |
| Wartość K | 3,8...140 m³ /h |
| dane Temperatura | |
| medium | Para, woda, gazy neutralne, alkohol, oleje, paliwa, płyny hydrauliczne, roztwory soli, roztwory alkaliczne rozpuszczalniki organiczne, do gazów palnych kategorii I, II i III zgodnie z rozporządzeniem dotyczącym urządzeń gazowych (UE) 2016/426 oraz tlen Temperatura medium |
| -40...230°C, patrz „7.2. Limity pracy” na stronie 15 | Lepkość |
| Maks. 600 | mm²/s Medium sterujące |
| Powietrze, gazy neutralne | Proces/Port |
| połączenie Połączenie portu Port | |
| PołączeniaPołączenie gwintowane G (DIN ISO 228-1) |
NPT (ASME B1.20.1) Rc (ISO 7-1) Połączenie spawane |
| ASME BPE11850 2/DIN ISO 1127/ISO 4200/DN11866 B ASME BPE11850 2/DIN 11866 A ASME BPE ASME BPEPołączenie zaciskowe |
|
| ASME BPE ASME BPE11850 2) ASME BPEPort |
|
| powietrza sterującego Rozmiar siłownika 40 (C) | |
| Gwint G% | Rozmiar siłownika 50 (D)...125 (H) |
| Gwint G4 | Dopuszczenia |
| Zabezpieczenie przeciwwybuchowe ATEX/IECex instalacja Zgodność | |
| Kontakt z żywnością 1935/2004 (EG), FDA | Woda pitna Dyrektywa w sprawie urządzeń ciśnieniowych Rozporządzenie dotyczące urządzeń gazowych Dyrektywa maszynowa Dopuszczenia |
| Zabezpieczenie przeciwwybuchowe ATEX/IECex | Certyfikat materiałowy |
| 2.2, 3.1 | Środowisko |
| i instalacja Temperatura otoczenia | |
| -10...60°C, patrz „7.2. Limity pracy” na stronie 15 | Stopień ochrony |
| IP67 | Pozycja montażu |
| Dowolna, preferowana z siłownikiem w pozycji pionowej | 2.2. Korpus ze stali nierdzewnej z siłownikiem PA |
| połączenie Średnica nominalna | |
| DN10...DN80, NPS %...NPS 3 | Wydajność |
| dane Temperatura | |
| 0...25 bar(g), podciśnienie do -0,9 bar(g) (opcja, patrz „7.1. Dane płynowe” na | stronie 11Maksymalne |
| sterujące sterującezawory pneumatyczne 63 (E), 80 (F), 100 (G) 10 bar(g) |
Rozmiar siłownika 125 (H) |
| 7 bar(g) | Media |
| dane Temperatura | |
| medium -10...185°C | Produkt |
| połączenie Połączenie portu | |
| Połączenie gwintowane, spawane lub zaciskowe | Środowisko |
| i instalacja Temperatura otoczenia | |
| -10...60°C, patrz „7.2. Limity pracy” na stronie 15 | P: Czy mogą Państwo zaoferować darmowe próbki? |
O: Tak,
ale zależy to od produktu, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055 P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności to
usługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, elementów uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,złączek pneumatycznych i hydraulicznych manometrów itp.P:
Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów ze stali nierdzewnej,mosiądzu, aluminium
obróbka materiałów.takich jak wysokie ciśnieniezawory / zawory elektromagnetyczne / zawory elektryczne /zawory wodne/zawory pneumatyczne /siłowniki pneumatyczne/ zawory hydrauliczne / akumulatory hydrauliczneprodukty i tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne towary znanych marek pneumatycznych i hydraulicznych, instrumentów?
O: Tak, możemy dostarczyć takie jak Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.
P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
Środki zaradcze w ekstremalnie niskich temperaturach O:
Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a wewnętrzne i zewnętrzne gwinty stają się coraz ciaśniejsze podczas dokręcania. Uszczelnienie jest osiągane poprzez deformację gwintów, a uszczelniacz lub taśma są zazwyczaj używane w połączeniu w celu wzmocnienia efektu uszczelnienia.
Gwint G to cylindryczna rura używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm²? O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy sterującej, problem z rdzeniem zaworu i sprężyną,
gorące środowisko, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w wysokich temperaturach lub ekstremalnie niskich temperaturach?Punkt skupienia Środki zaradcze w wysokich temperaturach
Środki zaradcze w ekstremalnie niskich temperaturach Uszczelki
| Kauczuk fluorowy, PTFE | Niskotemperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy | Smarowanie |
| Wysokotemperaturowy smar syntetyczny (niska lotność) | Niskotemperaturowy smar (niska temperatura płynięcia, niska lepkość) | Obróbka dopływu powietrza |
| Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie do ultra-niskiego punktu rosy (chłodnicze + adsorpcyjne), podgrzewanie | Elementy metalowe |
| Zapasowy luz rozprężny | Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno | Elementy sterujące |
| Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno | Instalacja |
| Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi | |
