Szczegóły Produktu:
|

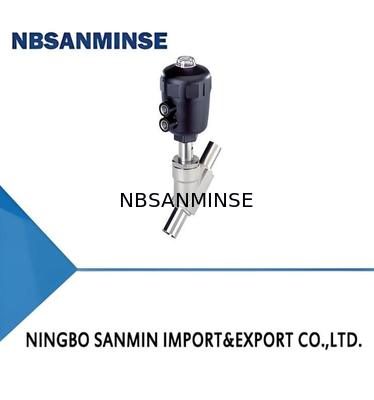

| Podkreślić: | Pneumatic angle seat valve stainless steel,2/2 way angle seat valve PPS actuator,Stainless steel angle seat valve pneumatically operated |
||
|---|---|---|---|
|
Można połączyć z
|
Opis typu
|
|
 |
Typ 8644 System sterowania zdalnego sterowania procesem AirLINE |
Zawór gniazdowy z pilotem zewnętrznym jest obsługiwany za pomocą pojedynczego lub podwójnegosiłownika tłokowego. Siłownik jest dostępny w dwóch różnych materiałach, w zależności od temperatury otoczenia. Wysokie przepływy uzyskuje się dzięki
niemal prostemu torowi przepływu. Niezawodna, samoregulująca się dławnica zapewnia wysoką szczelność. Te bezobsługowe i wytrzymałe zawory mogą być modernizowane za pomocą szerokiej gamy akcesoriów do wskazania pozycji, ograniczenia skoku lub ręcznego sterowania.
|
|
Typ 8640 Indywidualne rozwiązania w zakresie systemów pneumatycznych dla przemysłu przetwórczego |
|
|
Typ 8697 Sterowanie pneumatyczne do zdecentralizowanej automatyzacji zaworów procesowych ELEMENT |
|
|
Typ 6012 Zawór grzybkowy 3/2-drogowy, bezpośredniego działania |
|
|
Typ 6014 Zawór grzybkowy 3/2-drogowy, bezpośredniego działania |
|
|
Typ 8840 Modułowy klaster zaworów procesowych - dystrybucja i zbieranie |
|
| przyłącze Średnica nominalna | |
| Wymiary | Bardziej szczegółowe informacje można znaleźć w rozdziale „6. Wymiary” na stronie 7. |
| Materiał | Bardziej szczegółowe informacje można znaleźć w rozdziale „5. Materiały” na stronie 6. |
| Konstrukcja | Zawór gniazdowy |
| Rozmiar przyłącza | DN10...DN80, NPS%...NPS 3 |
| Ustawienie bezpieczeństwa w przypadku awarii zasilania | Normalnie zamknięty (funkcja sterowania A), normalnie otwarty (funkcja sterowania B) |
| Kierunek przepływu | Przepływ do otwarcia (poniżej gniazda), przepływ do zamknięcia (powyżej gniazda) |
| dane Temperatura medium | |
| ...25 bar(g), podciśnienie do -0,9 bar(g) (opcja), patrz „ | ...25 bar(g), podciśnienie do -0,9 bar(g) (opcja, patrz „7.1. Dane płynowe” na stronie 11 |
| Ciśnienie nominalne | PN25 (DIN EN 1333), Klasa 150 (DIN EN 1759) |
| Ciśnienie sterujące | 2...10 bar(g), patrz „7.1. Dane płynowe” na stronie 11 |
| Wartość K | 3,8...140 m³/h |
| dane Temperatura medium | |
| Medium | Para, woda, gazy neutralne, alkohol, oleje, paliwa, płyny hydrauliczne, roztwory soli, roztwory alkaliczne rozpuszczalniki organiczne, dla gazów palnych kategorii I, II i III zgodnie z rozporządzeniem dotyczącym urządzeń gazowych (UE) 2016/426 oraz tlen Temperatura medium |
| -40.…230°C | Lepkość |
| Maks. 600 | mm²/s Medium sterujące |
| Powietrze, gazy neutralne | Proces/Port |
| przyłącze Przyłącze portu Port | |
| PrzyłączaPrzyłącze gwintowane G (DIN ISO 228-1) |
NPT (ASME B1.20.1) Rc (ISO7-1) Przyłącze spawane |
| ASME BPE118502/DIN ISO1127/ISO 4200/DN11866 B ASME BPE118502/DIN 11866 A ASME BPE ASME BPEPrzyłącze zaciskowe |
|
| ASME BPE ASME BPE118502) ASME BPEPort |
|
| powietrza sterującego Rozmiar siłownika 40 (C) | |
| Gwint G% | Rozmiar siłownika 50 (D)...125 (H) |
| Gwint G4 | Atesty |
| Zabezpieczenie przeciwwybuchowe ATEX/IECex instalacja Zgodność | |
| Kontakt z żywnością 1935/2004 (EG), FDA | Woda pitna Dyrektywa ciśnieniowa Rozporządzenie dotyczące urządzeń gazowych Dyrektywa maszynowa Atesty |
| Zabezpieczenie przeciwwybuchowe ATEX/IECex | Certyfikat materiałowy |
| 2.2, 3.1 | Środowisko |
| i instalacja Temperatura otoczenia | |
| 5...140°C (praca ciągła do 130°C) | Stopień ochrony |
| IP67 | Pozycja montażu |
| Dowolna, preferowana z siłownikiem w pozycji pionowej | 2.3. Korpus ze stali nierdzewnej z siłownikiem PPS |
| przyłącze Średnica nominalna | |
| DN10…DN80, NPS%..…NPS3 | Wydajność |
| dane Temperatura medium | |
| ...25 bar(g), podciśnienie do -0,9 bar(g) (opcja), patrz „ | 7.1. Dane płynowe”na stronie 11Maksymalne |
| ciśnienie sterujące siłowniki pneumatyczne | |
| 63 (E), 80 (F), 10 bar(g) |
Rozmiar siłownika 100 (G), 125 (H) |
| 7 bar(g) | Media |
| dane Temperatura medium | |
| -40.…230°C | Produkt |
| przyłącze Przyłącze portu | |
| Gwintowane, spawane lub zaciskowe | Środowisko |
| i instalacja Temperatura otoczenia | |
| 5...140°C (praca ciągła do 130°C) | (patrz „7.2. Limity pracy” na stronie 15) P: Czy mogą Państwo zaoferować darmowe próbki? |
O: Tak,
ale zależy to od produktu, proszę o kontakt ina@pneuhydr.com lub WhatsApp 0086 15168536055 P: Jaki jest Państwa zakres działalności?
O: Nasz zakres działalności to
usługi eksportera części automatyki w pełnym kontenerze i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,złączek pneumatycznych i hydraulicznych itp.manometrów P:
Jakie rodzaje produktów mogą Państwo wykonać?O: Możemy wykonać wiele rodzajów obróbki metali ze stali nierdzewnej,mosiądzu, aluminium.
np. zawory wysokociśnieniowe,zawory elektromagnetyczne / zawory elektryczne / zawory wodne /zawory pneumatyczne/siłowniki pneumatyczne / zawory hydrauliczne / akumulatory hydraulicznei tak dalej.P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne towary znanych marek pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie marki jak Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.P:
Czy dostępna jest gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Uszczelki Gwint G to cylindrowa rura używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która polega na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych? O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, przedostawanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
środowisko
gorące, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w środowisku o wysokiej lub bardzo niskiej temperaturze?
Punkt skupieniaŚrodki zaradcze w środowisku o wysokiej temperaturze Środki zaradcze w środowisku o ekstremalnie niskiej temperaturze
Uszczelki Kauczuk fluorowy, PTFE
| Nitrile niskotemperaturowy, kauczuk silikonowy, poliuretan | Smarowanie | Smar syntetyczny wysokotemperaturowy (niska lotność) |
| Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) | Uzdatnianie powietrza zasilającego | Wzmocnione chłodzenie, wydajne usuwanie wody |
| Suszenie do ultra niskiego punktu rosy (chłodnicze + adsorpcyjne), ogrzewanie elektryczne | Elementy metalowe | Zapas luzu rozszerzalności |
| Wybierać materiały o udarności w niskiej temperaturze, zapobiegać wyciekom z powodu skurczu na zimno | Elementy sterujące | Cewki o wysokiej odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii |
| Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno | Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne |
| Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi | ||
