Szczegóły Produktu:
|
| Tworzywo: | Stal | Korpus zaworu: | Mosiądz |
|---|---|---|---|
| Rozmiar cewki: | HJKOM | Moc: | Elektromagnes, pneumatyczny, hydrauliczny, 2x6,5W (12VDC), 2x7W (110VAC) |
| Temperatura pracy: | NBR dla -5 ~ 80 ℃ i witon dla -5 ~ 150 ℃, -15 ~ 150 ° C dla Viton, Epdm, -29 ℃ ~ +200 ℃ | Połączenie: | Samica nić, wątek (NPT, Kołnierz, BSP, BSPT) |
| Woltaż: | DC12V DC24V AC24V AC110V AC220V AC380V, AC, ± 10%, DC | Temperatura pracy: | 5-50 stopni, 5 ~ 50 ° C. |
| Podkreślić: | Zawór membranowy 2/2-drogowy,Zawór elektromagnetyczny serwowspomagany,Stalowy korpus mosiężny zawór elektromagnetyczny |
||
| Można połączyć z | Opis typu | |
 |
Typ 2518 Wtyczka kablowa, kształt A zgodnie z normą DIN EN 175301-803 |

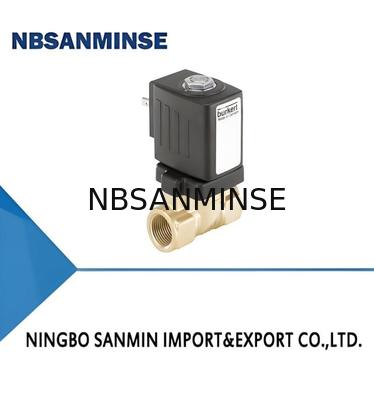

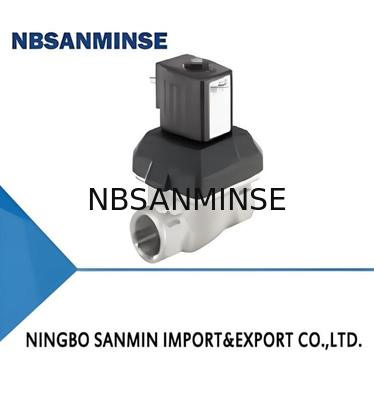

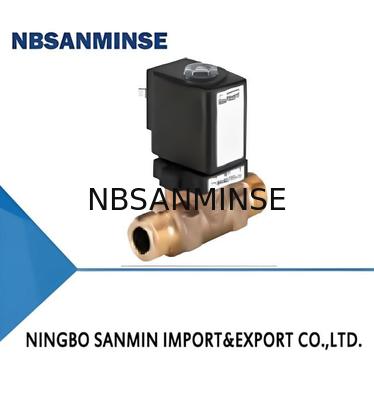

Zawór 6213 EV to zawór membranowy z serwomechanizmem z serii S.EV.
Sprzęgło sprężyny membrany wspomaga proces otwierania zaworu.
W wersji standardowej zawór nadaje się do stosowania w cieczach. Minimalne ciśnienie
różnicowe jest wymagane do pełnego otwarcia. Dostępna jest specjalna wersja (HP00)
otwierająca zawór bez ciśnienia różnicowego do zastosowań z gazami i
podciśnieniem. Dostępne są różne kombinacje materiałów membrany
w zależności od zastosowania. Zakres obudów obejmuje mosiądz, stal
nierdzewną i brąz. Mosiądz odporny na odspajanie cynku jest dostępny dla innych
rynków. Aby zmniejszyć zużycie energii podczas pracy, dostępne są cewki z elektroniką Kick i Drop
(technologia podwójnej cewki).
|
|
Typ 2513 Wtyczka kablowa, kształt A zgodnie z normą DIN EN 175301-803 |
|
|
Typ 1087 Wyłącznik czasowy, kształt A zgodnie z normą DIN EN 175301-803 |
|
| 1. Ogólne dane medium | |
| Właściwości produktu | |
| Wymiary | Szczegółowe informacje można znaleźć w rozdziale "5. Wymiary" na stronie 6. |
| Materiał | |
| Uszczelka | NBR, FKM, EPDM |
| Korpus | Mosiądz wg DIN EN 50930-6 Stal nierdzewna 1.4408 Brąz (gwint zewnętrzny) DN 10..DN 20 |
| Cewka | Poliamid, epoksyd (klasa izolacji H) |
| Część wewnętrzna zaworu | Korpus mosiężny: mosiądz, stal nierdzewna i PPS Korpus ze stali nierdzewnej: stal nierdzewna i PPS Korpus z brązu: stal nierdzewna i PPS (gwint zewnętrzny DN 10...DN 20 |
| Otwór przelotowy | Standard: DN 10..DN40 HP00: DN 13….DN20 |
| Funkcja obwodu | Szczegółowe informacje można znaleźć w rozdziale "2. Funkcje obwodu" na stronie 4. |
| Dane medium | |
| Cykl pracy | 100% praca ciągła; cewka KD maks. 6 cykli przełączania/minutę |
| Czas przełączania/AC/DC | |
| DN 10..DN 13 | Otwieranie: 10.….100 ms Zamykanie: 100...200 ms Otwieranie: 200...300 ms Zamykanie: 400...700 ms Otwieranie: 30400 ms Zamykanie: 800...1400 ms |
| DN 20 | |
| DN 25..DN 40 | |
| Dane medium | |
| Napięcie robocze | Standard: 024/DC, 024/50, 230/50, 110/50, 120/60 HP00: 024/DC, 24V (50..60 Hz), 230V (50...60 Hz) |
| Pobór mocy | Zależny od rozmiaru otworu i cewki Szczegółowe informacje można znaleźć w "6. Specyfikacje wydajności" na stronie 11 |
| Tolerancja napięcia | ±10% |
| Temperatura medium | |
| Medium robocze | |
| NBR | Płyny neutralne, woda, olej hydrauliczny, olej bez dodatków |
| FKM | Płyny per-solucyjne, gorące oleje z dodatkami |
| EPDM | Płyny i gazy wolne od oleju i tłuszczu |
| Temperatura medium | |
| NBR | -10°C….+80°C |
| FKM | 0°C….+90°C z cewką poliamidową 0°C.….+120°C z cewką epoksydową |
| EPDM | -30°C….+90°C z cewką poliamidową |
| -30°C….+100°C z cewką epoksydową | |
| EPDM z atestem do wody pitnej zgodnie z UBA |
Zakres zastosowania zimnej i gorącej wody do +60°C |
| Lepkość | Maks. 21 mm²/s |
| Połączenie procesowe/portowe Połączenie | |
| elektryczne | Złącze wtykowe wg DIN EN 175301-803 kształt A (patrz "8.4. Tabela zamówień akcesoriów" na stronie 29 |
| Atesty i certyfikaty | |
| Stopień ochrony | IP65 IP65 z wtyczką kablową Typ 2518▶ 4XNEMA z wersją ze stali nierdzewnej i wtyczką kablową Typ 2509▶ |
| Środowisko i instalacja | |
| Według potrzeb, najlepiej z siłownikiem w pozycji pionowej | |
| Temperatura otoczenia | Maks. +55°C |
| .) Pomiar przy 6 barach i +20°C na wylocie wody, narastanie ciśnienia otwarcia 0...90%, redukcja ciśnienia dozowania 10...10% | |
P: Czy można zaoferować bezpłatne próbki?
O: Tak, ale zależy to od produktu, proszę skontaktować się z nami ina@pneuhydr.com lub WhatsApp 0086 15168536055
P: Jaki jest zakres działalności?
O: Nasz zakres działalności tousługi eksportera części automatyki z pełnym kontenerem i sprzedażsiłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych,zaworów pneumatycznych,zaworów sterowanych elektrycznie, zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych, złączek pneumatycznych i hydraulicznych , manometrów itp.
P:Jakie rodzaje produktów można wykonać?O: Możemy wykonać wiele rodzajów obróbki materiałów ze stali nierdzewnej,
mosiądzu, aluminium.np. zawory wysokociśnieniowe / zawory elektromagnetyczne / zawory elektryczne / zawory wodne /zawory pneumatyczne/siłowniki pneumatyczne / zawory hydrauliczne / akumulatory hydraulicznei tak dalej.P: Czy produkt można wykonać z naszym logo i marką?O: Tak, oczywiście, możemy wykonać. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale musisz nam udzielić upoważnienia, jeśli to możliwe.P: Czy można dostarczyć oryginalne, znane produkty pneumatyczne i hydrauliczne, marki instrumentów?O: Tak, możemy dostarczyć takie jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp.P:
Czy jest dostępna gwarancja?
O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.
P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?
O:
Kauczuk fluorowy, PTFE Gwint G to cylindryczna prosta rura używana do połączeń nieszczelnych; gwint PT to stożkowa rura, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT to również stożkowa rura o kącie profilu zęba 60 stopni, używana głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm²?
O: 1MPa=10bar≈145psi≈10kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych? O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
gorące środowisko, silne wibracje itp.
P:
Na co należy zwrócić uwagę w przypadku komponentów pneumatycznych w środowisku o wysokiej lub ekstremalnie niskiej temperaturze?
Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturzeŚrodki zaradcze w środowisku ekstremalnie zimnym Uszczelki
Kauczuk fluorowy, PTFE Nitrlowy niskotemperaturowy, kauczuk silikonowy, poliuretan
| Smarowanie | Wysokotemperaturowy smar syntetyczny (niska lotność) | Smar niskotemperaturowy (niski punkt płynięcia, niska lepkość) |
| Obróbka dopływu powietrza | Wzmocnione chłodzenie, wydajne usuwanie wody | Suszenie o ultra-niskim punkcie rosy (chłodnicze + adsorpcyjne), podgrzewanie |
| Elementy metalowe | Zarezerwować luz rozprężny | Wybierać materiały o niskiej udarności w niskich temperaturach, zapobiegać wyciekom z powodu skurczu na zimno |
| Elementy sterujące | Cewki o wysokiej klasie odporności na ciepło, rozpraszanie ciepła, niskie zużycie energii | Instalować skrzynki izolacyjne, lokalne ogrzewanie, zapobiegać kondensacji na zimno |
| Instalacja | Trzymać z dala od źródeł ciepła, dodawać płyty izolacyjne | Unikać ekspozycji na wiatr i śnieg, owijać materiałami izolacyjnymi |
