Szczegóły Produktu:
|
| Otwór: | DN 10 ... DN 50 | Napięcie robocze: | 24 V/DC, 24 V/UC, 24 V/50… 60 Hz, 230 V/UC, 230 V/50… 60 Hz |
|---|---|---|---|
| Temperatura otoczenia: | Max. +55 ° C. | Głoska bezdźwięczna: | Gaz, woda, powietrze, olej, para |
| Standardowe lub niestandardowe: | Standard | Ciśnienie robocze: | 0,15-0,8MPA, 0-7 kgf/cm3,0,15 ~ 0,8 MPa |
| woltaż: | DC12V DC24V AC24V AC110V AC220V AC380V, AC, ± 10%, DC | ||
| Podkreślić: | 2/2-stronny zawór magnetyczny z mosiądzu,DN 10... DN 50 Zawór membranowy,24 V/DC zawór magnetyczny |
||
| Możliwość połączenia z | Opis typu | |
 |
Typ 2518 Dalsze informacje można znaleźć w rozdziale "5. Wymiary" na stronie 7. Materiał |

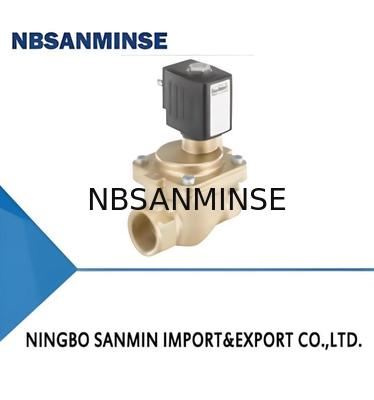

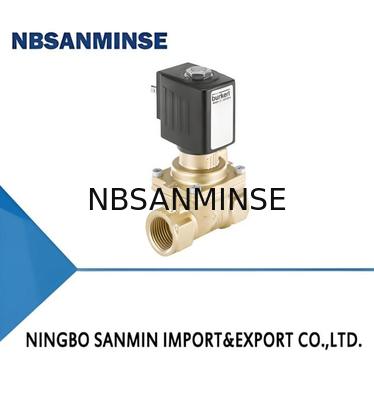

Zawór 6281 to zawór elektromagnetyczny wspomagany serwo z serii S.EV. Do prawidłowego działania zaworu zawsze wymagany jest minimalny
ciśnienie różnicowe. Dostępne są różne kombinacje materiałów membrany i metody działania w zależności od zastosowania. Standardowa mosiężna obudowa spełnia wszystkie europejskie wymagania dotyczące wody pitnej. Mosiądz odporny na odspajanie cynku jest dostępny na inne rynki. Oferta obudów jest uzupełniona o wersję ze stali nierdzewnej. Aby zmniejszyć zużycie energii podczas pracy, dostępne są cewki z elektroniką "Kick and Drop" (KD) (technologia podwójnej cewki). Zawór może być wyposażony w ręczne sterowanie ułatwiające konserwację i uruchomienie. NEMA 4X dostępne na życzenie.
Typ 2509
Wtyczka kablowa,
kształt A zgodnie z normą DIN EN 175301-803
1. Ogólne
dane
techniczne
Właściwości
produktu
|
|
Wymiary Dalsze informacje można znaleźć w rozdziale "5. Wymiary" na stronie 7. Materiał |
|
| Uszczelka NBR, EPDM, FKM Płyny bezolejowe i beztłuszczowe, gorąca woda, aceton, wodny roztwór alkaliczny | |
| Mosiądz wg DIN EN 50930-6, stal nierdzewna (odporny na odspajanie cynku na życzenie) | |
| Części wewnętrzne zaworu | Stal nierdzewna, mosiądz, tworzywo sztuczne (PPS) |
| Przepustnica | |
| DN 10...DN 50 | Funkcja obwodu |
| Dalsze informacje można znaleźć w rozdziale | "2. Funkcje obwodu" na stronie 4. Klasa izolacji termicznej |
| cewki elektromagnetycznej | Cewka poliamidowa klasa B |
| Cewka epoksydowa klasa H | Dane |
| dotyczące | wydajności Cykl pracy |
| 100% praca ciągła Czas |
przełączania ⁴ |
| Otwieranie: 0,1...1,5 s Płyny bezolejowe i beztłuszczowe, gorąca woda, aceton, wodny roztwór alkaliczny | |
| Dane | elektryczne |
| Napięcie robocze 24V/DC, 24VUC, 24V/50...60 Hz, 230 VUC, 230V/50...60HzPobór mocy | Dalsze informacje można znaleźć w rozdziale "6. Dane techniczne" na stronie 12. Tolerancja napięcia |
| ±10% Płyny bezolejowe i beztłuszczowe, gorąca woda, aceton, wodny roztwór alkaliczny | |
| dotyczące | medium |
| Medium | robocze |
| NBR | Płyny neutralne (np. sprężone powietrze, woda) |
| FKM Płyny bezolejowe i beztłuszczowe, gorąca woda, aceton, wodny roztwór alkaliczny | |
| FKM Gorące powietrze, roztwór | |
| Połączenie | medium |
| &komunikacja | -10... +80 °C |
| · Wtyczka kablowa | -30*...90 °C (z cewką epoksydową do +100 °C) |
| FKM 0 °C...90 °C z cewką epoksydową do +120 °C) | |
| Połączenie | procesowe/portowe |
| &komunikacja | Połączenie elektryczne |
| · Wtyczka kablowa | Typ |
| 2518 ▶ , | |
| kształt A zgodnie z normą DIN EN 175301-803 | Dalsze informacje można znaleźć w rozdziale "Wtyczka kablowa Typ 2509, kształt A zgodnie z normą DIN EN 175301-803" na stronie 20.i tak dalej.i ▶ CE, EAC |
| Dalsze informacje można znaleźć w rozdziale "Wtyczka kablowa Typ 2509, kształt A zgodnie z normą DIN EN 175301-803" na stronie 20.i tak dalej.i | |
| Dyrektywy CE, EAC |
|
| Stopień ochrony 1.) Pomiar w temperaturze +20 °C, ciśnienie 6 bar na wylocie zaworu, otwieranie: wzrost ciśnienia 0...90%, zamykanie: spadek ciśnienia 100...10% Zabezpieczenie przeciwwybuchowe | |
| Dalsze informacje można znaleźć w rozdziale "3.4. Zabezpieczenie przeciwwybuchowe" na stronie 4.Ameryka Północna (USA/Kanada)Dalsze informacje można znaleźć w rozdziale "3.5. Ameryka Północna (USA/Kanada)" na stronie 5. | |
| Woda pitna | Dalsze informacje można znaleźć w rozdziale "3.6. Woda pitna" na stronie 5. |
| Środowisko | i |
| instalacja | Instalacja |
| Zgodnie z wymaganiami, najlepiej z siłownikiem ustawionym pionowo | Temperatura otoczenia |
| Maks. +55 °C 1.) Pomiar w temperaturze +20 °C, ciśnienie 6 bar na wylocie zaworu, otwieranie: wzrost ciśnienia 0...90%, zamykanie: spadek ciśnienia 100...10% P: Czy można zaoferować darmowe próbki? | |
| ale zależy to od produktu, | |
| proszę skontaktować się z nami | ina@pneuhydr.com |
|
lub whatsapp 0086 15168536055
|
|
P: Jaki jest zakres Państwa działalności?
O: Nasz zakres działalności to usługi eksportera części automatyki z pełnym kontenerem i sprzedaż siłowników pneumatycznych, urządzeń do uzdatniania źródła powietrza, zaworów elektromagnetycznych, zaworów pneumatycznych, zaworów sterowanych elektrycznie,
zaworów mosiężnych, zaworów hydraulicznych, siłowników hydraulicznych,
złączek pneumatycznych i hydraulicznych , manometrów itp.P:Jakie rodzaje produktów Państwo produkują? O: Produkujemy wiele rodzajów elementów ze stali nierdzewnej,,mosiądzu, aluminiumobrabianych materiałów.
np. zawory wysokociśnieniowe / zawory elektromagnetyczne / zawory elektryczne /zawory wodne /zawory pneumatyczne
/ siłowniki pneumatyczne / zawory hydrauliczne / akumulatory hydraulicznei tak dalej. P: Czy produkt może być wykonany z naszym logo i marką?O: Tak, oczywiście, możemy to zrobić. Jesteśmy dostawcą OEM od lat i profesjonalnie się tym zajmujemy. Ale potrzebujemy Państwa autoryzacji, jeśli to możliwe.P: Czy mogą Państwo dostarczyć oryginalne, znane marki produktów pneumatycznych i hydraulicznych, instrumentów?O: Tak, możemy dostarczyć takie marki jak Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser itp. P:Czy dostępna jest gwarancja?O: Tak, zazwyczaj produkty objęte są roczną gwarancją jakości.P: Czy złącze jest w systemie brytyjskim czy metrycznym? Jaka jest różnica między gwintami PT, NPT i G?O:Gwint G jest cylindryczny i nie uszczelnia się sam, wymagając dodatkowych uszczelek zapobiegających wyciekom. PT i NPT są stożkowe, a gwinty wewnętrzne i zewnętrzne stają się coraz ciaśniejsze po dokręceniu. Uszczelnienie uzyskuje się poprzez deformację gwintów, a do wzmocnienia efektu uszczelnienia zazwyczaj stosuje się uszczelniacz lub taśmę.Gwint G jest cylindryczny, prosty, używany do połączeń nieszczelnych; gwint PT jest stożkową rurą, która opiera się na deformacji i uszczelnieniu samego gwintu; NPT jest również stożkową rurą o kącie profilu zęba 60 stopni, używaną głównie w Ameryce Północnej.
P: Jak przeliczać jednostki ciśnienia: MPa, bar, psi, kg/cm ²?
O: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
P: Co zazwyczaj powoduje przepalenie cewek zaworów elektromagnetycznych?
O: Nieprawidłowe napięcie i częstotliwość, częste przełączanie, dostanie się cieczy do głowicy pilotowej, problem z rdzeniem zaworu i sprężyną,
Wzmocnione chłodzenie, efektywne usuwanie wody P:
Na co należy zwrócić uwagę w przypadku elementów pneumatycznych w środowisku o wysokiej lub bardzo niskiej temperaturze?
Punkt skupienia
Środki zaradcze w środowisku o wysokiej temperaturze Środki zaradcze w środowisku o bardzo niskiej temperaturze
Uszczelki
Kauczuk fluorowy, PTFE
Niskotemperaturowy kauczuk nitrylowy, silikonowy, poliuretanowy
Smarowanie
Wysokotemperaturowy smar syntetyczny (niska lotność)Niskotemperaturowy smar (niski punkt płynięcia, niska lepkość) Obróbka doprowadzania powietrza
Wzmocnione chłodzenie, efektywne usuwanie wody Suszenie o bardzo niskiej punkcie rosy (typ chłodniczy + adsorpcyjny), podgrzewanie
| Elementy metalowe | Zapas luzu rozszerzalności | Wybierz materiały o niskiej udarności w niskich temperaturach, zapobiegaj wyciekom z powodu skurczu na zimno |
| Elementy sterujące | Cewki o wysokiej odporności termicznej, rozpraszanie ciepła, niskie zużycie energii | Zainstaluj skrzynki izolacyjne, lokalne ogrzewanie, zapobiegaj kondensacji na zimno |
| Instalacja | Trzymaj z dala od źródeł ciepła, dodaj płyty izolacyjne | Unikaj ekspozycji na wiatr i śnieg, owiń materiałami izolacyjnymi |
